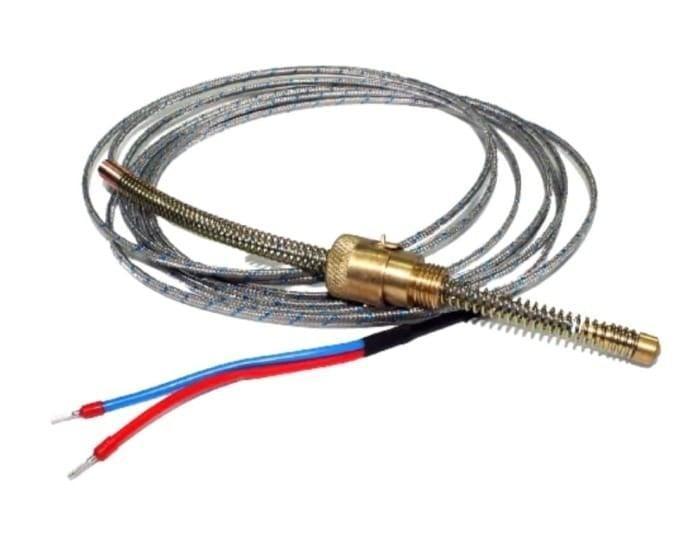

Maximize a eficiência com sensores de temperatura

Um desvio invisível de apenas 1,5 °C no ponto de ajuste de um reator químico ou fornos de tratamento térmico pode representar um aumento de até 8% no consumo de combustível, além de rebaixar a classe de qualidade de lotes inteiros de produto. No chão de fábrica, a precisão da medição térmica não é um mero detalhe de instrumentação, mas o fator divisor entre a lucratividade máxima e a degradação silenciosa da margem operacional. Se a sua equipe de manutenção ainda enfrenta paradas não programadas por falhas prematuras de elementos sensores ou instabilidade nas malhas PID, este guia técnico detalha como reverter esse cenário na prática.

Maximize a eficiência com sensores de temperatura no processo industrial

A otimização de processos térmicos começa na compreensão da física da medição. Quando instalamos um elemento primário em uma tubulação ou vaso de processo, não estamos medindo diretamente a temperatura do fluido, mas sim a temperatura do próprio sensor em equilíbrio térmico com o meio. Se houver dissipação de calor pelo poço de proteção, mau contato mecânico ou dimensionamento incorreto da haste, a malha de controle responderá a uma leitura falsa.

Para obter ganhos reais de eficiência energética e reprodutibilidade, a instrumentação deve ser encarada sob a ótica da taxa de transferência de calor e estabilidade a longo prazo. Sensores projetados com ligas de alta pureza e isolamento mineral de altíssima densidade minimizam o desvio de zero (drift térmico), reduzindo drasticamente a necessidade de recalibrações constantes e intervenções emergenciais da equipe de automação.

Além disso, a resposta dinâmica do sensor afeta diretamente a agressividade sintonia do controlador PID. Sensores "lentos" induzem a malha a oscilações contínuas (overshoot e undershoot), exigindo maior atuação de válvulas de controle e queimadores. Consequentemente, o desgaste mecânico dos atuadores aumenta e o rendimento térmico do sistema cai consideravelmente.

Critérios de seleção: Termoresistências Pt100 vs. Termopares industriais

A escolha entre um elemento termoresistivo (RTD) e um termopar não deve basear-se apenas no custo inicial de aquisição, mas sim na faixa operacional, agressividade do ambiente e rigor de precisão exigido pelo processo.

Termoresistências Pt100 e Pt1000

As termoresistências oferecem excelente estabilidade temporal e repetibilidade excepcional na faixa de -200 °C a +600 °C. Operando sob o princípio da variação da resistência elétrica do platina em função da temperatura, o padrão Pt100 (100 Ohms a 0 °C) é a escolha soberana em indústrias farmacêuticas, alimentícias e na petroquímica de baixa/média temperatura.

• Precisão elevada: Classes de tolerância conforme DIN EN 60751 (Classe AA, A e B), permitindo leituras com incerteza inferior a ±0,15 °C.
• Conexão a 3 e 4 fios: Anulam totalmente o efeito da resistência elétrica dos cabos de extensão na leitura do indicador.
• Linearidade superior: Simplifica os algoritmos de malha de controle no CLP ou sistema DCS.

Termopares (Tipos J, K, N, S, R e B)

Para temperaturas superiores a 600 °C ou ambientes submetidos a severos choques mecânicos e vibração de alta frequência, os termopares são insubstituíveis. O princípio de funcionamento baseia-se no efeito Seebek — a geração de uma milivoltagem na junção de dois metais distintos.

Em aplicações de tratamento térmico de metais, siderurgia ou fundição, a escolha do tipo de liga e o diâmetro da fiação determinam a vida útil do conjunto. Por exemplo, antes de definir a montagem do sensor para fornos contínuos, é crucial analisar a especificação das ligas metálicas e bitola dos condutores, garantindo que o elemento resista à oxidação em atmosferas redutoras ou carburantes sem sofrer degradação precoce.

Inércia térmica e a importância do tempo de resposta ($T_{90}$)

O tempo de resposta $T_{90}$ representa o intervalo necessário para que o sensor atinja 90% da variação total de temperatura do fluido. Em processos dinâmicos, como a pasteurização em fluxo contínuo ou reações exotérmicas rápidas, um sensor com inércia elevada é o principal vilão do consumo desordenado de utilidades.

Diversos fatores influenciam a inércia térmica do conjunto primário:

• Espessura da parede do poço de proteção: Poços usinados com espessura de parede excessiva protegem o elemento, mas retardam a troca térmica.
• Meio de preenchimento do poço: A presença de ar atuando como isolante no fundo do poço reduz terrivelmente a condutividade térmica. O uso de pastas de transferência térmica ou molas de compressão para encosto mecânico é indispensável.
• Isolamento mineral compacto: Nos sensores com isolamento por óxido de magnésio (MgO) altamente compactado, a condução do calor até o bulbo interno ocorre de forma infinitamente mais rápida do que em construções convencionais isoladas por miçangas cerâmicas.

Em linhas de montagem complexas e tubulações industriais sujeitas à variação de vazão, o posicionamento mecânico do sensor na profundidade correta de imersão elimina falsas leituras por condução do poço. O uso de anéis de ajuste para posicionamento mecânico assegura que a ponta sensível fique exatamente no centro do perfil de velocidade do fluido, otimizando o tempo de resposta do sistema sem comprometer a estanqueidade da tubulação.

Integridade de sinal e eliminação de interferências eletromagnéticas

Não basta utilizar um sensor de alta precisão no ponto de medição se o sinal elétrico gerado for corrompido ao longo do percurso até a sala de controle. Sinais na faixa de milivolts (oriundos de termopares) ou variações mínimas de Ohms (em RTDs) são extremamente sensíveis a ruídos induzidos por inversores de frequência, motores elétricos e cabos de potência dispostos em calhas compartilhadas.

O uso de cabos de extensão e compensação adequados é mandatório para termopares. Utilizar fiação de cobre comum para estender um sinal de termopar cria junções frias secundárias descontroladas, gerando erros de medição que podem ultrapassar 10 °C facilmente.

Para contornar esse desafio em plantas industriais de grande porte, a melhor prática de engenharia é descentralizar a conversão do sinal. A instalação de transmissores digitais de temperatura para conversão de sinal no cabeçote transforma o sinal sensível do elemento primário em um loop de corrente robusto de 4-20mA com protocolo HART ou sinal digital fieldbus. Essa abordagem anula os efeitos da resistência de linha e rejeita com eficácia os ruídos eletromagnéticos da planta.

Engenharia de aplicação: A diferença entre o sensor padrão e o projeto customizado

Um erro recorrente na gestão de suprimentos e manutenção é a tentativa de padronizar sensores utilizando catálogos genéricos sem considerar as particularidades da aplicação final. Cada ponto de medição possui variáveis únicas que determinam o sucesso ou a falha do componente:

Estresse mecânico e vibração

Em compressores, bombas de alta pressão e tubulações submetidas a golpes de aríete, os elementos sensores padrão sofrem ruptura por fadiga nos pontos de solda do bulbo. Nesses cenários, a especificação de termorresistências e termopares com construção de isolamento mineral flexível e blindagem em aço inoxidável 316L ou Inconel 600 garante a continuidade operacional.

Ataque químico e corrosão

Meios agressivos, como ácidos concentrados, soluções cloradas e gases sulfurosos, consomem ligas metálicas convencionais rapidamente. A aplicação de revestimentos especiais como PTFE, Tântalo, ou o uso de poços termométricos em ligas especiais (Hastelloy C-276 e Titanium) isola o sensor do contato com o meio corrosivo, garantindo total integridade operacional.

Plano de manutenção preditiva e calibração contínua

Mesmo os sensores de temperatura de melhor qualidade sofrem o efeito do envelhecimento térmico com o passar dos anos. A ciclagem contínua de temperatura provoca desarranjos na estrutura cristalina das ligas metálicas, alterando sutilmente a curva característica do sensor.

Para manter a máxima eficiência operacional e atender às exigências das normas de qualidade (como ISO 9001, IATF 16949 e CQI-9), a planta deve implementar um programa estruturado de manutenção metrológica:

• Inspeção visual periódica: Verificação de oxidação no cabeçote, prensa-cabos frouxos e desgaste mecânico no poço de proteção.
• Calibração por comparação: Checagem periódica do sensor em blocos secos (dry block) ou banhos térmicos padronizados contra um padrão rastreável RBC/Inmetro.
• Verificação da resistência de isolamento: Medição do isolamento entre os condutores internos e a bainha de proteção elétrica usando um megômetro. Valores de isolamento caindo abaixo de 100 MΩ a 500 VDC indicam contaminação por umidade e exigem a substituição imediata do sensor.
