Maximize a precisão com fios nus de alta qualidade

Um desvio invisível de apenas 3°C em um forno de tratamento térmico ou reator químico pode transformar toneladas de matéria-prima em refugo, gerar multas por não conformidade normativa e paralisar linhas de produção inteiras por horas. Na instrumentação industrial de processos críticos, a confiabilidade do controle térmico não se inicia no indicador digital, no transmissor de painel ou nos algoritmos do CLP, mas no exato ponto físico onde dois condutores metálicos se cruzam para gerar o efeito Seebeck. Escolher condutores de procedência duvidosa ou com pequenas contaminações atômicas é a causa primária de instabilidade em Malhas de Controle Térmico. Quando a liga metálica não possui pureza absoluta e homogeneidade ao longo de toda a sua extensão, o sinal eletromotriz gerado se torna instável, levando a decisões automáticas errôneas e ao desgaste prematuro dos ativos da planta.

O impacto invisível da pureza da liga na estabilidade térmica

O funcionamento de qualquer termopar baseia-se na geração de uma força eletromotriz (FEM) proporcional ao gradiente de temperatura entre a junta de medição (junta quente) e a junta de referência (junta fria). Esta relação é expressa em microvolts por grau Celsius (μV/°C) e depende exclusivamente da composição química e da estrutura cristalina das duas ligas metálicas dissimilares. Quando os fabricantes empregam metais com grau de pureza inadequado ou contaminados por traços de elementos indesejados, a curva de resposta da tensão elétrica sofre distorções severas em relação às normas internacionais, como a IEC 60584 e a ASTM E230.

Tolerâncias de curva FEM e os perigos da contaminação do material

Em ambientes industriais severos, pequenos desvios de composição se traduzem no fenômeno conhecido como deriva térmica imprevisível. A contaminação por enxofre, carbono ou oxigênio durante a trefilação dos fios nus altera pontualmente o coeficiente de Seebeck. Consequentemente, o elemento de medição passa a emitir um sinal mascarado. O operador observa no sistema supervisório uma temperatura aparentemente estável, enquanto a temperatura real dentro do processo flutua de maneira perigosa. Para evitar que falhas ocultas comprometam o rendimento do seu processo, o correto dimensionamento dos elementos do sistema de medição e dos sensores industriais deve sempre priorizar matérias-primas com rastreabilidade metalúrgica comprovada e tolerâncias de Classe Especial.

Ligas T, J, K, N, S, R e B: Seleção técnica orientada por atmosfera e faixa operacional

Cada par de liga metálica possui um comportamento físico-químico distinto quando submetido a variações de temperatura e tipos de atmosfera industrial. O erro de especificação da liga é uma das maiores causas de quebra prematura de sensores no setor produtivo:

• Tipo T (Cobre / Constantan): Indicado para faixas de -200°C a 350°C. Apresenta alta estabilidade em aplicações criogênicas e excelente resistência à umidade ambiente, sendo amplamente utilizado em indústrias farmacêuticas e alimentícias.
• Tipo J (Ferro / Constantan): Adequado para faixas de -40°C a 750°C em atmosferas vácuo, redutoras ou inertes. Contudo, em ambientes oxidantes acima de 550°C, a perna de ferro sofre oxidação rápida, destruindo o condutor.
• Tipo K (Chromel / Alumel): O padrão universal para processos entre 0°C e 1260°C em ambientes oxidantes. Apesar de sua versatilidade, requer cautela em atmosferas levemente redutoras, onde ocorre o fenômeno do deterioração por Green Rot (oxidação seletiva do cromo).
• Tipo N (Nicrosil / Nisil): Projetado especificamente para superar as limitações do Tipo K. Possui estabilidade superior contra a oxidação em altas temperaturas e minimiza a deriva provocada pelo reordenamento magnético de curto alcance.
• Tipos Nobres (S, R e B - Platina / Ródio): Desenvolvidos para temperaturas elevadas (até 1700°C). Exigem condutores de platina com pureza de 99,99% para garantir reprodutibilidade em processos de fusão de vidro, siderurgia e cerâmica avançada.

Maximize a precisão com fios nus de alta qualidade

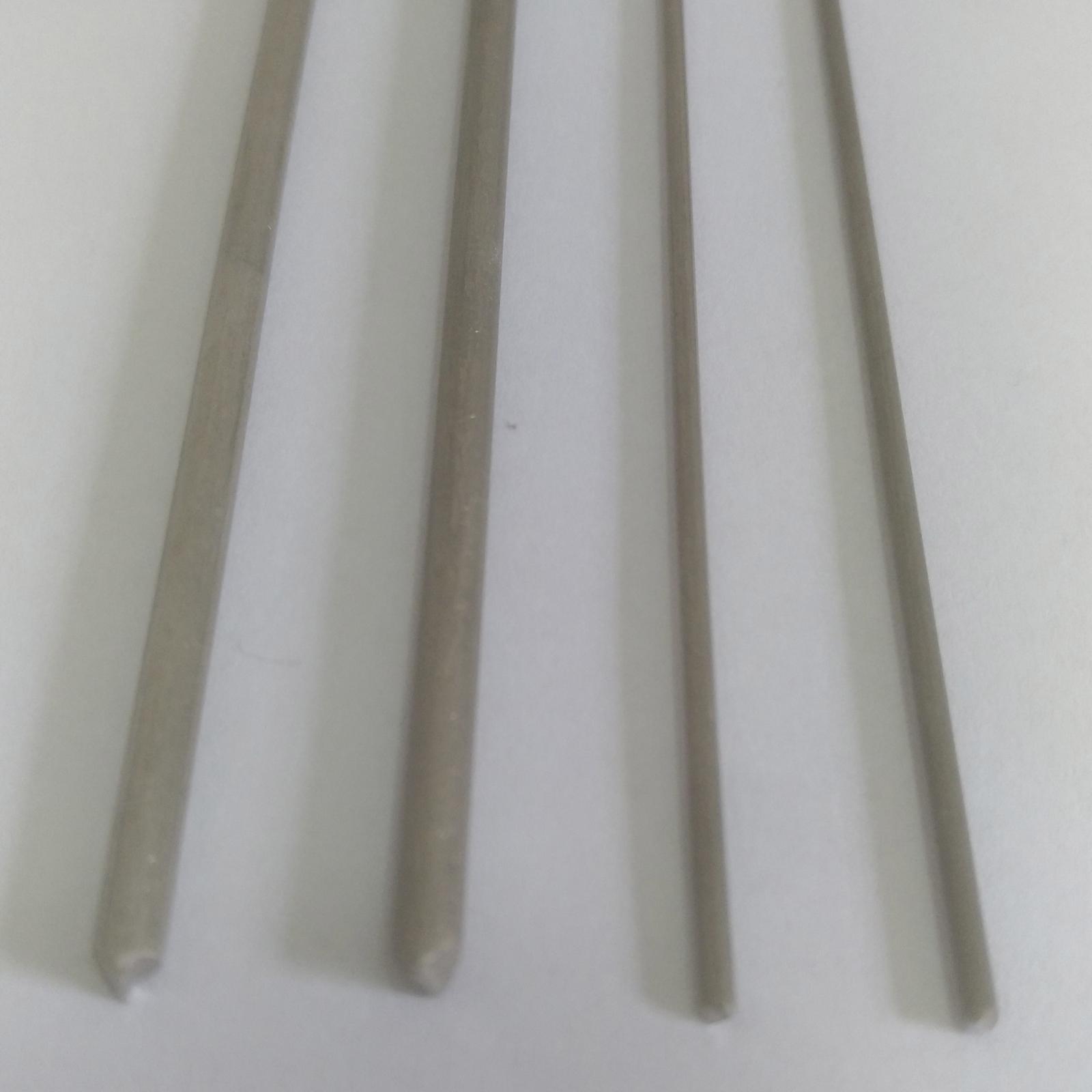

A precisão de um termopar fabricado sob medida não depende apenas do tipo de liga, mas também do correto dimensionamento físico do condutor. Ao adquirir condutores sem isolamento mineral ou revestimento trançado — os chamados fios nus —, a escolha da bitola e o acabamento superficial determinam diretamente o tempo de resposta do sistema e sua imunidade a estresses mecânicos.

Bitola AWG: Equilibrando tempo de resposta e durabilidade mecânica

A escala American Wire Gauge (AWG) padroniza os diâmetros dos condutores metálicos. Existe uma troca técnica constante entre velocidade de leitura e vida útil ao selecionar a bitola ideal para o seu ponto de medição:

Diâmetros menores, como AWG 30 (0,25 mm) ou AWG 24 (0,51 mm), possuem baixíssima massa térmica. Isso permite que a junta quente atinja o equilíbrio térmico em milissegundos, tornando-os perfeitos para testadores de laboratório, validações de esterilização e processos de troca térmica ultrarrápida. Por outro lado, condutores finos expostos a altas temperaturas sofrem evaporação de elementos de liga e fratura por vibração mecânica em tempo significativamente menor.

Já bitolas mais robustas, como AWG 14 (1,63 mm) ou AWG 8 (3,26 mm), oferecem resistência mecânica elevada e maior volume de material para suportar a corrosão atmosférica em fornos de calcinação e fundição. Embora a constante de tempo de resposta seja maior, a integridade do sinal é preservada por longos períodos de operação contínua.

O fenômeno da oxidação acelerada e fadiga térmica em diâmetros incorretos

Submeter um fio nu com diâmetro subdimensionado a picos térmicos causa o crescimento de grão no metal. Quando a estrutura cristalina se expande devido ao calor excessivo, o condutor se torna frágil e propenso a microfissuras internas. Além disso, a área superficial exposta ao ar oxida progressivamente, reduzindo a seção transversal útil do fio. Essa alteração física diminui a condutividade e eleva a resistência elétrica do circuito, induzindo erros sistemáticos na leitura do transmissor de temperatura.

Diagnóstico de falhas de campo e mitigação do tempo de inatividade

Uma das piores situações para a equipe de manutenção de instrumentos é a falha intermitente. Sensores que apresentam oscilações sem motivo aparente geram alarmes falsos, desativam queimadores e forçam a interrupção da linha de produção para verificações desnecessárias.

Como a inhomogeneidade nos condutores cria fiações fantasma

Se um fio nu de termopar possuir variações locais na liga — causadas por estiramento incorreto na fabricação ou contaminação por óleos de trefilação —, o cabo desenvolverá inhomogeneidades termoelétricas. Quando um gradiente de temperatura atinge essa região específica do fio (que não a junta de medição), surge uma tensão parasita indesejada. O resultado é a geração de leituras inconsistentes no painel de controle, conhecidas no setor como sinais fantasma. A substituição por fios nus de alta pureza elimina completamente esse problema de raiz.

Integração perfeita do elemento sensor à infraestrutura industrial

Para garantir que o sinal gerado pelos fios nus chegue sem degradação ao sistema de controle, a montagem física do elemento deve ser impecável. A isolação entre as pernas positiva e negativa exige miçangas cerâmicas de alta alumina (99,7% Al₂O₃) para evitar curtos-circuitos em temperaturas acima de 1000°C. Além disso, a terminação mecânica no cabeçote de proteção necessita de acessórios robustos.

A utilização de conexões padronizadas, aliada ao acoplamento correto em um bloco até 4 bornes para cabeçote DIN B, garante que a junta de transição permaneça protegida contra intempéries e vibrações, evitando a oxidação nos pontos de parafusamento e mantendo a continuidade elétrica perfeita do circuito de medição.
