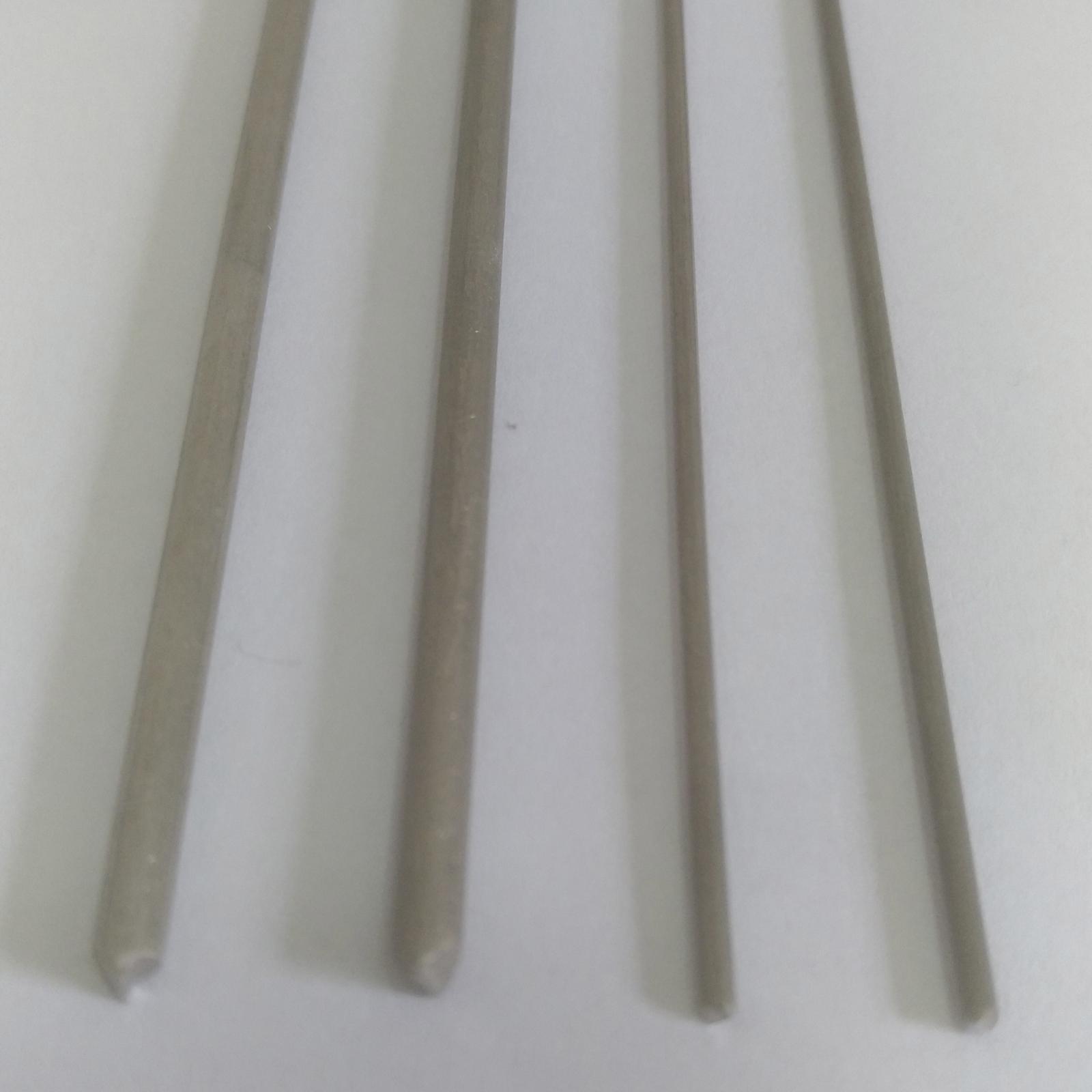

Alta Precisão com Fios Nus para Termopares

Quando a dinâmica de um processo industrial exige leitura imediata de variações térmicas na casa dos milissegundos, a massa metálica de uma bainha de proteção convencional torna-se uma barreira física inaceitável. Em linhas de tratamento térmico sob vácuo, bancadas de testes aeroespaciais, reatores químicos de alta fluidez e fabricação de semicondutores, o atraso térmico induz a erros severos de malha de controle, resultando em refugos dispendiosos e consumo energético desequilibrado. Nesses cenários críticos, a utilização de termoelementos sem proteção metálica maciça surge como a única abordagem capaz de entregar sensibilidade e velocidade de resposta em nível microestrutural.

Alta Precisão com Fios Nus para Termopares: A Ciência da Resposta Térmica Instantânea

A precisão de um sistema de medição de temperatura baseado no efeito Seebeck depende diretamente do acoplamento térmico entre a junta de medição (hot junction) e o meio medido. A inércia térmica de um sensor é quantificada pela sua constante de tempo (τ), que representa o tempo necessário para que o sensor atinja 63,2% de uma mudança degrau de temperatura. Termopares encamisados tradicionais, preenchidos com óxido de magnésio prensado e tubo protetor de Inconel ou aço inoxidável, possuem massas substanciais que aumentam a constante de tempo para vários segundos.

Ao optar pela tecnologia de Alta Precisão com Fios Nus para Termopares, elimina-se completamente o meio de condução intermediário. A junta exposta de fio nu possui massa infinitamente menor, permitindo que a troca térmica por convecção ou radiação ocorra de forma quase instantânea. Isso reduz a constante de tempo para frações de segundo, permitindo monitorar flutuações dinâmicas de temperatura em fluxos de gases aquecidos ou superfícies de contato rápido sem qualquer amortecimento do sinal original.

No entanto, a exposição direta dos fios condutores ao ambiente operacional impõe desafios rigorosos à engenharia de materiais. Sem a barreira de uma bainha hermética, os condutores metálicos ficam vulneráveis à oxidação, contaminação por vapores químicos e interferências mecânicas. Portanto, alcançar a exatidão desejada requer um dimensionamento minucioso do diâmetro dos fios, da pureza das ligas e dos métodos de isolamento elétrico secundário.

Seleção de Ligas Metais Nobres e Ligas Base para Operação Exposta

A escolha do par termelétrico correto para aplicação em fio nu depende intrinsecamente da atmosfera do processo, da faixa de temperatura de trabalho e da expectativa de vida útil do elemento. A degradação da liga por oxidação seletiva altera a composição química dos condutores, deslocando a curva fem (força eletromotriz) x temperatura e gerando a indesejada deriva de calibração.

Resistência à Oxidação e Deriva Térmica em Altas Temperaturas

Para temperaturas de até 1250 °C em atmosferas oxidantes ou inertes, a liga Tipo K (Chromel/Alumel) e a liga Tipo N (Nicrosil/Nisil) representam escolhas consolidadas. O Tipo N destaca-se em operações com fios nus por sua resistência superior à oxidação em temperaturas elevadas e por mitigar o efeito da alteração de ordem de curto alcance que afeta o Chromel no Tipo K entre 200 °C e 500 °C. O diâmetro do fio desempenha um papel determinante: fios nus mais espessos oferecem maior durabilidade contra a corrosão atmosférica, porém apresentam uma resposta ligeiramente mais lenta em comparação com bitolas finas.

Metalurgia Aplicada: Do Tipo K às Ligas de Platina

Em faixas extremas, acima de 1300 °C e atingindo até 1700 °C, os termopares de metais nobres das Ligas S, R e B (Platina e Platina-Ródio) são mandatórios. Como a platina é altamente suscetível à contaminação por vapores metálicos e atmosferas redutoras, a operação desses fios nus exige o uso de isoladores cerâmicos de pureza extrema para evitar a migração de sílica para a malha da platina, o que causaria fragilização mecânica e erro de leitura.

Arquitetura de Isolamento Cerâmico e Proteção Mecânica Seletiva

Utilizar fios nus não significa deixar os condutores desprotegidos contra curtos-circuitos elétricos. A isolação entre o condutor positivo e o negativo deve ser garantida por estruturas rígidas ou flexíveis que suportem o estresse térmico sem contaminar a liga nem permitir fuga de corrente em altas temperaturas, onde mesmo cerâmicas perdem parte de sua resistência isolante.

Miçangas e Tubos de Alumina de Alta Pureza

A solução padrão para sustentação mecânica de fios nus consiste no enfiamento de tubos ou miçangas cerâmicas multi-furos. A escolha do material cerâmico é vital para manter a estabilidade eletromotriz da medição:

• Alumina Recristalizada (C799 - 99,8% Al2O3): Impermeável, quimicamente inerte e com altíssima isolação elétrica. É a escolha obrigatória para termopares de metais nobres (Tipos S, R e B) e para aplicações em vácuo de alto rendimento.
• Alumina Porosa / Porcelana Aluminosa (C610): Utilizada para ligas base em temperaturas moderadas, oferecendo boa resistência a choques térmicos, embora seja permeável a gases.
• Isoladores de Quartzo ou Fibra de Vidro: Aplicados em pontas de medição flexíveis onde a temperatura não excede 400 °C a 1000 °C (conforme a fibra), permitindo roteamento em geometrias complexas.

Transmissão do Sinal sem Perda de Integridade

A precisão obtida na ponta do sensor com fios nus de resposta ultra-rápida pode ser completamente anulada se a interligação até o sistema de controle for feita de maneira inadequada. Para garantir que o sinal de milivoltagem gerado no ponto de medição chegue sem distorções ao painel, a utilização de cabos de compensação adequados e com ligas idênticas às do sensor é essencial para evitar a criação de juntas frias parasitas ao longo do percurso.

Técnicas de União da Junta de Medição e Acondicionamento de Sinal

O ponto focal da medição com fios nus é a junta quente. A geometria e a qualidade da solda entre os dois condutores definem não apenas a resistência mecânica do sensor, mas também a sua velocidade de resposta e a repetibilidade dos dados coletados.

Descarga Capacitiva vs. Solda TIG: O Impacto na Estrutura Cristalina

Métodos rudimentares de torção mecânica dos fios criam contatos elétricos instáveis que variam com a dilatação térmica. A união ideal de fios nus deve ser executada por fusão homogênea do material:

• Solda por Descarga Capacitiva: Cria uma esfera de solda perfeita com diâmetro mínimo, ideal para fios de bitola fina (0,05 mm a 0,5 mm). A ZAC (Zona Afetada pelo Calor) é insignificante, preservando as propriedades metalúrgicas originais da liga.
• Solda TIG em Atmosfera Inerte (Argônio): Indicada para condutores de maior bitola (acima de 1,5 mm). A proteção com argônio evita a oxidação do metal líquido durante o arco elétrico, garantindo uma junta livre de inclusões de óxidos.

Integração com Malhas de Controle e Condicionadores

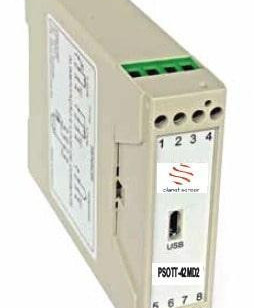

Sinais provenientes de termopares com junta exposta em ambientes industriais ruidosos podem sofrer interferência de ruídos eletromagnéticos de alta frequência induzidos por inversores de frequência ou elementos de aquecimento elétrico. Em ambientes industriais sujeitos a esses ruídos, a conversão local via transmissor de temperatura eficiente em trilho DIN estabiliza o sinal para uma corrente de 4 a 20 mA com imunidade a ruídos e linearização de alta precisão.

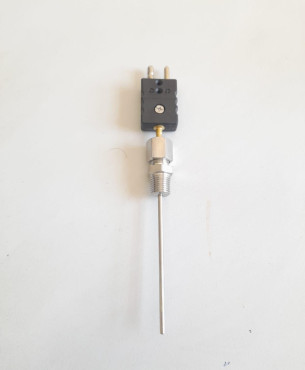

Adicionalmente, quando o projeto exige fixações especiais, pontas flexíveis para testes térmicos de bancada ou encaixes customizados para integração com máquinas especiais, recorrer a sensores de temperatura personalizados em São Paulo desenvolvidos por engenharia especializada assegura a adaptação perfeita às especificações dimensionais e normativas do seu processo.

Por Que a Planet Sensor É a Parceira Ideal Para Suas Demandas Térmicas?

Na Planet Sensor, compreendemos que não existe uma solução universal em medição de temperatura. Aplicações que demandam resposta térmica ultrarrápida através de elementos com fios nus necessitam de um controle rigoroso de qualidade desde a seleção da matéria-prima metálica — com ligas calibradas conforme normas internacionais como ASTM E230 e IEC 60584 — até a escolha dos isoladores cerâmicos de elevada pureza.

Nossa equipe de engenharia atua de forma consultiva, analisando a dinâmica de fluidos, os ciclos de variação de temperatura, a composição atmosférica e os requisitos de acoplamento elétrico da sua planta. Fabricamos sensores sob medida e fornecemos componentes com alto grau de confiabilidade para garantir que seu processo opere com eficiência máxima, consumo reduzido e estrita repetibilidade.

Se a sua planta industrial enfrenta problemas com lentidão de resposta térmica, desvios não explicados de temperatura ou falhas recorrentes em sensores padronizados, entre em contato com os especialistas técnicos da Planet Sensor. Desenvolvemos a solução em instrumentação térmica ideal para elevar o patamar de precisão da sua operação.
