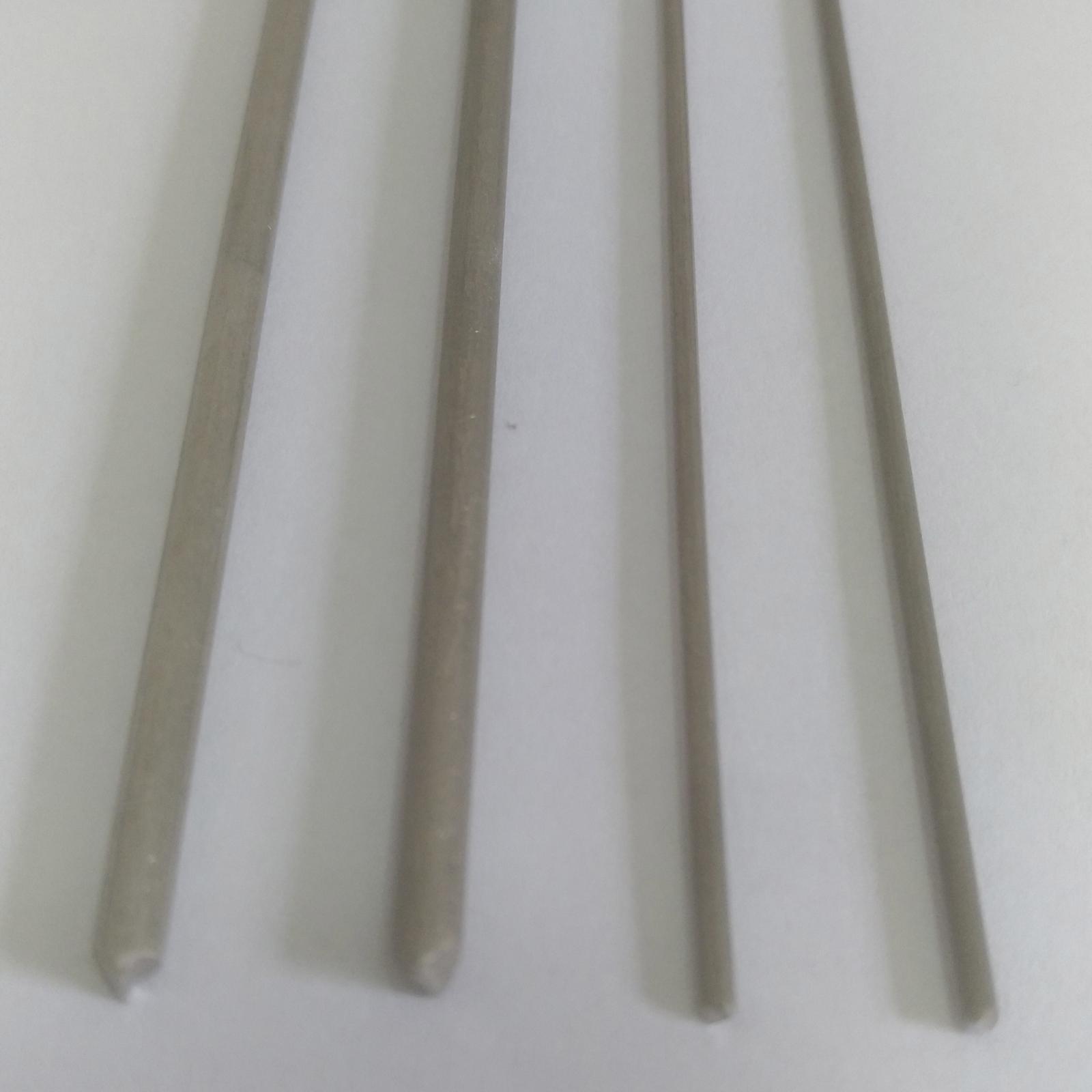

Fios Nus para Termopares: Como Escolher a Liga e o Diâmetro Ideais

A medição de temperatura em processos industriais críticos exige componentes operacionais capazes de suportar condições extremas de trabalho sem perder a integridade dos sinais elétricos. Na fabricação e na manutenção preventiva de sensores, os fios nus para termopares representam o elemento sensor primário encarregado de gerar a força eletromotriz através do Efeito Seebeck. A escolha adequada do par termoelétrico puro determina não apenas a precisão da leitura térmica, mas também a vida útil do conjunto montado dentro dos poços de proteção. Quando a liga condutora é selecionada de maneira inadequada, os custos operacionais aumentam devido à degradação prematura por oxidação e às paradas não planejadas na linha de produção.

Fios nus para termopares e a seleção de ligas

Ao avaliar as ligas de metal base mais difundidas no setor industrial, percebe-se que as características físico-químicas das matérias-primas definem os limites de operação. Para aplicações em temperaturas intermediárias e elevadas, a composição do par termoelétrico tipo K se destaca pela excelente relação custo-benefício em atmosferas inertes ou oxidantes. Já para ambientes com restrição de oxigênio ou presença de gases redutores, a combinação de ferro e constantan do termopar tipo J apresenta estabilidade superior, desde que a umidade seja rigorosamente controlada para evitar a corrosão do condutor positivo. A transição para ligas de cobre e constantan no tipo T atende às demandas de sobreelevações térmicas negativas e temperaturas criogênicas, prevenindo a deriva sinal eletromotriz ao longo do tempo.

Fios nus para termopares tipo K, J, T e E

A seleção do condutor em ambientes caracterizados por atmosferas quimicamente agressivas requer atenção redobrada dos engenheiros de instrumentação técnica. Quando o oxigênio livre reage continuamente com os metais condutores em faixas operacionais acima dos oitocentos graus Celsius, ocorre a formação de óxidos superficiais que alteram a resistividade elétrica do material. Esse fenômeno provoca desvios na calibração do sensor e compromete o desempenho da malha de controle ligada ao sistema de automação. Além disso, a presença de enxofre e compostos carbonados pode causar o fenômeno da fragilização por sulfetação no condutor positivo do tipo K. Para mitigar o desvio térmico e garantir a máxima confiabilidade, recomenda-se a aplicação do termopar tipo N, cuja liga de nicrosil e nisil oferece excelente resistência à oxidação em alta temperatura.

Fios nus para termopares em atmosferas oxidantes

O comportamento térmico dos condutores metálicos submetidos à oxidação contínua depende diretamente da formação de uma película protetora de óxido na superfície da liga. Em processos como tratamento térmico de metais e sinterização de peças cerâmicas, o oxigênio presente na câmara de aquecimento reage quimicamente com os componentes do fio sensor. Ligas contendo alumínio e cromo formam uma camada passivadora de óxido de alumínio ou óxido de cromo que reduz drasticamente a velocidade de migração do oxigênio para o interior da estrutura metálica. Essa barreira passiva previne a descarbonetação do elemento metálico e evita alterações bruscas no gradiente de potencial elétrico. Contudo, em atmosferas com baixo teor de oxigênio ou vácuo parcial, essa camada protetora não se regenera com facilidade, resultando no fenômeno conhecido como deterioração por corrosão verde. Por isso, a escolha do diâmetro do fio nu deve ser combinada com o ambiente atmosférico exato para evitar a perda de precisão termoelétrica.

Fios nus para termopares nobres tipo S, R e B

Para processos de alta precisão que operam em patamares térmicos superiores a mil e duzentos graus Celsius, as ligas de metais nobres tornam-se indispensáveis no ambiente fabril. Fabricados com combinações de platina e ródio, esses condutores garantem estabilidade mecânica e química onde os metais base sofreriam fusão ou oxidação catastrófica. O uso correto desses elementos em montagens tipo S, R e B exige isoladores cerâmicos de alta pureza, como a alumina recristalizada, prevenindo a contaminação por sílica livre na estrutura cristalina do metal. Qualquer traço de impureza que se difunda na platina em elevadas temperaturas altera irreversivelmente o sinal microvoltagem, gerando severa incompatibilidade da curva EEM. Por esse motivo, a integridade do par nobre deve ser preservada contra atmosferas redutoras diretas, garantindo a repetibilidade das medições térmicas em fornos de tratamento térmico e fundições.

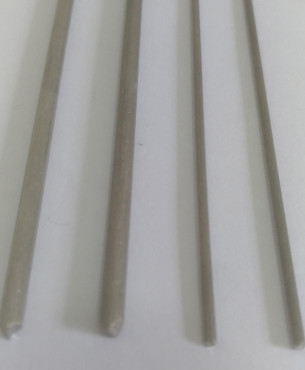

Fios nus para termopares e o impacto do diâmetro

A definição da bitola condutora é um parâmetro crucial no dimensionamento dos sensores e impacta diretamente a taxa de resposta do sistema. Condutores com maior diâmetro nominal possuem uma área de seção transversal expandida, o que reduz substancialmente a resistência elétrica por metro de cabo e aumenta a robustez mecânica. Em aplicações submetidas a choques mecânicos frequentes, vibração severa ou corrosão contínua em alta temperatura, o uso de bitolas espessas minimiza o risco de ruptura física do elemento sensor. No entanto, o aumento da massa do condutor estende o tempo de latência para a troca de calor, resultando em uma constante de tempo térmica mais elevada no processo. Engenheiros devem equilibrar a longevidade operacional da sonda com a velocidade de resposta desejada, garantindo que o controlador de temperatura industrial receba atualizações rápidas do sinal de processo sem sofrer com a fadiga mecânica do condutor.

Fios nus para termopares de grande bitola em alta temperatura

A utilização de condutores com diâmetros superiores a três milímetros é comum em fornos de alta capacidade e caldeiras industriais. A escolha por bitolas maiores fundamenta-se na relação entre a área superficial do fio e o volume de metal exposto à degradação atmosférica. Com o passar do tempo de exposição ao calor extremo, a oxidação avança gradualmente a partir da superfície do condutor em direção ao seu núcleo. Em fios de diâmetro avantajado, a proporção de metal não oxidado no centro do condutor permanece suficiente para conduzir a corrente termoelétrica sem alterações drásticas na resistência elétrica global. Isso estende significativamente a vida útil em serviço contínuo do elemento de medição em comparação com bitolas delgadas. Adicionalmente, bitolas mais grossas apresentam superior estabilidade mecânica em altas temperaturas, evitando deformações por fluência e promovendo uma constante retenção da calibração original.

Fios nus para termopares com resposta térmica rápida

Em contrapartida, quando a aplicação exige monitoramento dinâmico de variações rápidas de temperatura, a escolha deve pender para diâmetros reduzidos de fio nu. Bitolas finas proporcionam uma baixíssima massa térmica na junção de medição, permitindo que o sensor acompanhe transientes térmicos em milissegundos. Contudo, esses condutores delicados apresentam menor resistência mecânica à tração e sofrem com a degradação por oxidação acelerada quando expostos diretamente a gases de combustão sem a proteção de tubos cerâmicos ou bainhas metálicas. A taxa de evaporação do metal em altas temperaturas também reduz a seção útil do fio fino, deslocando gradativamente os valores de calibração do instrumento. Para proteger esses condutores finos em montagens rígidas de sensores do tipo termopar convencional, é imperativo o uso de isolantes tubulares de alumina de alta densidade que evitem o curto-circuito do sinal e limitem a exposição do elemento sensor a agressões mecânicas externas.

Fios nus para termopares na montagem e calibração

Além da liga e do diâmetro, os processos de conformação e tratamento térmico recebem atenção especial na especificação dos fios nus industriais. O processo de recozimento adequado alivia as tensões internas geradas durante a trefilação do metal, garantindo flexibilidade e maleabilidade para a confecção da junção de medição soldada. Se o condutor for manuseado de forma inadequada ou submetido a dobras severas sem o devido raio de curvatura, o reticulado cristalino do metal sofre encruamento local. Esse fenômeno gera heterogeneidades na estrutura do material, provocando o aparecimento de potenciais termoelétricos parasitas ao longo do cabo de extensão ou sinal. Essas forças eletromotrizes indesejadas mascaram a leitura real do processo e geram erros de medição por heterogeneidade no circuito de instrumentação. A utilização de condutores de alta pureza fabricados sob severos padrões de tolerância ASTM assegura a conformidade das curvas de milivoltagem e reduz o desvio padrão de calibração.

Fios nus para termopares e limites de erro e variação

A conformidade metrológica dos condutores nus fabricados para a montagem de termopares é regulada por normas internacionais rigorosas, como a IEC 60584 e a ASTM E230. Essas diretrizes estabelecem os limites de erro tolerados para cada classe de precisão, conhecidos como Tolerância Standard e Tolerância Especial (ou Classe 1 e Classe 2). Na prática industrial, a garantia de que o fio nu atenda à classe especial é fundamental para processos com margens de controle estreitas, como a indústria farmacêutica e a aeroespacial. A verificação do lote por amostragem envolve ensaios de calibração em blocos secos ou fornos tubulares de referência. Quando os lotes de fios apresentam desvios em relação à curva padronizada de EMF, pode haver a necessidade de reajustes nos parâmetros de software dos controladores ou a substituição completa dos condutores. Portanto, a aquisição de ligas certificadas minimiza a deriva de calibração ao longo do tempo, assegurando a rastreabilidade metrológica do processo e reduzindo o risco de não conformidades auditáveis.

A correta interligação dos elementos nus até os instrumentos de leitura no painel central exige o rigoroso cumprimento das normas de compensação elétrica. O sinal gerado na junção de medição deve ser transportado sem distorções até a junta de referência do transmissor ou indicador térmico. Quando os condutores nus são conectados diretamente a bornes de passagem ou extensões do painel, a utilização de cabos de compensação com características termoelétricas equivalentes às do termopar é obrigatória. A incompatibilidade de ligas nas conexões intermediárias cria juntas frias secundárias indesejadas, alterando a força eletromotriz total enviada ao sistema de supervisão. Além disso, a manutenção preditiva deve monitorar continuamente a integridade da isolação cerâmica e a presença de oxidação nos pontos de contato, prevenindo o surgimento de falsos contatos elétricos e a atenuação do sinal de milivoltagem no sistema de controle.
