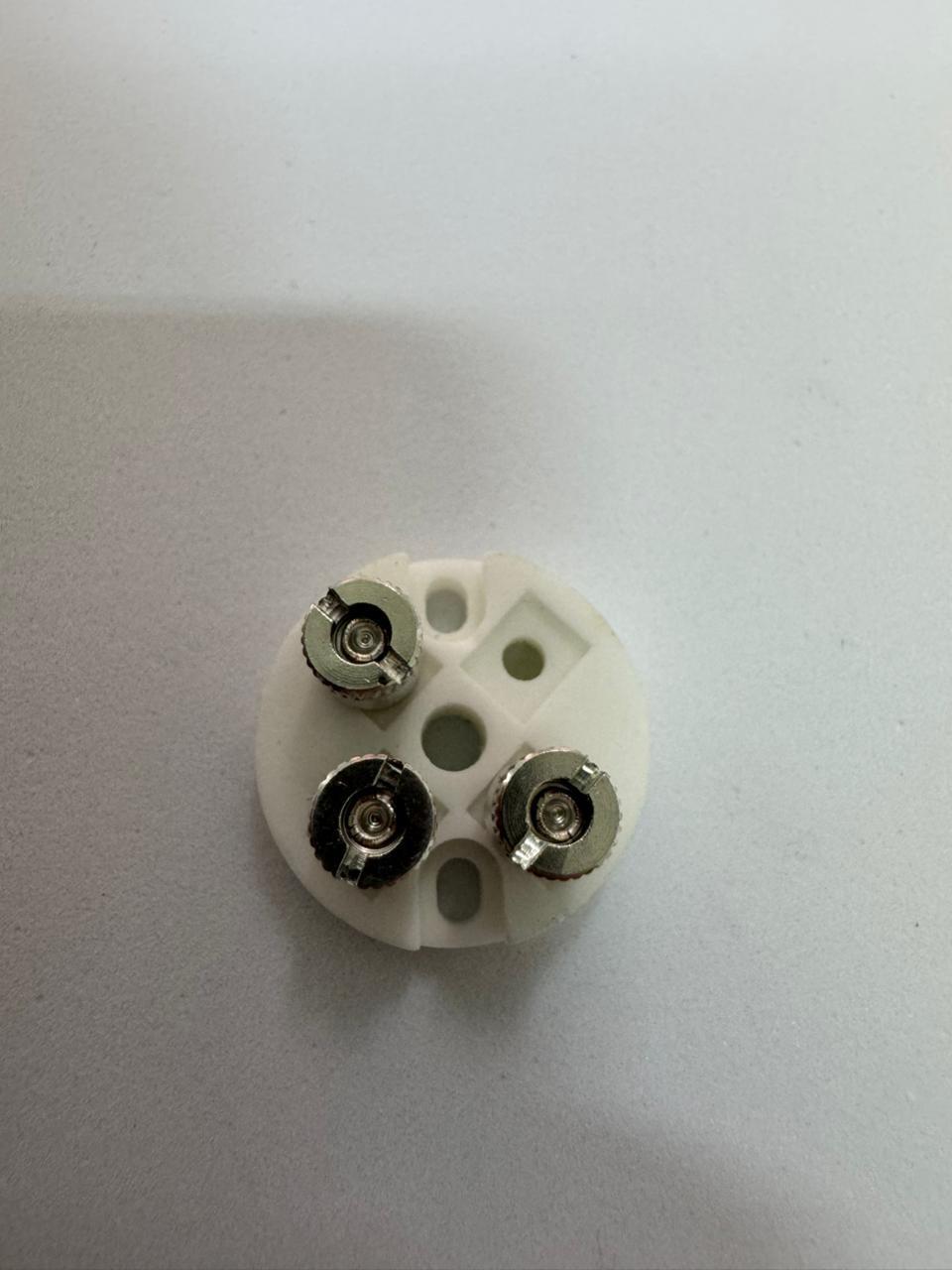

Bloco de 4 Bornes para Cabeçote Jumo confiavel

Paradas não planejadas na linha de produção e oscilações inexplicáveis na leitura de temperatura frequentemente derivam não de falhas no elemento sensor principal, mas de um componente subestimado: a conexão no interior do cabeçote. Em ambientes industriais agressivos, onde vibração contínua, ciclagem térmica severa e atmosferas corrosivas são constantes, a utilização de um Bloco de 4 Bornes para Cabeçote Jumo confiavel é o fator determinante para assegurar a integridade do sinal elétrico transmitido ao sistema de controle. Quando a fixação dos condutores perde torque ou a cerâmica do bloco sofre trincas por estresse mecânico, a resistência de contato varia, gerando desvios de medição que comprometem a qualidade do produto final e expõem a planta a riscos operacionais críticos.

Bloco de 4 Bornes para Cabeçote Jumo confiavel: A Espinha Dorsal do Seu Sinal Térmico

O cabeçote de conexão padrão Jumo é amplamente reconhecido pela indústria global por sua robustez e excelente vedação. No entanto, para maximizar a performance desse invólucro, o bloco de terminais interno deve responder com a mesma qualidade de engenharia. Um bloco de quatro nascentes de contato, ou bornes, atua como o ponto de transição crucial entre os fios do elemento de medição — seja um termorresistor Pt100/Pt1000 ou um termopar — e os cabos de extensão ou compensação que seguem para a sala de controle.

A escolha de um modelo de quatro bornes oferece a flexibilidade exata necessária para montagens avançadas. Em termorresistências, essa arquitetura permite a conexão em esquemas de 3 e 4 fios, eliminando completamente a influência da resistência dos cabos de sinal no resultado da medição. Em termopares, o bloco de quatro bornes viabiliza o alojamento de montagens duplex (dois elementos sensores independentes no mesmo tubo de proteção), garantindo redundância operacional em malhas críticas onde a perda de sinal não é uma opção.

A Planet Sensor projeta e disponibiliza acessórios de conexão que respeitam criteriosamente as tolerâncias dimensionais e as exigências mecânicas impostas pelos fabricantes de cabeçotes padrão internacional. Ao integrar esses blocos com uma linha completa de cabeçotes industriais, engenheiros de instrumentação obtêm uma solução homogênea, livre de folgas folgadas e imune a curtos-circuitos provocados por desalinhamento mecânico.

Engenharia Cerâmica e Desempenho Sob Extrema Temperatura

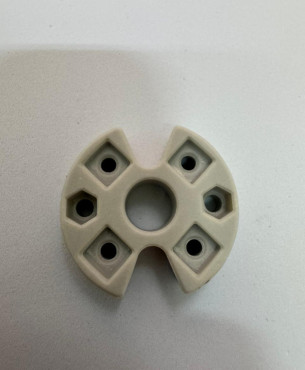

A base estrutural de um bloco de bornes de alta confiabilidade não pode ser fabricada com polímeros convencionais quando submetida a processos com elevada dissipação de calor. A utilização de cerâmica esteatita de alta rigidez dielétrica é o padrão técnico exigido para aplicações que enfrentam variações térmicas drásticas. Esse material apresenta expansão térmica extremamente baixa, evitando que o corpo do bloco se deforme ou estale ao ser exposto a gradientes de temperatura que podem ultrapassar centenas de graus Celsius no ponto de medição.

A rigidez dielétrica da esteatita assegura que a isolação elétrica entre os bornes adjacentes permaneça superior a centenas de Megaohms, mesmo quando a umidade relativa do ar se eleva ou quando ocorre condensação residual no interior do cabeçote durante paradas de manutenção. Essa propriedade impede a formação de correntes de fuga que distorcem o sinal milivolt (mV) dos termopares ou alteram a leitura ôhmica dos sensores de resistência.

Além da matriz cerâmica, os componentes metálicos de fixação desempenham papel crucial. Para que o Bloco de 4 Bornes para Cabeçote Jumo confiavel sustente uma conexão elétrica estável ao longo de anos, os bornes e parafusos são confeccionados em latão niquelado ou aço inoxidável de alta liga. Essa combinação garante:

• Elevada condutividade elétrica: minimizando a resistência de transição no ponto de parafusamento.
• Resistência à oxidação: prevenindo a formação de películas isolantes de óxido de cobre sobre a superfície do terminal.
• Mecanismo antivibração: roscas usinadas com precisão que evitam o afrouxamento do parafuso induzido pela vibração contínua de bombas, compressores e tubulações industriais.

Prevenindo Erros de Medição em Malhas Críticas de Processo

Na medição de temperatura industrial por termorresistência (Pt100), cada 0,385 Ohms de variação correspondem a aproximadamente 1 °C. Isso significa que um simples parafuso frouxo ou uma oxidação sutil no borne de conexão, adicionando apenas alguns Ohms à malha, pode introduzir um erro sistemático de vários graus no processo. Em setores como o farmacêutico, petroquímico e alimentício, esse desvio é suficiente para rejeitar lotes inteiros de produção ou acionar alarmes falsos de sobretemperatura.

A implementação de um bloco cerâmico de quatro bornes dimensionado corretamente previne a ocorrência do fenômeno conhecido como resistência de contato flutuante. Quando o condutor do sensor é prensado adequadamente entre a sapata do borne e a base metálica, a área de contato efetiva é maximizada. Isso elimina os microarcos elétricos e as flutuações de ruído magnético que frequentemente afetam instrumentos digitais de leitura.

A dinâmica é idêntica na utilização de blocos de bornes em formatos compactos ou de porte padrão Form B: a padronização e o rigor na escolha dos materiais de contato representam a barreira mais eficiente contra a degradação do sinal térmico. A confiabilidade do bloco evita intervenções constantes da equipe de manutenção para reaperto de bornes, reduzindo drasticamente o Custo Total de Propriedade (TCO) da instrumentação do site industrial.

Configurações Elétricas: Pt100 a Quatro Fios e Sensores Duplos

A presença de quatro pontos independentes de conexão em uma única base cerâmica abre um leque de possibilidades técnicas indispensáveis para o projeto de instrumentação moderna. Entender a correta aplicação de cada terminal garante que o potencial máximo do elemento sensor seja aproveitado na prática.

Medição de Pt100 a 4 Fios (Ponte de Kelvin)

Nesta configuração, dois bornes são dedicados à passagem da corrente de excitação constante fornecida pelo transmissor ou indicador, enquanto os outros dois bornes são utilizados exclusivamente para a leitura da queda de tensão sobre o bulbo sensor. Como o circuito de medição de tensão possui impedância de entrada extremamente alta, praticamente não há circulação de corrente pelos cabos de medição, anulando 100% o efeito da resistência dos condutores de extensão. O Bloco de 4 Bornes para Cabeçote Jumo confiavel provê a separação física ideal para evitar acoplamento resistivo nessa montagem.

Termopares Duplos (Redundância de Sinal)

Em reatores, fornos de tratamento térmico e caldeiras de alta pressão, a falha repentina de um sensor de temperatura pode exigir a parada emergencial do equipamento. Para mitigar esse risco, instala-se um elemento duplex contendo dois circuitos isolados (por exemplo, 2x Termopar Tipo K). O bloco de quatro bornes acomoda perfeitamente os dois pares de fios (+ e - do circuito 1; + e - do circuito 2), permitindo que um canal permaneça ativo na malha de controle enquanto o segundo é conectado ao sistema de segurança (SIS) ou registrado em um data logger paralelo.

Como Selecionar o Componente Ideal para sua Planta Industrial

Nem todos os blocos cerâmicos disponíveis no mercado possuem as mesmas especificações dimensionais e mecânicas. Durante a especificação técnica para compras ou substituição em campo, alguns parâmetros fundamentais devem ser checados rigorosamente:

• Distância entre Furos de Fixação (Pitch): O bloco deve ser perfeitamente compatível com a furação do cabeçote Jumo (geralmente com centro a centro padronizado em 33 mm para cabeçotes do tipo Form B).
• Diâmetro do Passador Central: A abertura central do bloco cerâmico precisa permitir a passagem limpa da bainha do sensor de temperatura sem pressionar a isolação mineral dos fios internos.
• Diâmetro dos Furos dos Bornes: Deve acomodar a bitola dos cabos de extensão utilizados na planta (tipicamente entre 0,5 mm² e 1,5 mm²) com folga adequada para a inserção de ilhós ou ponteiras de crimpagem.
• Torque Suportado pelos Parafusos: O componente deve suportar o torque mecânico de aperto manual sem roçar as roscas internas de latão e sem trincar o corpo cerâmico.

Ao trabalhar com a Planet Sensor, sua equipe conta com suporte técnico especializado para validar a compatibilidade de componentes e garantir a integração perfeita do sensor com os sistemas de automação e controladores industriais existentes na fábrica. Nosso objetivo é eliminar a incerteza no momento do dimensionamento, entregando peças com rastreabilidade e qualidade comprovada.

Garantia de Estabilidade e Próximos Passos para a Sua Operação

Substituir blocos de bornes desgastados ou de baixa qualidade por peças cerâmicas de alta performance é um dos investimentos de menor custo e maior retorno para a saúde da instrumentação de uma planta. A estabilidade na leitura de temperatura reflete diretamente no controle do processo, na economia de energia dos sistemas de aquecimento e na redução de paradas para calibração corretiva.

Se a sua fábrica enfrenta problemas recorrentes com perda de sinal térmico, desvio de calibração em Pt100 ou quebra frequente de acessórios nos cabeçotes, está no momento de revisar a qualidade dos seus componentes de conexão. A equipe técnica da Planet Sensor está pronta para avaliar suas necessidades específicas, indicar o Bloco de 4 Bornes para Cabeçote Jumo confiavel ideal para o seu ambiente operacional e fornecer amostras para testes em campo. Entre em contato com nossos especialistas e eleve o padrão de confiabilidade da sua instrumentação industrial.
