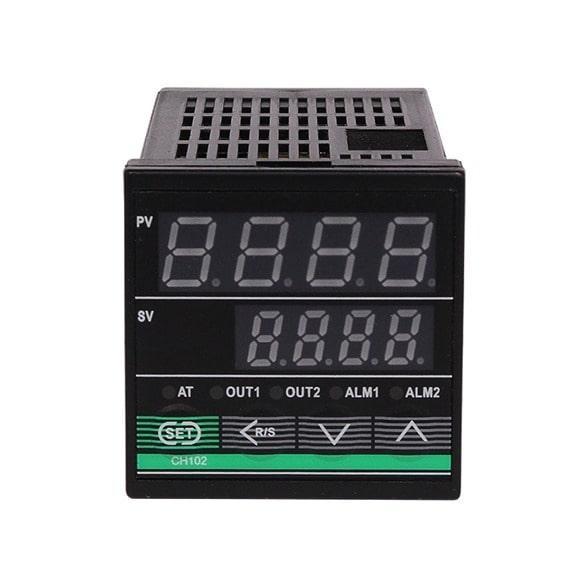

Maximize a Eficiência com Controlador de Temperatura

Uma variação não planejada de apenas 2 °C no forno de cura ou no extrusor de polímeros é o suficiente para descartar um lote inteiro de produção, comprometer o MTBF das suas máquinas e inflar a fatura de energia elétrica da planta. Na rotina industrial, oscilações térmicas não representam apenas pequenas imprecisões no painel; elas significam refugo de matéria-prima, desgaste precoce de resistências elétricas e gargalos críticos no throughput da fábrica. Para gestores de manutenção e diretores de engenharia que buscam previsibilidade e eficiência operacional máxima, eliminar essa volatilidade exige abandonar o controle empírico e adotar uma arquitetura de malha fechada robusta, inteligente e calibrada para as demandas da indústria 4.0.

Maximize a Eficiência com Controlador de Temperatura

A otimização de processos fabris passa invariavelmente pelo domínio absoluto das variáveis físicas envolvidas na transformação de materiais. Quando falamos de instrumentação de processo, aplicar um equipamento de automação com capacidade de leitura e resposta rápida é a diferença entre uma operação rentável e uma linha consumida por custos invisíveis. O uso de instrumentação dedicada à gestão térmica permite ajustar dinamicamente o fornecimento de energia às cargas de aquecimento ou refrigeração, garantindo estabilidade absoluta sob quaisquer variações de vazão, carga de produto ou temperatura ambiente.

Muitas plantas ainda operam com equipamentos ultrapassados de acionamento puramente ON/OFF. Esse tipo de controle causa o fenômeno de overshoot e undershoot contínuos, onde a temperatura oscila violentamente acima e abaixo do setpoint desejado. Ao substituir essa dinâmica por um dispositivo dotado de inteligência PID (Proporcional, Integral e Derivativo), a variação do processo cai para patamares insignificantes, atingindo uma estabilidade de décimos de grau Celsius.

Essa estabilização impacta diretamente o OEE (Overall Equipment Effectiveness) da planta. Equipamentos operando em patamares térmicos ideais apresentam taxas substancialmente menores de paradas não programadas por falhas de isolamento, superaquecimento de componentes mecânicos ou fadiga térmica de estruturas metálicas. A eficiência energética, por sua vez, é alcançada pela entrega fracionada e exata da potência necessária, evitando picos de demanda de corrente no barramento elétrico.

Arquitetura Técnica de Algoritmos PID e Auto-Tuning Avançado

A inteligência por trás do controle térmico eficiente reside no correto dimensionamento e parametrização dos algoritmos de controle. Entender como cada termo da equação matemática atua no processo é fundamental para especificações técnicas de alta performance:

• Ação Proporcional (P): Reduz o erro calculando uma saída proporcional ao desvio atual em relação ao setpoint. Quanto maior a banda proporcional especificada, menor é a agressividade do sistema.
• Ação Integral (I): Elimina o erro em regime permanente (offset) acumulando o histórico dos desvios ao longo do tempo, garantindo que o valor medido convirja exatamente para o valor desejado.
• Ação Derivativa (D): Responde à taxa de variação do erro, prevendo tendências de oscilação e aplicando uma ação corretiva antecipada para amortecer o overshoot durante partidas frias ou variações bruscas de carga.

Modernos equipamentos contam com recursos de auto-tuning (sintonia automática) adaptativo. Durante a fase de comissionamento, o instrumento introduz distúrbios controlados na malha para mapear a inércia térmica do sistema, o tempo morto (delay) e a taxa de transferência de calor. Com esses dados, o processador recalcula os parâmetros P, I e D automaticamente, eliminando horas de tentativa e erro manuais por parte da equipe de instrumentação.

Para otimizar a visualização do processo e assegurar a auditoria de campo, a integração desses sistemas com indicadores de temperatura digitais e IHM de painel permite um monitoramento local preciso, facilitando o diagnóstico instantâneo pelos operadores sem a necessidade de acessar o CLP central.

Tratamento de Sinal e Filtragem Digital de Ruídos

De nada adianta um algoritmo sofisticado se a leitura do sinal vindo do sensor estiver corrompida por ruídos eletromagnéticos provenientes de inversores de frequência, motores e cabos de potência adjacentes. Os controladores industriais de alta performance utilizam conversores A/D de alta resolução (geralmente 16 a 24 bits) associados a filtros digitais programáveis (como filtros de média móvel e de primeira ordem).

Esses filtros eliminam picos de ruído de alta frequência sem introduzir atrasos significativos no tempo de resposta da malha, garantindo que a variável de processo (PV) lida reflita fielmente a realidade da câmara, molde ou tubulação monitorada.

Estratégias de Saída e Acionamento para Máximo Rendimento

A escolha da interface de saída entre o dispositivo de controle e o elemento final de potência (como resistências, válvulas modulantes ou queimadores a gás) determina a durabilidade do sistema e a precisão do controle.

Saída por Relé de Estado Sólido (SSR)

Para sistemas de aquecimento elétrico por resistência, a combinação de algoritmo PID com saída pulsada em tensão para acionamento de Relé de Estado Sólido (SSR) é o padrão da indústria. Ao contrário dos relés eletromecânicos tradicionais — que possuem vida útil limitada por desgaste mecânico e geram arcos elétricos —, os SSRs suportam frequências de comutação extremamente altas (tempos de ciclo inferiores a 1 segundo) com zero desgaste mecânico.

A utilização de tempo de ciclo rápido via SSR aproxima o comportamento de aquecimento elétrico de uma modulação contínua, reduzindo o estresse térmico no elemento aquecedor e aumentando sua vida útil em até 300% em comparação ao acionamento por contatores mecânicos.

Saída Analógica Modulante (4...20mA ou 0...10V)

Em aplicações que empregam válvulas de controle proporcional para vapor, água gelada ou queimadores modulantes de gás, a saída analógica é mandatória. O instrumento envia um sinal contínuo de 4 a 20 mA para posicionadores pneumáticos ou atuadores elétricos, ajustando a abertura da válvula milimetricamente de acordo com a demanda de carga da malha. Esse tipo de modulação assegura uma eficiência térmica incomparável, reduzindo drasticamente o consumo de combustível e utilidades fabris.

Integridade da Cadeia de Medição: Sensores, Transmissão e Cabeamento

Um sistema de controle é tão preciso quanto o seu elo mais fraco. Especificar o melhor controlador e negligenciar a instrumentação primária de campo é um erro recorrente nas indústrias. Para garantir que a variável chegue sem atenuar ao terminal de entrada, é indispensável alinhar a tecnologia do sensor e o elemento de conexão ao ambiente operacional.

Termopares (como os Tipos K, J, T e S) e Termorresistências (como o Pt100) possuem dinâmicas de funcionamento totalmente distintas. Enquanto o Pt100 oferece precisão absoluta e estabilidade em faixas de baixa e média temperatura (até 600 °C), os termopares são imbatíveis em aplicações de alta temperatura e ambientes com alta vibração mecânica.

Para mitigar a queda de tensão e a interferência no sinal proveniente de termopares instalados a longas distâncias do painel elétrico, a especificação correta de cabos de compensação em São Paulo e em grandes polos industriais do país é determinante. Esses cabos possuem ligas metálicas com as mesmas características termoelétricas do termopar, impedindo a criação de juntas frias parasitas nos pontos de conexão intermediários.

Quando as distâncias até a sala de controle ultrapassam dezenas de metros, a prática recomendada pela engenharia é converter o sinal milivolt ou ôhmico logo no cabeçote do sensor. O uso de transmissores de temperatura em Belo Horizonte e outras regiões com parques fabris pesados permite transmitir a variável através de um laço de corrente robusto de 4-20 mA HART, imune a quedas de tensão no cabeamento e fácil de integrar a sistemas supervisórios (SCADA) e CLPs.

Funcionalidades Avançadas e Segurança do Processo

Além da regulação da malha, os instrumentos modernos atuam como verdadeiros guardiões do processo e da infraestrutura fabril. Entre os recursos indispensáveis para plantas operacionais modernas, destacam-se:

• Alarme de Quebra de Lote/Sensor (LBD - Loop Break Detection): O instrumento monitora se a ação de saída está gerando resposta na variável de processo. Caso uma resistência queime ou o sensor se solte do poço de proteção, o alarme é atuado imediatamente, cortando a potência e evitando que o sistema trabalhe em saturação contínua.
• Rampas e Patamares (Profile Control): Permite programar curvas térmicas complexas de aquecimento, patamar de encharcamento (soak) e resfriamento controlado. Essencial em processos de tratamento térmico de metais, esterilização na indústria farmacêutica e vulcanização de borrachas.
• Comunicação Industrial (Modbus RTU / Ethernet): Permite a integração nativa com redes de automação para leitura remota de dados, troca de setpoints em tempo real pela engenharia de processos e registro digital de histórico para fins de rastreabilidade e auditorias de qualidade (como ISO 9001 e CQI-9).
• Entradas Multissensor Universais: Capacidade de aceitar termopares, Pt100 e sinais padrão de processo (4-20mA / 0-10V) no mesmo hardware através de simples reconfiguração por firmware, reduzindo a necessidade de estoques de sobressalentes diversificados na manutenção.

Engenharia de Aplicação Planet Sensor: Alta Performance Garantida

A especificação de um sistema de controle térmico não é apenas uma escolha de catálogo; trata-se de um projeto de engenharia focado em mitigar riscos, elevar o rendimento energético e garantir o payout do investimento no menor prazo possível. A Planet Sensor combina sólida expertise no desenvolvimento de sensores de temperatura industriais, poços de proteção, transmissores e instrumentação de painel para entregar soluções turn-key completas para o seu processo.

Nossos engenheiros de aplicação analisam as especificidades da sua linha — desde o tempo de resposta dinâmico necessário até os ambientes mais agressivos quimicamente e mecanicamente — para especificar a arquitetura de controle ideal. Fale hoje mesmo com os nossos especialistas técnicos, solicite uma consultoria dedicada para a sua planta e transforme a precisão do seu controle térmico em diferencial competitivo no mercado.
