Maximize seu lucro com controladores de temperatura

Se a sua planta industrial ainda trata a instrumentação térmica como uma despesa menor de manutenção, sua margem operatória está sendo corroída silenciosamente a cada ciclo de produção. Oscilações térmicas de apenas 2 °C em processos críticos — como extrusão de polímeros, tratamento térmico de metais, esterilização farmacêutica ou reações químicas — são suficientes para provocar variação dimensional de peças, degradação de matéria-prima, consumo vertiginoso de energia elétrica e paradas não planejadas da linha. No ambiente fabril moderno, otimizar a malha de aquecimento e resfriamento não é um luxo operacional, mas uma das alavancas mais rápidas para elevar a rentabilidade global da fábrica.

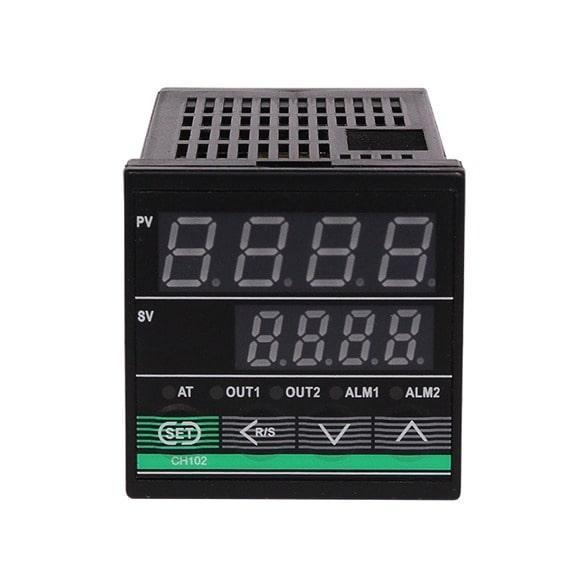

Maximize seu lucro com controladores de temperatura

O impacto financeiro de um sistema de controle de temperatura ineficiente vai muito além do custo aparente de um refugo na ponta da linha. Quando analisamos o custo total de propriedade (TCO) de uma máquina industrial, a ineficiência térmica se manifesta em três frentes devastadoras para o fluxo de caixa: consumo energético desnecessário, desgaste acelerado de periféricos e perda de produtividade por refugos.

Em sistemas operando com controladores legados do tipo ON/OFF (liga/desliga), o elemento atuador opera em regimes extremos. Quando a temperatura atinge o setpoint, o sistema desliga; a temperatura cai, e o sistema liga com potência máxima. Esse comportamento gera o fenômeno conhecido como overshoot (sobre-elevação da temperatura acima do limite máximo estipulado) e undershoot (queda excessiva). Além de submeter as resistências elétricas e queimadores a um estresse térmico severo, essa oscilação constante faz com que o sistema consuma até 30% mais energia do que o necessário para manter o equilíbrio térmico estável.

Ao substituir a lógica simplista ON/OFF por controladores microprocessados de alta precisão, dotados de algoritmos PID (Proporcional, Integral e Derivativo) e tecnologia de sintonia automática (Autotuning), a energia fornecida ao sistema passa a ser modulada de forma proporcional ao desvio. O resultado prático é uma curva de temperatura praticamente plana, com variação próxima a zero, gerando economia imediata na conta de energia e eliminando a perda de lotes inteiros por desalinhamento térmico.

O custo invisível da ineficiência energética no aquecimento industrial

O aquecimento elétrico industrial figura entre os maiores consumidores de quilowatt-hora dentro de uma planta. Quando o controlador não possui um gerenciamento térmico inteligente, a fábrica paga para aquecer a matéria-prima acima do necessário durante os picos de overshoot e, em seguida, gasta recursos adicionais (como água gelada ou ventilação forçada) para resfriá-la até a janela de processamento adequada.

A matemática é implacável: em um forno industrial de 50 kW operando em três turnos, uma redução de apenas 8% no consumo de energia obtida através da estabilização da curva PID representa milhares de reais economizados ao fim de um único trimestre. Esse valor recuperado costuma amortizar integralmente o investimento na modernização dos instrumentos de painel em questão de semanas.

Redução de refugo e eficiência energética na malha de aquecimento

Para atingir o patamar de refugo zero, o controlador de temperatura deve trabalhar em absoluta sintonia com a dinâmica do processo. Isso exige o entendimento profundo de como as variáveis Proporcional (P), Integral (I) e Derivativa (D) atuam na física da máquina:

• Ação Proporcional (P): Reduz o ganho do sistema à medida que a temperatura se aproxima do setpoint, evitando que o calor acumulado ultrapasse o limite ideal.
• Ação Integral (I): Elimina o desvio de regime permanente (offset), corrigindo pequenas perdas térmicas ambientais que impedem o processo de atingir exatamente a temperatura desejada.
• Ação Derivativa (D): Reage à velocidade da variação de temperatura, antecipando distúrbios térmicos causados, por exemplo, pela entrada repentina de matéria-prima fria na câmara de aquecimento.

A aplicação correta desses parâmetros impede a oxidação de polímeros em extrusoras, o empenamento mecânico em processos de estampagem a quente e a alteração da viscosidade em misturas alimentícias. Quando a temperatura permanece dentro da tolerância dimensional exigida pela engenharia de produto, a taxa de retrabalho cai a zero.

A importância da modulação da saída de controle: Relés de Estado Sólido (SSR)

Não basta ter o melhor algoritmo se a saída do controlador aciona um contator mecânico tradicional. Contatores possuem tempo de resposta lento (segundos) e vida útil limitada a um determinado número de manobras, além de gerarem faíscas e ruídos eletromagnéticos na rede. Para extrair a máxima eficiência do controlador, a saída deve ser configurada para acionar Relés de Estado Sólido (SSR) via sinal de tensão de pulso (PWM) ou saída analógica de 4-20mA / 0-10V.

Com o acionamento via SSR, a modulação da potência enviada às resistências ocorre em frações de segundo (ciclo rápido), sem partes móveis, zerando o desgaste mecânico e garantindo que o fluxo de calor entregue ao processo seja exatamente igual à perda térmica do sistema.

Integração entre elemento sensor e controlador: a regra da precisão ponta a ponta

Um erro conceitual frequente em projetos de automação é investir em controladores de temperatura avançados e negligenciar a integridade do sinal de entrada. O controlador é um cérebro matemático: se a informação enviada pelo sensor estiver distorcida por ruídos elétricos, queda de tensão em longas distâncias ou posicionamento incorreto da bainha, a resposta de controle será falha.

Para assegurar que o sinal térmico chegue ao microprocessador sem atenuação, a implementação de sistemas de transmissão de sinal industrial é indispensável em instalações onde a distância entre o ponto de medição e o painel elétrico ultrapassa algumas dezenas de metros. O transmissor converte a milivoltagem sensível de um termopar ou a variação ôhmica de um PT100 em um sinal robusto de corrente 4-20mA, imune a interferências geradas por inversores de frequência e motores de grande porte.

Seleção do sensor correto para a dinâmica do processo

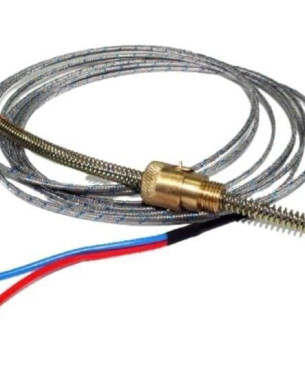

A velocidade de resposta do controlador depende diretamente da constante de tempo do sensor instalado. Em processos de plastificação ou selagem de embalagens, onde os ciclos de aquecimento duram poucos segundos, o uso de bainhas espessas cria uma inércia térmica indesejada. Nesses cenários, a especificação de sensores do tipo baioneta de rápida resposta térmica garante a transferência eficiente de calor da massa de processo para o elemento de medição, permitindo que o controlador identifique variações instantâneas.

Por outro lado, em ambientes agressivos, tanques corrosivos ou furos de fundição, torna-se necessário desenvolver um projeto de sensores térmicos sob medida, combinando poços de proteção usinados em ligas especiais com controladores capazes de compensar a inércia térmica do conjunto sem gerar instabilidade na malha.

Diagnóstico de falhas e manutenção preditiva em sistemas térmicos

Os controladores de temperatura modernos deixaram de ser meros reguladores de processo para se tornarem centrais de diagnóstico avançado da malha térmica. A integração desses dispositivos a redes de comunicação industrial (como RS485 Modbus, Profinet ou Ethernet/IP) permite que a equipe de manutenção monitore a saúde do sistema em tempo real.

Recursos avançados incorporados nos instrumentos atuam diretamente na prevenção de paradas catástroficas:

• Alarme de Quebra de Malha (Loop Break Alarm - LBA): O controlador detecta se a temperatura não varia após o envio de sinal de potência máxima, identificando imediatamente uma resistência queimada, fusível aberto ou cabo de sinal partido antes que o lote seja danificado.
• Alarme de Corrente de Carga (Heater Burnout - HB): Através de um transformador de corrente (TC) integrado, o controlador mede a corrente consumida pelas resistências e alerta o operador se uma das fases da carga queimar parcialmente.
• Soft-Start (Partida Suave): Durante a energização inicial da máquina, o controlador limita a potência enviada às resistências para eliminar a umidade acumulada em elementos isolantes (como óxido de magnésio), aumentando drasticamente a vida útil dos aquecedores.

Cálculo do ROI: como justificar a modernização dos controladores

Para os gestores que precisam aprovar orçamentos de CAPEX ou manutenção com a diretoria, a substituição de controladores obsoletos por equipamentos de alto desempenho é uma das propostas técnicas mais fáceis de fundamentar financeiramente. O retorno sobre o investimento pode ser calculado somando três variáveis objetivas:

ROI = (Economia de Energia + Redução de Refugo + Redução de Paradas Térmicas) / Custo do Projeto

Em um estudo típico de engenharia de aplicação, a atualização de um painel de processamento térmico que consome R$ 15.000,00 mensais em energia elétrica e gera 1,5% de refugo sobre um faturamento de R$ 500.000,00 resulta nos seguintes ganhos anuais estimados:

• Economia energética (médias de 10% com PID/SSR): R$ 18.000,00 / ano
• Redução de refugos (redução de 1,5% para 0,2%): R$ 78.000,00 / ano
• Redução de horas de manutenção corretiva: R$ 12.000,00 / ano
• Ganho financeiro total estimado: R$ 108.000,00 / ano

Considerando que o custo de aquisição dos novos controladores, relés estáticos e sensores de alta precisão gira em torno de uma fração desse valor, o payback do projeto é atingido em poucos meses de operação contínua.

Transforme a precisão térmica no diferencial competitivo da sua planta

A busca por eficiência operacional na indústria 4.0 exige a eliminação de qualquer margem de incerteza nos processos produtivos. Continuar operando com malhas de temperatura descalibradas, controladores ultrapassados e sensores inadequados significa aceitar a perda diária de rentabilidade.

A equipe de engenheiros de aplicação da Planet Sensor é especializada no dimensionamento e na especificação de soluções completas para controle e sensoriamento térmico industrial. Desde a escolha do elemento sensor ideal até a integração de transmissores e controladores de alta performance, projetamos malhas operacionais focadas no menor custo total de propriedade e no máximo rendimento financeiro para a sua empresa. Entre em contato com nossos especialistas e solicite uma avaliação técnica do seu processo.
