Na rotina de uma planta industrial, poucas coisas são tão frustrantes quanto uma malha de controle de temperatura instável. Muitas vezes, a equipe de manutenção troca o sensor, recalibra o transmissor e inspeciona o CLP, mas a leitura continua apresentando um desvio persistente ou um atraso térmico inaceitável. Na grande maioria desses diagnósticos, o verdadeiro vilão não é o elemento sensor nem o instrumento eletrônico, mas sim a ausência de um contato mecânico perfeito na ponta da haste. É exatamente nesse ponto crítico de transferência de calor que a engenharia mecânica de fixação desempenha um papel determinante na confiabilidade do processo.

Como o anel de ajuste aumenta a precisão térmica

A física da medição de temperatura por contato depende fundamentalmente da taxa de transferência de calor entre o meio do processo e o bulbo sensor. Como o anel de ajuste aumenta a precisão térmica de maneira tão drástica no chão de fábrica? A resposta reside na eliminação da resistência térmica de contato e na padronização da profundidade de imersão.

Quando um sensor de temperatura — seja uma termoresistência Pt100 ou um termopar — é inserido em uma cavidade ou poço de proteção sem a devida fixação mecânica energizada, cria-se uma microscópica folga de ar entre o fundo da haste e a parede do poço. O ar parado é um dos piores condutores térmicos conhecidos, apresentando condutividade de apenas aproximadamente 0,026 W/m·K, enquanto o aço inox 316L opera na casa dos 15 W/m·K. Esse pequeno colchão de ar atua como um isolante involuntário, provocando uma queda drástica na velocidade de resposta e gerando uma leitura de temperatura falsamente reduzida devido à dissipação de calor ao longo do corpo do sensor.

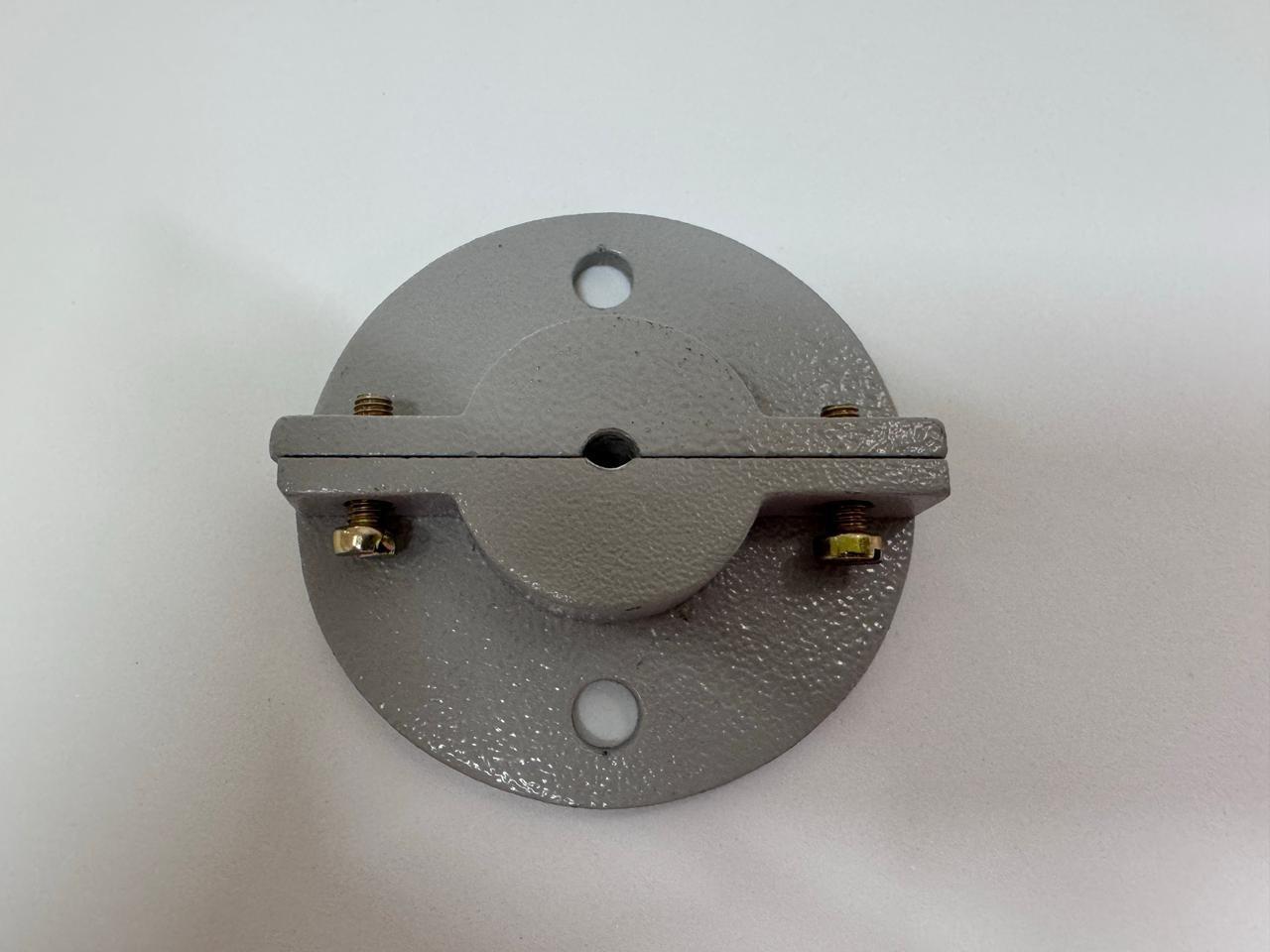

O anel de ajuste (frequentemente associado a uma mola de compressão ou trava baioneta) aplica uma força axial contínua que prensa a ponta sensível do sensor diretamente contra a superfície de fundo da cavidade de medição. Ao manter essa pressão mecânica constante, a transferência de calor passa a ocorrer por condução direta sólido-sólido. Esse mecanismo erradica o hiato de ar, garantindo que o elemento sensor atinja o equilíbrio térmico com o processo no menor tempo possível.

O Inimigo Oculto: Como a Folga de Imersão Destrói a Medição

Para entender o impacto prático dessa peça aparentemente simples, é preciso analisar o fenômeno da condução de haste (stem conduction error). Todo sensor metálico estendido para fora do processo funciona, em menor ou maior grau, como um dissipador de calor. O calor do processo viaja pela haste do sensor em direção ao ambiente externo, onde se dissipa no ar atmosférico.

Se o anel de fixação não estiver posicionado na profundidade correta, ocorrem duas falhas operacionais graves:

• Imersão Insuficiente: O elemento sensor fica posicionado em uma zona de gradiente térmico incompleto, medindo uma média ponderada entre a temperatura do fluido e a temperatura do ambiente externo.
• Falta de Pressão de Contato: Mesmo que o comprimento da haste pareça correto, dilatações térmicas diferenciais entre o tubo de proteção e a carcaça da máquina empurram o sensor para fora da posição ideal durante o ciclo de aquecimento.

Ao implementar um anel de ajuste ajustável com trava mecânica, o técnico de instrumentação pode traçar e travar a profundidade exata exigida pelo projeto. Isso assegura que o comprimento de imersão respeite a regra clássica da instrumentação: uma profundidade mínima de no mínimo 10 a 15 vezes o diâmetro externo da bainha de proteção. Com isso, os erros de condução lateral são neutralizados.

A Mecânica do Contato Direto e a Constante de Tempo (T90)

Em malhas de controle PID onde a dinâmica de aquecimento é rápida — como em extrusoras de plástico, máquinas de moldagem por injeção e reatores químicos de batelada —, o tempo de resposta do sensor é um parâmetro crítico. A constante de tempo térmica (medida pelo índice T90, o tempo necessário para o sensor registrar 90% de uma mudança degrau de temperatura) é diretamente afetada pela rigidez do contato mecânico.

Em um sistema montado sem a pressão adequada proporcionada pelo anel de ajuste, o valor de T90 pode passar de 3 segundos para mais de 25 segundos. Essa inércia térmica faz com que o controlador receba a informação de temperatura com atraso, resultando no famigerado overshoot térmico. O sistema continua injetando energia térmica além do ponto de ajuste porque a eletrônica "não sabe" que o processo já atingiu a temperatura desejada. As consequências diretas são desperdício massivo de energia elétrica ou de combustível e degradação da matéria-prima por superaquecimento.

Quando o anel de ajuste acoplado à mola mantém a carga mecânica correta, a constante T90 cai drasticamente para os parâmetros nominais do sensor. O sistema de controle passa a receber sinais em tempo real, permitindo correções finas de potência e reduzindo a flutuação do processo a frações de grau Celsius.

Critérios Essenciais para Dimensionar a Fixação Mecânica Ideal

Nem todos os anéis de ajuste são construídos da mesma forma, e a escolha do modelo ideal deve levar em consideração o ambiente operacional e os estresses físicos a que o conjunto será submetido. A engenharia da Planet Sensor recomenda avaliar os seguintes fatores antes da especificação técnica:

1. Mecanismo de Trava: Compressão por Mola vs. Anilha Estática

Os anéis de fixação baseados em travamento por anilha de compressão (bi-anilha em inox ou teflon) são excelentes para vedação de alta pressão em tubulações e vasos. Contudo, em aplicações submetidas a ciclos térmicos severos, a expansão do metal pode relaxar a pressão superficial. Nesses cenários, os sistemas com anel de ajuste baioneta com mola helicoidal são superiores. A mola absorve a dilatação do conjunto mantendo a força axial no fundo do Poço de Proteção invariável.

2. Compatibilidade Metalúrgica e Resistência Mecânica

O material do anel de ajuste deve ser compativel com a atmosfera química da planta. Em indústrias alimentícias, farmacêuticas e petroquímicas, o uso do aço inoxidável AISI 316L é indispensável para evitar corrosão sob tensão e contaminação por pites. Em aplicações gerais e moldes de sopro onde o ambiente é controlado, o latão niquelado oferece uma excelente relação custo-benefício e baixo coeficiente de atrito na regulagem.

3. Resistência a Vibrações Mecânicas

Em compressores, motores, bombas e linhas de envase de alta velocidade, a vibração estrutural tende a soltar parafusos de fixação comum. Um anel de ajuste de qualidade deve possuir roscas recartilhadas de alta precisão ou travas mecânicas com parafuso Allen de ponta cônica endurecida, garantindo que o ponto de calibração espacial do sensor não se altere com o choque mecânico.

Integração com Sensores Industriais e Proteção Mecânica

A eficiência de medição obtida pelo correto posicionamento do anel de ajuste só atinge seu potencial máximo se o conjunto de medição como um todo for construído sob rígidos padrões de qualidade. A rigidez mecânica da baioneta e do anel deve dialogar perfeitamente com a infraestrutura interna do sensor.

Por exemplo, em aplicações de alta temperatura onde se utiliza um projeto de termopar convencional robusto, a folga mecânica interna e a espessura da bainha metálica determinam a quantidade de pressão axial necessária no anel de ajuste para garantir um assentamento perfeito no poço termoelétrico.

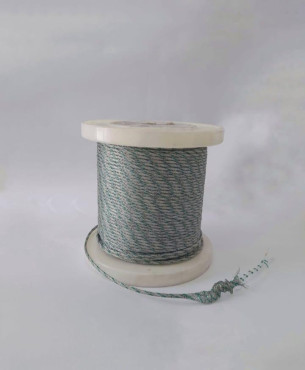

Da mesma forma, a estabilidade de sinal obtida na ponta do sensor de nada adiantará se a condução elétrica interna do instrumento sofrer interferência ou atenuação. Por isso, a utilização de fios nus de alta qualidade dentro do tubo de proteção é fundamental para garantir que a força termoemf (tensão milivoltétrica) gerada no bulbo ajustado chegue sem distorções mecânicas ou variações de resistência elétrica até os bornes do transmissor.

Completando a cadeia de confiabilidade mecânica e elétrica, o ponto de terminação onde os cabos do sensor se conectam ao painel precisa de suporte estrutural confiável. Utilizar blocos de ligação para cabeçotes industriais com isolamento cerâmico de alta rigidez previne que qualquer vibração transmitida pelo anel de ajuste cause mau contato nos terminais de fiação.

Impacto Econômico e Retorno de Investimento no Chão de Fábrica

Muitas vezes, gestores de compras consideram o anel de ajuste apenas como um "acessório secundário" no pedido de cotação. Essa é uma visão equivocada que oculta o verdadeiro custo de propriedade (TCO) da medição industrial. O valor de um anel de ajuste de alta precisão representa uma fração insignificante do custo de um sensor completo, mas sua ausência ou falha traz prejuízos financeiros astronômicos:

• Redução de Refugo (Scrap): Em linhas de extrusão de plásticos engenheirados, um desvio de 3°C causado por falta de contato mecânico pode alterar a viscosidade do polímero, resultando em lotes inteiros de produtos fora de especificação dimensional.
• Eficiência Energética: Fornos operando com sensores mal posicionados consomem mais gás ou energia elétrica para compensar a leitura "fria" gerada pela condução de ar na haste.
• Aumento do MTBF (Tempo Médio Entre Falhas): Sensores fixados incorretamente sofrem com trepidação contínua dentro do poço. A mola do anel de ajuste atua como um amortecedor de vibração, prolongando a vida útil do elemento sensor.

Soluções Planet Sensor: Engenharia Aplicada à Eficiência Operacional

Na Planet Sensor, compreendemos que a precisão de um sistema de medição térmica é definida pelo seu link mais fraco. Não basta fornecer o sensor com a melhor classe de tolerância do mercado se a interface mecânica de montagem no cliente permitir desvios de posição ou isolamento térmico por folga de ar.

Nossa equipe técnica desenvolve soluções completas de instrumentação, desde o dimensionamento dos tubos de proteção e seleção de ligas metálicas especiais até a fabricação de anéis de ajuste, molas de carga contínua e travamentos tipo baioneta sob medida para a sua geometria de processo.

Se a sua planta industrial enfrenta problemas de oscilação na malha de controle, divergência entre sensores no mesmo manifold ou quebra frequente de bainhas por vibração, o problema pode estar no acoplamento mecânico. Entre em contato com nossos especialistas em medição industrial e descubra como a padronização e o correto dimensionamento dos componentes de fixação podem elevar a precisão do seu processo ao nível máximo de eficiência e repetibilidade.
