Garanta máxima precisão com sensores de temperatura

Um desvio não detectado de apenas 1,5 °C na linha de produção pode significar a perda completa de um lote farmacêutico, o desperdício de toneladas de polímeros ou a contaminação em processos alimentícios. Na rotina de uma fábrica, a deriva térmica não planejada gera retrabalho, consome energia excessiva e compromete a integridade do maquinário. A precisão na medição de temperatura deixou de ser um detalhe operacional para se tornar o pilar central da eficiência fabril, determinando quem mantém a planta operando continuamente e quem acumula prejuízos com paradas repentinas.

Impacto Financeiro da Deriva Térmica nos Processos Industriais Críticos

O custo real de um sensor inadequado nunca se limita ao preço do componente na nota fiscal. Ele se manifesta no consumo desenfreado de combustível em queimadores industriais, no desgaste acelerado de refratários e, principalmente, na interrupção não planejada do processo produtivo. Em reatores químicos e colunas de destilação, variações sutis na leitura de temperatura alteram a cinética das reações, gerando subprodutos indesejados e fora das especificações de qualidade.

Quando a instrumentação de campo sofre interferências eletromagnéticas ou atenuação de sinal ao longo do cabeamento, a sala de controle passa a operar cega, tomando decisões com base em dados maquiados. Para evitar que milivoltas de sinal se percam entre o ponto de medição e os cartões de entrada do CLP, o uso de cabos de compensação e extensão adequados à liga do termopar é indispensável. Sem essa correspondência termoelétrica rigorosa, a junção de referência gera fiações parasitárias que falseiam a leitura contínua, induzindo o sistema de automação a correções errôneas e ao consumo desnecessário de utilidades.

Garanta máxima precisão com sensores de temperatura

Alcançar a estabilidade térmica exige alinhar a física dos materiais às severas exigências do ambiente fabril. A seleção de um instrumento de medição não deve ser genérica. Para que a leitura permaneça confiável ao longo do tempo, é preciso avaliar a atmosfera de operação (redutora, oxidante ou corrosiva), a faixa dinâmica de trabalho e o nível de vibração mecânica incidente no ponto de instalação.

Termoresistências PT100 e PT1000 com tolerâncias Classe A ou Classe AA (conforme a norma IEC 60751) oferecem repetibilidade ímpar para faixas de -200 °C a 600 °C. Por outro lado, para temperaturas extremas que chegam a 1700 °C em fornos de tratamento térmico e siderurgia, os termopares de isolação mineral montados em ligas nobres como Inconel 600 ou tubos cerâmicos de alumina de alta pureza garantem a rigidez e a condutividade necessárias para mitigar o envelhecimento precoce do sensor.

Além disso, o correto dimensionamento da profundidade de imersão da bainha de proteção elimina os efeitos de condução térmica pelas paredes do processo. Se o elemento sensor não for imerso a uma profundidade mínima equivalente a dez vezes o diâmetro externo do tubo de proteção, o gradiente de temperatura ambiente interferirá na medição, resultando em um erro sistemático de leitura que passa despercebido pelos operadores.

Seleção de Elementos Sensores: RTD Pt100/Pt1000 versus Termopares de Isolação Mineral

A escolha entre um bulbo de resistência de platina e um termopar de isolação mineral depende da dinâmica térmica do processo e da exatidão requerida. Termoresistências Pt100 oferecem curvas de resposta altamente lineares e excelente estabilidade de longo prazo, com derivas anuais inferiores a 0,05 °C quando operadas dentro dos limites nominais. Elas são a escolha ideal para processos que demandam controle fino de temperatura e reprodutibilidade de bateladas, como na indústria farmacêutica, biotecnológica e de alimentos.

Já os termopares de isolação mineral (Tipos K, J, N, S e R) destacam-se pela robustez construtiva e pelo tempo de resposta extremamente rápido. A compactação de óxido de magnésio (MgO) de alta pureza no interior da bainha metálica isola eletricamente os condutores, protege o elemento contra contaminação atmosférica e concede ao conjunto flexibilidade para ser curvado em geometrias complexas de instalação sem comprometer o desempenho isolante.

Eliminando Gargalos de Sinal da Planta até a Sala de Controle

Mesmo o sensor mais preciso do mercado perde sua utilidade se a transmissão do sinal até o sistema de supervisão (SCADA) for degradada por ruídos de radiofrequência, quedas de tensão ou loops de terra. A integridade do dado medido no campo depende diretamente da qualidade da infraestrutura de condicionamento de sinal.

Em instalações industriais onde os sensores estão posicionados a dezenas ou centenas de metros dos painéis de automação, a conversão do sinal mV ou Ohm no próprio cabeçote de ligação do sensor é a estratégia mais eficiente. A aplicação de transmissores de temperatura de alta precisão converte variações de resistência ou milivoltagem em um sinal analógico robusto de 4-20mA com protocolo HART ou saídas digitais Modbus, tornando a medição imune às interferências causadas por motores elétricos, inversores de frequência e cabos de potência.

A Relação entre Vibração Mecânica e Falha Prematura do Elemento Sensor

Em bombas, compressores, extrusoras e motores de grande porte, a vibração mecânica constante é uma das principais causas de interrupção não programada por quebra da fiação do sensor. A fadiga do metal nas junções de solda e o desgaste mecânico pelo atrito contra o fundo do poço de proteção levam a circuitos abertos intermitentes, gerando alarmes falsos e paradas preventivas desnecessárias.

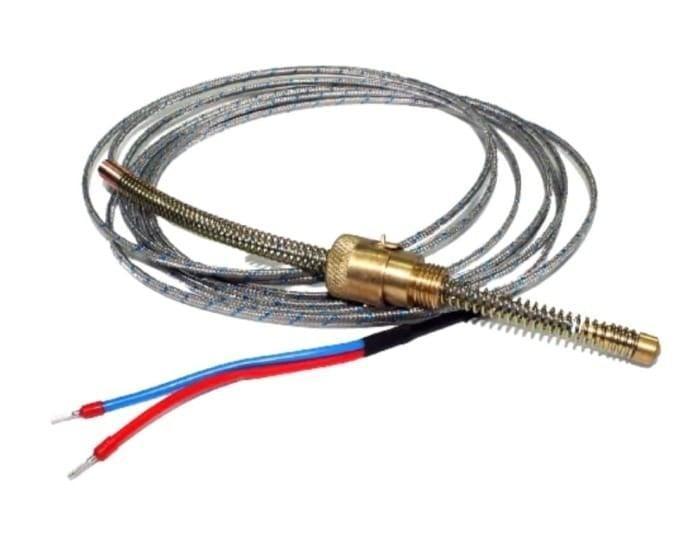

Para mitigar esse problema em superfícies blindadas e zonas de alto impacto vibratório, o design mecânico do sensor precisa ser adaptado. A utilização de sensores tipo baioneta com ajuste por mola assegura que a ponta sensível permaneça em contato físico contínuo com a parede do alojamento, absorvendo as oscilações mecânicas sem perder a pressão de encosto necessária para uma transferência térmica rápida e estável.

Redução de Paradas Não Planejadas através de Manutenção Preditiva e Calibração

A transição de um modelo de manutenção reativo para uma estratégia preditiva depende de diagnósticos confiáveis obtidos diretamente da instrumentação de campo. Sensores de temperatura que operam sob condições severas sofrem degradação contínua, conhecida como deriva térmica. Sem um programa regular de aferição e calibração rastreável RBC (Rede Brasileira de Calibração / ISO 17025), o sensor continua enviando sinais para o sistema, mas com um desvio progressivo em relação à temperatura real.

A implementação de rotinas de verificação periódica, aliada à análise das constantes de tempo e isolamento elétrico dos instrumentos, permite identificar a degradação da isolação mineral ou o início de descontinuidade nos filamentos antes que o componente falhe totalmente. Além disso, o correto dimensionamento dos poços de proteção (termopoços) por meio de cálculos de frequência de ressonância (conforme a norma ASME PTC 19.3 TW-2016) evita falhas catastróficas causadas por desprendimento de vértices em tubulações de alta fluidez.

Planet Sensor: Engenharia de Medição Térmica Sob Medida para a Sua Indústria

Na Planet Sensor, compreendemos que cada linha de produção possui desafios singulares de temperatura, pressão, corrosão e vibração. Como fabricantes e especialistas técnicos no desenvolvimento de instrumentação para controle térmico, projetamos conjuntos termométricos completos — desde o elemento primário até a transmissão do sinal — calibrados sob medida para elevar os índices de OEE (Eficiência Global dos Equipamentos) da sua planta.

Consulte nossa equipe de engenharia para diagnosticar gargalos térmicos na sua operação, substituir sensores obsoletos por tecnologias de alto rendimento e implementar soluções que eliminam paradas não programadas. Garanta o controle absoluto do seu processo produtivo com quem é referência em precisão e confiabilidade industrial.
