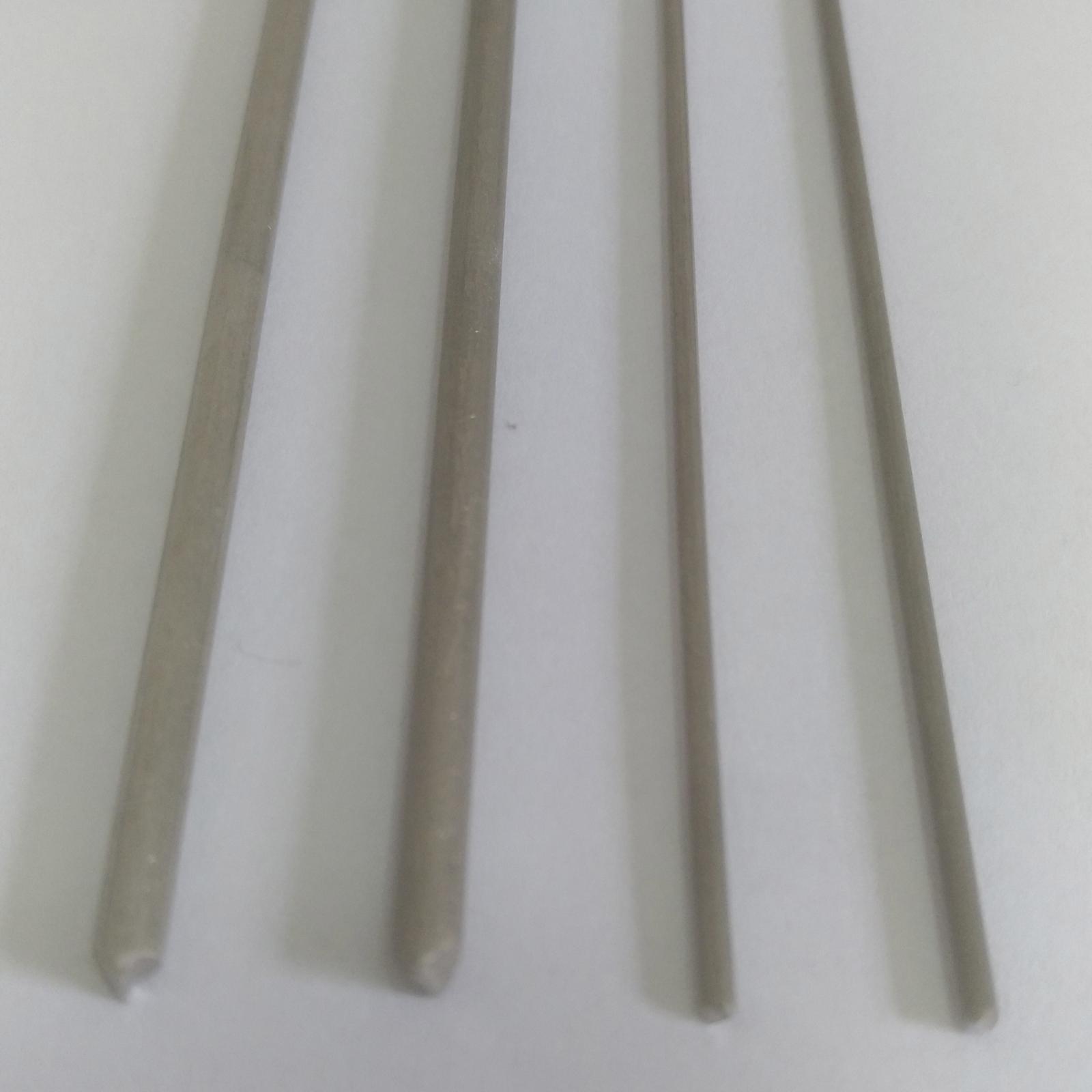

Fios Nus de Alta Precisão para Termopares Industriais

Se você já enfrentou paradas não programadas em fornos de tratamento térmico, flutuações inexplicáveis na qualidade da fusão de materiais ou deriva constante na medição de processos siderúrgicos e petroquímicos, sabe que a causa raiz raramente está no indicador ou no controlador. Na esmagadora maioria das aplicações industriais severas, o gargalo operacional reside na degradação acelerada do elemento sensor, impulsionada pelo uso de condutores com impurezas metalúrgicas ou especificações inadequadas para a atmosfera de trabalho. Garantir a estabilidade térmica e a repetibilidade fabril exige ir direto ao coração da metrologia: a especificação rigorosa de condutores termoelétricos sem isolamento primário, projetados para suportar gradientes extremos sem perder suas propriedades físicas e elétricas.

O Impacto da Pureza Metalúrgica na Repetibilidade Operacional

A medição de temperatura por termopar baseia-se no efeito Seebeck, no qual a diferença de temperatura entre a junta de medição (junta quente) e a junta de referência (junta fria) gera uma força eletromotriz (EMF) proporcional em milivolts. No entanto, a precisão dessa resposta depende diretamente da homogeneidade química ao longo de todo o comprimento do condutor. Quando um material apresenta microcontaminações ou variações na composição da liga durante a sua trefilação, surgem pequenas forças eletromotrizes parasitas ao longo do fio, especialmente nos pontos de alto gradiente térmico.

Na prática de chão de fábrica, esse fenômeno se manifesta como uma deriva térmica progressiva. O sensor continua enviando um sinal elétrico para o sistema de controle, mas o valor exibido não reflete mais a temperatura real do processo. Para aprofundar seu conhecimento sobre os critérios dimensionais e de composição que evitam esse problema, vale a pena analisar o nosso guia completo de ligas e bitolas AWG, no qual detalhamos como a seleção do diâmetro correto reduz a vulnerabilidade à oxidação.

Ligas de alta pureza passam por processos severos de recozimento e purificação em atmosfera controlada. Esse rigor garante que o valor de milivoltagem gerado siga rigorosamente as tabelas de referência internacional, eliminando desvios que forçam os operadores a recalibrar offset de controladores frequentemente ou, pior, a descartar lotes inteiros de produtos por fora de especificação.

Fios Nus de Alta Precisão para Termopares Industriais: Tipos, Ligas e Especificações

A escolha correta do par de fios nus depende essencialmente da faixa de temperatura de operação, da atmosfera do forno (oxidante, redutora, inerte ou vácuo) e da vida útil esperada para o elemento. Os condutores termoelétricos dividem-se em duas categorias principais: metais base e metais nobres.

Termopares de Metal Base (Tipos K, J, N, E e T)

Os condutores de metal base atendem à grande maioria das aplicações fabris até 1260 °C, oferecendo excelente relação custo-benefício e alta saída de sinal em milivolts.

• Tipo K (Chromel / Alumel): É a liga mais utilizada na indústria mundial. Oferece boa resistência à oxidação em atmosferas oxidantes até 1260 °C. No entanto, deve-se evitar seu uso em atmosferas redutoras ou sob o fenômeno de "deterioração verde" (green rot), onde a oxidação seletiva do cromo altera a curva de resposta do condutor.
• Tipo N (Nicrosil / Nisil): Desenvolvido como uma evolução do Tipo K, apresenta maior estabilidade contra a oxidação em altas temperaturas e minimiza os efeitos de ordenação de curto alcance na estrutura cristalina, tornando-se a escolha ideal para tratamentos térmicos de alta exigência.
• Tipo J (Ferro / Constantan): Muito empregado na indústria de transformação de plásticos e fundição de baixa temperatura. Possui excelente desempenho em atmosferas redutoras, mas o fio de ferro oxida rapidamente em ambientes úmidos ou oxidantes acima de 760 °C.

Termopares Nobres de Platina (Tipos S, R e B)

Para processos com temperaturas elevadas que ultrapassam 1200 °C e chegam até 1700 °C, os condutores à base de Platina e Ródio são indispensáveis. Eles oferecem altíssima estabilidade química e resistência mecânica à fluência em condições extremas.

• Tipo S (Platina 10% Ródio / Platina): O padrão mundial para medições de alta precisão até 1480 °C em atmosferas oxidantes ou inertes. Exige isoladores cerâmicos de alta alumina (99,7% Al2O3) para evitar a contaminação da platina por sílica.
• Tipo R (Platina 13% Ródio / Platina): Similar ao Tipo S, porém fornece uma saída EMF ligeiramente superior, sendo amplamente adotado em indústrias vidreiras e cerâmicas.
• Tipo B (Platina 30% Ródio / Platina 6% Ródio): Indicado para temperaturas contínuas de até 1700 °C. Sua curva de compensação permite o uso de cabos de cobre comum na junta de referência em temperaturas ambiente moderadas.

Dimensionamento de Bitolas AWG e Dinâmica de Resposta Térmica

A seleção da bitola (diâmetro do fio) representa um constante equilíbrio entre durabilidade mecânica e tempo de resposta dinâmica. Quanto maior o diâmetro do condutor, maior será sua resistência à oxidação em altas temperaturas e maior a sua integridade física contra choques e vibrações mecânicas.

Por outro lado, fios de maior bitola — como o AWG 8 (3,25 mm) ou AWG 14 (1,63 mm) — possuem massa térmica elevada. Isso significa que o elemento sensor demorará mais tempo para absorver o calor do meio e atingir o equilíbrio térmico, reduzindo a velocidade de resposta a variações térmicas rápidas no processo.

Em contrapartida, bitolas mais finas — como AWG 20 (0,81 mm), AWG 24 (0,51 mm) ou AWG 30 (0,25 mm) — oferecem tempos de resposta quase instantâneos, sendo fundamentais em testes laboratoriais, reatores químicos de rápida cinética e processos de esterilização. Contudo, esses fios nus finos possuem menor vida útil quando expostos diretamente a atmosferas agressivas, exigindo proteção cerâmica reforçada ou bainhas de proteção herméticas.

Montagem, Isolamento Cerâmico e Proteção do Elemento Sensor

Como os fios nus não possuem isolamento elétrico próprio, a montagem do elemento termoelétrico exige o uso de missangas ou tubos isoladores cerâmicos multicolunas. A escolha da cerâmica é tão crítica quanto a própria liga metálica:

• Alumina Recristalizada (Ker 710 - High Alumina): Isenta de sílica, com pureza superior a 99,7%. É o único material recomendado para isolar fios nus de termopares nobres (S, R, B), pois evita que o silício migre para a estrutura da platina, o que causaria fragilização e alteração da milivoltagem.
• Porcelana / Alumina Porosa (Ker 610): Adequada para termopares de metal base (K, J, N) em temperaturas operacionais moderadas de até 1200 °C, oferecendo excelente choque térmico e proteção mecânica a um custo acessível.

A montagem final da junta quente (solda do ponto de medição) deve ser realizada por processos de fusão TIG ou plasma sem adição de material fabril externo, garantindo que o ponto de contato seja constituído unicamente pelas próprias ligas do termopar, preservando a pureza metrológica.

Integridade do Sinal: Da Saída do Elemento à Sala de Controle

A medição precisa captada pelos condutores nus de alta pureza no interior do forno pode ser completamente invalidada se a transmissão do sinal até o sistema de automação for negligenciada. Ao sair do cabeçote de proteção do sensor, a variação de milivolts precisa percorrer distâncias que, por vezes, superam dezenas de metros dentro da fábrica.

Para garantir que o gradiente térmico entre a cabeça do sensor e o painel elétrico não gere leituras falsas, é essencial aplicar cabos de compensação e extensão com ligas termoelétricas idênticas ou compatíveis às dos fios nus do elemento. Qualquer junção de metais genéricos, como o cobre comum, criará juntas frias indesejadas e introduzirá erros sistemáticos à medição.

Em instalações com alto índice de ruído eletromagnético provocado por inversores de frequência e motores de grande porte, transformar esse sinal de milivolt ainda no ponto de medição é a melhor prática de engenharia. Utilizar transmissores de temperatura para painel ou montados diretamente no cabeçote converte o sinal EMF em um laço de corrente de 4 a 20 mA robusto e imune a interferências externas.

Limites de Erro e Calibração Metrológica Padrão ASTM / IEC

A confiabilidade de um termopar construído com condutores nus é atestada pelo cumprimento das normas mundiais de tolerância, como a ASTM E230 e a IEC 60584. Tais especificações dividem os condutores em tolerância Standard (Padrão) e Special (Especial / Classe 1).

Fios nus fabricados sob a classificação de Tolerância Especial (Special Limits of Error) possuem margem de desvio reduzida pela metade em relação aos fios padrão. Por exemplo, enquanto um termopar Tipo K standard apresenta erro máximo de ±2,2 °C ou ±0,75% da leitura, a liga de tolerância especial reduz a incerteza para ±1,1 °C ou ±0,4%. Em processos críticos de endurecimento de ligas aeroespaciais ou sinterização de pós metálicos, essa diferença representa o limiar entre a aprovação do material e a rejeição total do lote.

A validação metrológica deve ser mantida por meio de calibração periódica por comparação em blocos secos ou fornos tubulares de alta estabilidade, utilizando termopares de referência rastreáveis RBC (Rede Brasileira de Calibração).

Eficiência Operacional e Retorno do Investimento

Substituir conjuntos sensores genéricos por elementos montados com fios nus de alta precisão e procedência garantida não é uma despesa de manutenção, mas um investimento direto na eficiência energética do processo. Fornos operando com sensores desgastados ou com deriva e desvio de sinal consomem mais combustível ou energia elétrica para compensar leituras falsamente baixas.

Além disso, o custo de aquisição do fio nu representa uma fração irrisória diante dos prejuízos causados por um refugo de produção ou por um fechamento não programado de linha para substituição prematura do sensor. Investir em condutores calibrados, com liga homogênea e bitola dimensionada corretamente, garante máxima disponibilidade operacional e repetibilidade absoluta do seu processo térmico.

Na Planet Sensor, projetamos e fornecemos soluções termoelétricas sob medida para os desafios mais severos da indústria. Nossa equipe técnica está pronta para avaliar as condições de temperatura, atmosfera e mecânica da sua planta, especificando a liga e a bitola exatas para maximizar a durabilidade e a precisão das suas medições. Entre em contato com nossos especialistas e otimize o desempenho térmico de sua fábrica.
