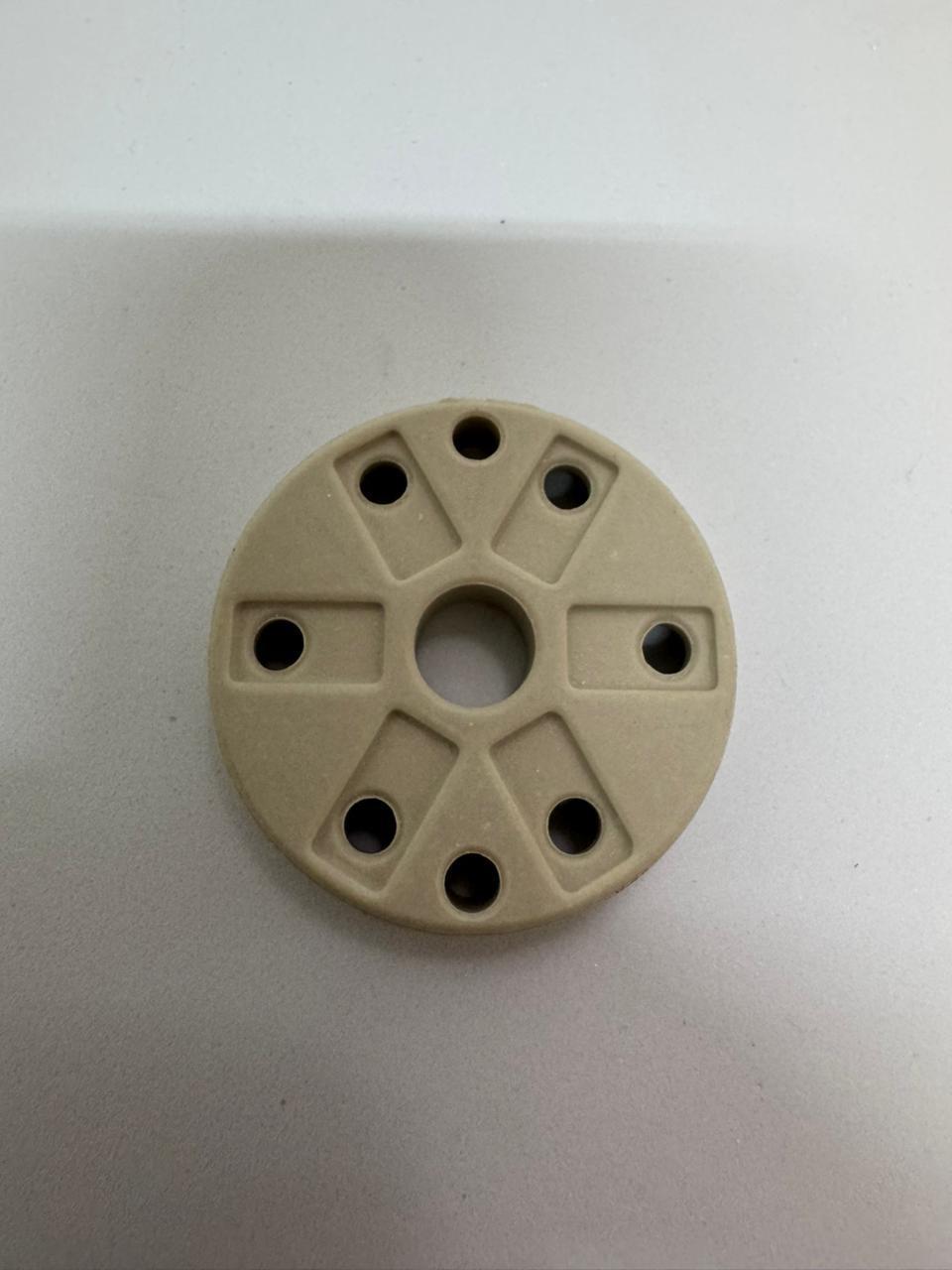

Bloco de 6 Bornes para Cabeçotes com Alta Precisão

Na rotina de automação e controle térmico de processos industriais críticos, uma fração de Ohm ou uma variação de microvolts na transmissão do sinal pode ser a diferença entre a máxima eficiência energética e o refugo total de uma corrida de produção. Muitas falhas intermitentes de medição, atribuídas erroneamente a sensores defeituosos ou a transmissores descalibrados, nascem na verdade na interface mais negligenciada da malha de temperatura: o conector instalado no interior do invólucro de proteção. Quando a planta exige monitoramento redundante, sistemas de segurança SIS (Safety Instrumented System) ou circuitos duplos de Pt100 a três fios, a escolha do componente de conexão não pode ser um detalhe secundário. O desempenho do conjunto depende diretamente da estabilidade elétrica e mecânica oferecida pela terminação técnica.

Bloco de 6 Bornes para Cabeçotes com Alta Precisão: A Base da Sinalização Crítica

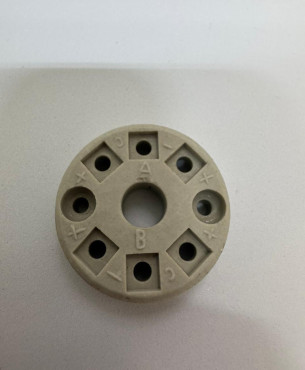

O Bloco de 6 Bornes para Cabeçotes com Alta Precisão foi desenvolvido para atender às demandas mais severas do processamento térmico industrial, onde a integridade eletromecânica do ponto de conexão é vital. Fabricado tipicamente com corpo em cerâmica de esteatita (C220) de altíssima isolação dielétrica, este componente garante que não ocorra fuga de corrente ou interferência entre canais, mesmo em ambientes operacionais submetidos a temperaturas contínuas elevadas que ultrapassam 300 °C no interior do invólucro.

Diferente de conectores convencionais em polímeros de baixa especificação, que sofrem ressecamento, cristalização e trincas sob ciclagem térmica, a base cerâmica de alta densidade mantém a sua rigidez estrutural inalterada ao longo do tempo. Além disso, a disposição simétrica dos 6 bornes de latão niquelado ou aço inoxidável permite uma montagem organizada e limpa, minimizando o risco de curto-circuito acidental durante os trabalhos de manutenção corretiva ou preventiva no campo.

Anatomia Construtiva e Materiais de Alta Condutividade

Para assegurar uma leitura de temperatura sem desvios, a engenharia do bloco cerâmico foca em erradicar a resistência de contato parasitária. Os terminais metálicos são projetados para oferecer excelente condutividade elétrica aliada a uma alta resistência à oxidação atmosférica e química. Cada conector possui parafusos de fixação com roscas usinadas sob tolerâncias rigorosas e arruelas de pressão do tipo estriada ou mola, evitando o afrouxamento provocado por vibração mecânica contínua de compressores, bombas e tubulações de grande porte.

A resistência mecânica do corpo cerâmico suporta o torque de aperto adequado sem estalar ou trincar a base. Esse detalhe construtivo garante que a área de contato entre a fiação do elemento sensor e os condutores de saída mantendo-se firme e constante sob qualquer condição de operação industrial.

Aplicações Práticas: Por Que Especificar 6 Terminais na Instrumentação Industrial?

A escolha de uma arquitetura de seis pontos de conexão atende a configurações específicas de sensorização que demandam alta densidade de sinal em um espaço físico limitado. As principais montagens encontradas nos processos industriais incluem:

• RTD Duplo (Pt100 ou Pt1000) a 3 Fios: É a configuração mais clássica e exigida em malhas de segurança. Cada elemento termorresistivo exige três condutores para a compensação automática da resistência dos cabos pelo transmissor ou CLP. Multiplicando dois elementos independentes por três fios, obtém-se exatamente a necessidade de 6 bornes isolados no mesmo cabeçote.
• Termopares Duplos com Blindagem Aterrada: Em instalações com dois termopares no mesmo tubo de proteção (por exemplo, Tipo K ou Tipo N duplos), utilizam-se quatro bornes para os condutores positivos e negativos e os dois bornes remanescentes para a continuidade da malha de aterramento e blindagem contra ruídos eletromagnéticos de radiofrequência e inversores de frequência.
• RTD Triplo a 2 Fios: Embora menos comum em processos de alta precisão, em medições de grande extensão ou sistemas de multipontos, a configuração de 6 bornes comporta até três termorresistências independentes a dois fios em um único ponto de medição.

Ao implementar soluções completas para blocos de ligação industrial, as equipes de instrumentação eliminam a necessidade de utilizar dois sensores separados para obter redundância, economizando espaço físico na tubulação, reduzindo custos de furação em vasos de pressão e simplificando o plano de calibração periodicamente exigido pelas normas ISO/IEC 17025.

Resistência à Fadiga Mecânica e Variações Extremas de Temperatura

Ambientes industriais como refinarias, siderúrgicas, indústrias químicas e usinas de açúcar e álcool submetem os instrumentos de campo a severas amplitudes térmicas diárias e a vibrações de baixa e alta frequência. Quando a fiação de sinal passa por dilatação e contração contínuas, os pontos de fixação por parafuso tendem a perder o torque original se o bloco de ligação não for dimensionado corretamente.

Um bloco de ligação com baixa qualidade cerâmica pode absorver umidade do ar quando o processo esfria, reduzindo a resistência de isolamento para valores abaixo de 100 MΩ. Essa fuga de corrente para a carcaça do cabeçote distorce o sinal de milivoltagem dos termopares ou altera a medição Ohmic do Pt100, gerando um erro sistemático de leitura que o sistema de controle não consegue diagnosticar automaticamente. O bloco cerâmico de alta precisão com 6 terminais possui baixíssima porosidade (esteatita vitrificada ou tratada), impedindo a higroscopia e mantendo a isolação elétrica perfeita em qualquer clima.

Além da isolação cerâmica, a perfeita integração do conector com os cabeçotes de proteção industrial em alumínio injetado, ferro fundido ou aço inoxidável assegura um invólucro estanque e biologicamente inerte contra vapores corrosivos, gases ácidos e poeira em suspensão.

O Efeito da Termoeletricidade Parasita e Como Minimizá-lo

Em medições com termopares (seja Tipo J, K, T, E, N ou ligas nobres como R, S e B), qualquer transição entre metais diferentes cria uma nova junção termoelétrica indesejada, conhecida como efeito Seebeck parasita. Se o terminal do bloco de ligação estiver submetido a um gradiente térmico (temperatura diferente entre o lado de entrada do sensor e o lado de saída do cabo de extensão), essa diferença gerará uma tensão em microvolts que será somada ou subtraída do sinal real do sensor.

Os bornes de alta precisão são usinados em ligas metálicas com propriedades térmicas homogêneas e massa dimensionada para garantir o equilíbrio térmico instantâneo entre os pontos de conexão. Essa simetria térmica no interior da caixa de ligação neutraliza a geração de força eletromotriz (FEM) parasita, garantindo que a milivoltagem enviada ao painel corresponda exatamente à temperatura do processo monitorado.

Critérios do Engenheiro de Instrumentação para Seleção de Bornes Ceramicados

Para especificar de forma assertiva o bloco de conexão adequado para a sua planta, o engenheiro de manutenção e projeto deve avaliar parâmetros que vão além do diâmetro externo da peça. A tabela de requisitos deve considerar:

1. Distância de Esforço elétrico (Creepage e Clearance)

A distância física entre os terminais energizados e entre os terminais e o corpo metálico do cabeçote precisa atender aos requisitos de isolação para evitar centelhamento ou arcos elétricos em malhas de alta impedância ou em áreas classificadas (Ex-d / Ex-i) sob atmosferas explosivas.

2. Tipo de Parafuso e Terminal de Encaixe

O design das garras de fixação do borne deve ser projetado para prender tanto condutores rígidos quanto cabos flexíveis com terminais do tipo ilhós ou olhal. A cabeça do parafuso deve oferecer fenda combinada (fenda simples e Philips) profunda para evitar o espanamento durante as manutenções no campo.

3. Compatibilidade Dimensional e Padrões de Montagem

A distância entre os furos de fixação do bloco cerâmico deve alinhar-se perfeitamente com as torres internas do cabeçote industrial. Verificar o diâmetro do furo central para a passagem das hastes do elemento sensor (bainhas metálicas de 3mm, 6mm ou 8mm) evita que haja atrito mecânico ou esmagamento dos condutores internos do termopar ou termorresistência.

Para aprofundar seu conhecimento sobre os diferentes formatos industriais e métodos de montagem, recomendamos a leitura do artigo técnico sobre os modelos de blocos cerâmicos tipo CBI e APE, onde abordamos detalhadamente as variações geométricas e suas aplicações normatizadas DIN.

Boas Práticas de Instalação e Manutenção Preventiva

A garantia da máxima precisão na medição de temperatura não termina no momento da compra do componente; ela se estende à qualidade da instalação executada pelas equipes de instrumentação e eletrotécnica. Algumas diretrizes práticas devem ser seguidas rigorosamente:

• Uso de Ferramentas Calibradas: Aplicar o torque correto nos parafusos de conexão conforme recomendado pelo fabricante. O aperto insuficiente gera mau contato e ruído elétrico; o aperto excessivo pode quebrar os filamentos internos do cabo de extensão ou danificar a rosca do borne.
• Prensa-Cabos Adequados: Garantir que a entrada do cabo no cabeçote esteja selada por um prensa-cabo com grau de proteção adequado (IP66, IP67 ou IP68). A entrada de água de chuva ou lavagem com jato de alta pressão degrada rapidamente a superfície da cerâmica se houver acúmulo de sujeira condutiva.
• Identificação Clara dos Condutores: Em uma montagem de 6 bornes para duplo Pt100, a inversão de um único fio de compensação altera a curva de calibração do transmissor, gerando erros de dezenas de graus Celsius no sistema SCADA ou DCS. O uso de anilhas identificadoras nos cabos é obrigatório.
• Inspeção Visual e Térmica: Durante as paradas de manutenção, utilizar uma câmera termográfica para inspecionar os cabeçotes de processo. Pontos quentes no bloco cerâmico indicam alta resistência de contato provocada por oxidação ou parafuso frouxo.

Conclusão: Confiabilidade de Processo Começa nos Detalhes

Especificar um Bloco de 6 Bornes para Cabeçotes com Alta Precisão é um investimento de baixo custo relativo com um retorno massivo na estabilidade operacional de qualquer planta industrial. Ao garantir uma interface neutra, isolada e resistente às piores condições ambientais, a sua equipe de instrumentação reduz o tempo médio de reparo (MTTR), elimina alarmes falsos de temperatura e assegura a repetibilidade necessária para produzir com qualidade e segurança total.

A Planet Sensor desenvolve e fornece uma linha completa de sensores de temperatura, cabeçotes de proteção, poços termométricos e acessórios cerâmicos projetados sob os mais rigorosos padrões da engenharia metrológica. Entre em contato com nossos especialistas para dimensionar o conjunto de termometria ideal para a sua aplicação técnica.
