Bloco até 4 Bornes para Conexão Segura no CBI

Em plantas industriais de grande porte, poucas falhas são tão frustrantes e dispendiosas para a instrumentação quanto leituras oscilantes de temperatura decorrentes de conexões elétricas instáveis. Um parafuso de borne que cede devido à vibração contínua em uma bomba de alta pressão ou uma base conectora que se deforma sob fadiga térmica pode interromper uma linha de produção inteira por causa de um sinal ruidoso ou falso alarme de sobretemperatura. Quando tratamos de instrumentação de processo crítica, a integridade do ponto de transição elétrica dentro do invólucro não é um mero detalhe de montagem; é o pilar elétrico que garante a precisão de todo o malha de controle de temperatura.

Bloco até 4 Bornes para Conexão Segura no CBI

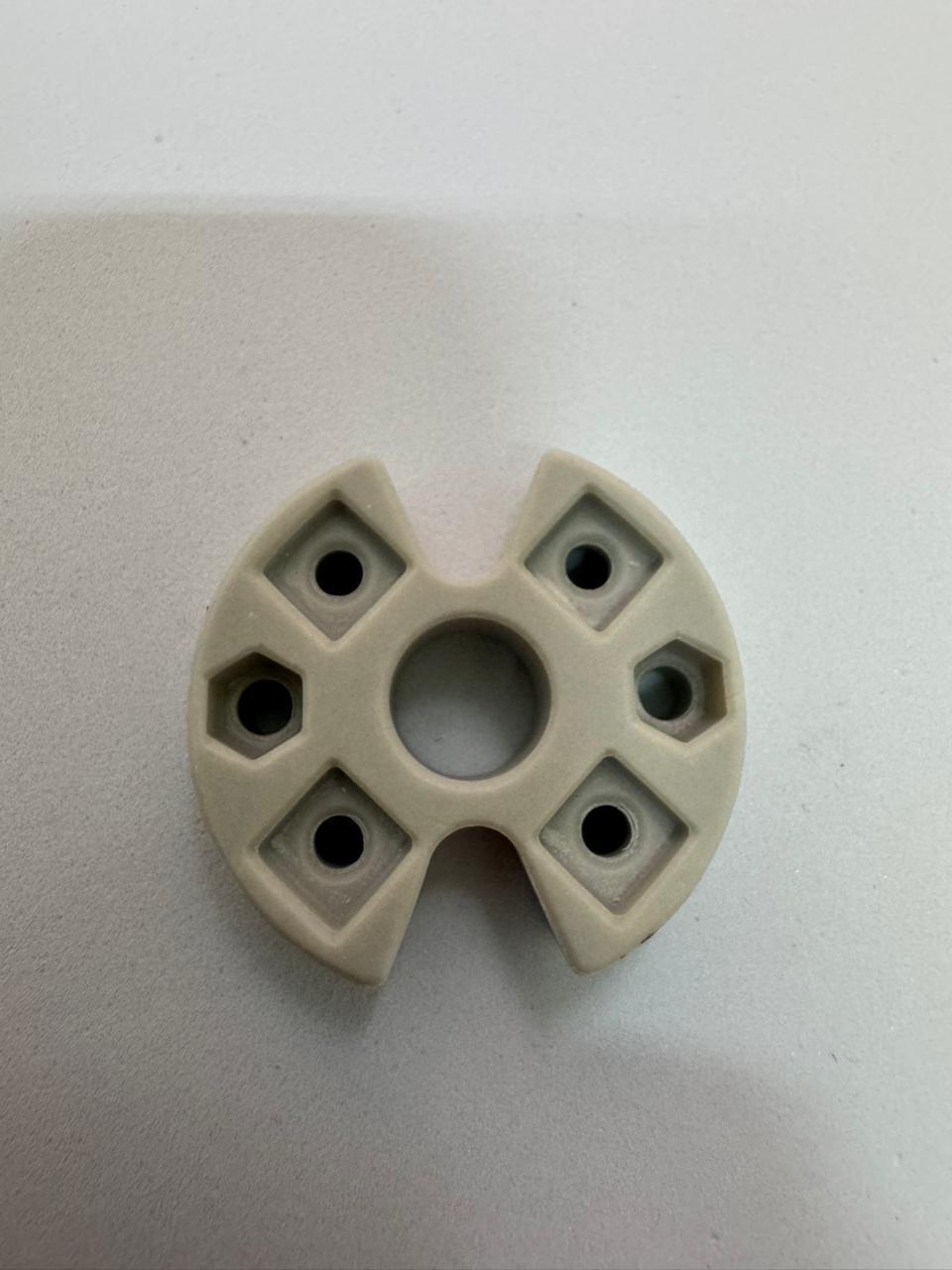

O Bloco até 4 Bornes para Conexão Segura no CBI foi projetado especificamente para atender às exigências mecânicas e elétricas dos ambientes industriais mais severos. Desenvolvido para ser alojado no interior de cabeçotes do tipo CBI, este componente atua como a interface física crucial entre os elementos sensores (como termorresistências e termopares) e o cabeamento de campo que segue em direção aos transmissores, CLPs ou indicadores de painel.

Construído sobre um corpo cerâmico de alta rigidez dielétrica, este bloco conector acomoda até quatro terminais parafusados em latão niquelado ou liga condutiva tratada, prevenindo a oxidação prematura e garantindo resistência ôhmica de contato extremamente baixa. A presença de 4 bornes independentes e devidamente isolados isola acoplamentos capacitivos e induções que poderiam comprometer a leitura dos sinais de milivolt gerados por termopares ou as variações de fração de ohm medidas por sensores Pt100.

A geometria do bloco é milimetricamente dimensionada para se ajustar ao diâmetro interno e aos pontos de fixação dos cabeçotes padrão CBI. Isso elimina qualquer folga mecânica que possa causar atrito entre as fiações internas e o invólucro metálico. A fixação central ou lateral por parafusos endurecidos assegura que a placa conectora permaneça estática, mesmo quando submetida a níveis de vibração contínua em turbomáquinas ou tubulações sob golpe de aríete.

Impacto da Vibração e Variação Térmica na Integridade do Sinal

Na prática de campo, os sensores de temperatura são frequentemente expostos a ciclos térmicos agressivos. Em fornos de tratamento térmico, reatores químicos e autoclaves, a temperatura interna do cabeçote de conexão pode variar de 30 °C a mais de 180 °C em poucas horas. Quando blocos conectores de baixa qualidade — fabricados com polímeros genéricos — são submetidos a essa oscilação, ocorre o fenômeno do escoamento mecânico do plástico (creep). O material se dilata, perde rigidez e cede à pressão dos parafusos de aperto.

O resultado imediato desse processo é a folga no aperto dos condutores. Em termorresistências Pt100 ligadas a 3 fios, por exemplo, um aumento do mau contato em apenas 1 ohm no condutor de compensação pode gerar um erro de leitura superior a 2,5 °C na medição do processo. Em malhas críticas de refinarias ou indústrias farmacêuticas, uma margem de erro desse porte descalibra a malha e pode levar ao descarte de lotes inteiros de produto.

Para mitigar esses riscos, a utilização do bloco conector adequado deve estar integrada à escolha de uma robusta linha completa de cabeçotes de proteção industrial. Um invólucro bem vedado com índice de proteção IP65 ou IP67, associado a um bornier cerâmico de alta densidade, cria uma barreira impenetrável contra umidade, névoa salina e vapores corrosivos que atacam os pontos de fixação dos fios.

Versatilidade Dimensional para Modelos CBI Grande e APE

Os engenheiros e técnicos de manutenção sabem que nem todos os cabeçotes CBI possuem as mesmas dimensões internas. Dependendo da necessidade de acomodação de poços de proteção mais espessos, extensões nipple-nipple-union ou múltiplos elementos sensores, a escolha do tamanho do invólucro varia bastante no projeto.

Por essa razão, a arquitetura de bornes cerâmicos da Planet Sensor abrange especificações dedicadas para cada dimensão física do cabeçote. Ao especificar o componente para invólucros de maior volume interno, recomenda-se a aplicação do bloco de conexão para cabeçote CBI grande, que oferece maior espaçamento entre os bornes de latão. Esse espaço adicional facilita o manuseio dos fios de campo por parte dos instrumentistas, especialmente ao utilizar fiação de maior bitola (até 2,5 mm²) com terminais do tipo ilhós ou compressão.

Por outro lado, em espaços mais confinados e conjuntos compactos, a versão compatível com o bloco conector para cabeçote CBI APE entrega o mesmo isolamento elétrico em uma área útil otimizada, garantindo que o cabeamento não sofra prensagem ou estresse mecânico durante o fechamento da tampa do cabeçote.

Vantagens da Isolação em Cerâmica de Esteatita em Processos Severos

O grande diferencial tecnológico de um bloco conector de alta confiabilidade está no material utilizado no seu corpo isolante. A esteatita de alta alumina empregada no Bloco até 4 Bornes para Conexão Segura no CBI possui propriedades dielétricas e mecânicas absurdamente superiores aos materiais sintéticos convencionais.

• Resistência à Temperatura Extrema: Suporta temperaturas operacionais contínuas acima de 300 °C na região da conexão sem sofrer vitrificação, deformação física ou perda de rigidez estrutural.
• Rigidez Dielétrica Elevada: Evita fuga de corrente entre os bornes adjacentes, mesmo em ambientes com alta umidade relativa do ar acumulada internamente por condensação.
• Inércia Química: Não reage com gases de processo, vapores ácidos ou óleos lubrificantes que eventualmente penetrem na prensa-cabo durante intervenções mecânicas.
• Resistência Mecânica ao Torque: Permite que o instrumentista aplique o torque de aperto necessário no parafuso do terminal sem o risco de trincar ou esborrechar a base isolante.

Em plantas químicas e de celulose, onde atmosferas agressivas degradam rapidamente componentes de náilon ou baquelite, a estabilidade física da esteatita cerâmica garante anos de operação contínua sem manutenção preventiva suplementar no bloco conector.

Configurações Típicas de Cabeamento: Pt100 3 e 4 Fios e Termopares Duplos

A presença de até 4 bornes no mesmo bloco confere uma flexibilidade operacional indispensável no estoque de peças de reposição da fábrica. Com um único modelo de bornier cerâmico instalado nos cabeçotes CBI, a equipe de instrumentação consegue atender a diversas topologias de sensores de temperatura:

1. Termorresistência Pt100 a 3 Fios: Utiliza 3 bornes (2 para a malha de compensação de resistência de cabo e 1 para o sinal), deixando 1 borne vago que pode ser utilizado para ancoragem do cabo de blindagem (shield) ou aterramento local.
2. Termorresistência Pt100 a 4 Fios: Ocupa a totalidade dos 4 bornes, sendo a configuração ideal para medições de altíssima precisão laboratorial ou de custódia, eliminando completamente a interferência da resistência elétrica dos condutores de ligação.
3. Termopar Duplo (Ex: Tipo J ou K duplo): Acomoda perfeitamente as duas juntas de medição distintas (4 fios no total), permitindo redundância de sinal em malhas de segurança SIL (Safety Integrity Level) sem a necessidade de instalar dois sensores independentes no processo.

Esta versatilidade é fundamental quando combinada com a instalação de sensores de termorresistencia mineral de alta isolacao, onde a resposta dinâmica rápida do sensor precisa ser transmitida até a sala de controle sem qualquer atenuação ou ruído gerado na caixa de junção.

Boas Práticas de Instalação e Manutenção Preditiva em Instrumentação

Para assegurar que o Bloco até 4 Bornes para Conexão Segura no CBI entregue a máxima performance esperada, algumas rotinas operacionais devem ser adotadas no momento da montagem no campo. A negligência em etapas simples da instalação pode comprometer o investimento feito nos sensores de ponta.

Abaixo apresentamos o checklist recomendado pelos nossos especialistas técnicos para a montagem de conjuntos sensores em cabeçotes CBI:

• Decapagem Adequada dos Condutores: Remova a isolação dos cabos na medida exata da cavidade do borne (geralmente entre 5 mm e 7 mm). Excesso de condutor exposto aumenta o risco de curto-circuito entre bornes vizinhos.
• Uso de Terminais Tubulares (Ilhós): Sempre que utilizar cabos flexíveis de multifios, pino-prensa com terminais tubulares estanhados para evitar que vias de cobre soltas entrem em contato com a carcaça do cabeçote.
• Verificação do Torque de Aperto: Utilize chaves de fenda de ponta calibrada e aplique um torque firme, porém controlado. A esteatita suporta o aperto mecânico, mas o aperto excessivo pode espanar a rosca do borne de latão.
• Aplicação de Prensa-Cabos Adequados: Garanta que o cabo de sinal exterior entre no cabeçote CBI através de um prensa-cabo com grau de proteção compatível (ex: M20 x 1,5 ou 1/2" NPT com vedação em nitrila ou viton), prevenindo a entrada de água ou contaminação no bloco.

Incorporar essas práticas reduz em até 85% as chamadas de manutenção não programada decorrentes de falhas de comunicação de sinal ou drift de medição térmica em sistemas SCADA.

Garantia de Desempenho e Confiabilidade com a Planet Sensor

A escolha correta dos acessórios de conexão elétrica determina a longevidade dos seus instrumentos de temperatura. O Bloco até 4 Bornes para Conexão Segura no CBI não é apenas uma peça cerâmica com parafusos; é um componente de engenharia testado para resistir às condições operacionais mais severas da indústria brasileira.

A equipe de especialistas da Planet Sensor possui vasta experiência no dimensionamento e fornecimento de soluções completas em sensores de temperatura, cabeçotes e borniers para os setores petroquímico, siderúrgico, alimentício, farmacêutico e de geração de energia. Se você busca eliminar ruídos de sinal, padronizar seu estoque de manutenção e garantir a máxima confiabilidade nas medições do seu processo, entre em contato com nosso departamento técnico e solicite uma especificação sob medida para a sua planta.
