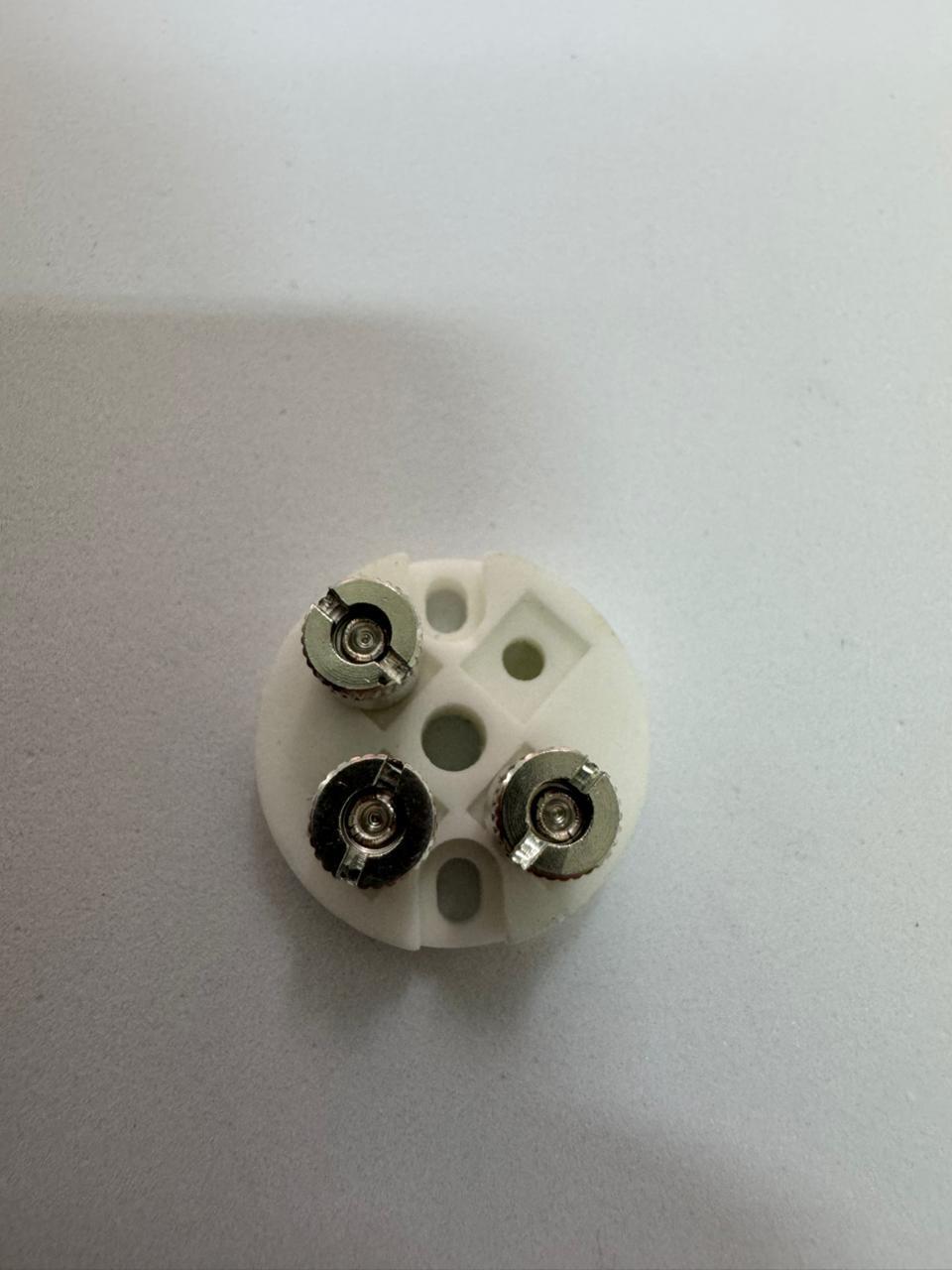

Bloco até 4 bornes Jumo para conexões seguras

A perda de precisão em malhas de controle térmico industrial raramente é provocada por falhas catastróficas instantâneas nos elementos sensores. Na esmagadora maioria das plantas processuais, o verdadeiro vilão é a deriva de sinal provocada por maus contatos elétricos e pela degradação mecânica na caixa de junção do cabeçote. Em ambientes industriais sujeitos a vibração contínua, ciclagem térmica severa e atmosferas quimicamente agressivas, a interface de conexão elétrica entre os condutores do sensor e a fiação de campo torna-se o ponto mais vulnerável de toda a malha de instrumentação. Para engenheiros de processo e equipes de manutenção que necessitam de estabilidade milimétrica na medição de temperatura, garantir uma terminação robusta é o primeiro passo para eliminar paradas não programadas e leituras oscilantes que comprometem a qualidade do produto final.

Bloco até 4 bornes Jumo para conexões seguras

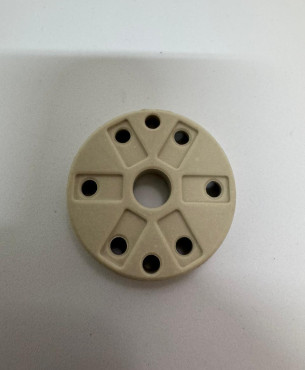

O conector cerâmico projetado para o padrão Jumo representa o estado da arte na fixação elétrica de sensores térmicos em cabeçotes industriais. Projetado com uma estrutura de esteatita de alta rigidez dielétrica, este componente atua como a espinha dorsal de termorresistências e termopares, assegurando estabilidade mecânica e isolamento elétrico mesmo sob condições extremas de operação. A arquitetura de 4 bornes é dimensionada especificamente para oferecer máxima flexibilidade em arranjos de medição críticos, suportando desde sensores Pt100 a quatro fios até montagens duplex com termopares simples.

A integridade da medição de temperatura depende diretamente da constância na resistência de contato nos pontos de fixação. Quando utiliza-se um bloco ate 4 bornes para cabecote jumo, o projeto mecânico dos bornes em latão niquelado com parafusos de retenção em aço inoxidável assegura uma pressão de contato uniforme sobre as ponteiras dos condutores. Essa pressão contínua impede o afrouxamento provocado pela dilatação térmica diferencial dos metais, um fenômeno comum em instalações sujeitas a variações bruscas de temperatura de processo.

A geometria circular compacta do bloco Jumo permite uma montagem perfeitamente ajustada dentro de cabeçotes de proteção de alumínio ou ferro fundido, otimizando o espaço interno para a curvatura dos cabos de sinal sem induzir tensões mecânicas nas soldas do elemento sensor. O alinhamento dos terminais facilita a identificação dos polos positivo e negativo ou dos canais de compensação, agilizando o trabalho da equipe de instrumentação durante rotinas de calibração ou substituição em campo.

Engenharia de Materiais: O Papel da Cerâmica de Alta Alumina na Isolação Térmica e Elétrica

Em ambientes de altíssima exigência, conectores termoplásticos convencionais, como a poliamida ou o PBT, sofrem com o fenômeno da deformação sob carga térmica (creep), além de passarem por ressecamento e cristalização ao longo do tempo. O bloco de conexão padrão Jumo utiliza corpo cerâmico de esteatita sinterizada, um material inorgânico que oferece taxa de absorção de umidade praticamente nula e suporte contínuo a temperaturas operacionais que superam os 300 °C no interior do cabeçote.

As propriedades físico-químicas da cerâmica utilizada garantem vantagens determinantes para a integridade da malha:

• Rigidez Dielétrica Elevada: Impede a ocorrência de correntes de fuga entre os bornes adjacentes, preservando sinais em milivolts (mV) provenientes de termopares.
• Inércia Química: Não reage na presença de vapores de óleo, solventes, gases sulfurosos ou umidade condensada que possam penetrar no cabeçote de proteção.
• Resistência ao Choque Térmico: Absorve variações drásticas de temperatura sem apresentar trincas estruturais ou perda de coesão mecânica.
• Estabilidade Dimensional: Mantém a distância original entre os bornes (pitch), evitando curto-circuitos acidentais por deformação do suporte.

Em processos químicos, farmacêuticos e siderúrgicos, onde os sensores são submetidos a ciclos contínuos de aquecimento e resfriamento, a estabilidade da base cerâmica é a principal garantia de que o valor de resistência do isolamento se manterá acima de 100 MΩ a 500 Vcc, conforme exigido pelas normas técnicas internacionais de segurança em instrumentação.

Arquitetura Elétrica em Sensores Pt100 (3 e 4 Fios) e Termopares Duplos

A configuração topológica de 4 bornes de conexão oferece a versatilidade necessária para atender às técnicas mais avançadas de medição de temperatura. Em termorresistências Pt100 ou Pt1000, a utilização do circuito a 4 fios é o método mais preciso para neutralizar completamente os efeitos da resistência parasitária dos cabos de extensão. O sinal de medição gerado pelo elemento sensor é conduzido independentemente dos fios de alimentação de corrente, eliminando erros de leitura provocados pela distância entre o sensor e o transmissor ou indicador.

Quando a aplicação exige a instalação de um sensor secundário para redundância e segurança operacional (como em sistemas SIS/SIL), a arquitetura do bloco permite a conexão de dois termopares independentes do Tipo K, J, T ou N. Cada termopar utiliza dois bornes dedicados, garantindo isolamento galvânico entre os canais e permitindo a conexão direta aos cabos de compensacao e extensao sem necessidade de junções intermediárias no cabeçote.

Tabela de Compatibilidade de Conexão por Configuração de Sensor

A escolha correta da pinagem no bloco de 4 bornes varia de acordo com o tipo de sensor e o protocolo de instrumentação adotado na planta:

• Pt100 a 2 Fios: Utiliza 2 bornes (fio vermelho e fio branco), ideal para distâncias curtas onde a resistência do cabo é desprezível.
• Pt100 a 3 Fios: Utiliza 3 bornes (dois fios de mesma cor para compensação de ponte e um fio de medição), o padrão mais difundido na indústria processual.
• Pt100 a 4 Fios: Utiliza os 4 bornes integralmente (dois para excitação de corrente e dois para medição de tensão), oferecendo precisão laboratorial no campo.
• Termopar Duplo (Ex: 2x Tipo K): Utiliza os 4 bornes (Canal A: Bornes 1-2; Canal B: Bornes 3-4), garantindo redundância total de leitura.

Mitigação de Ruído Eletrônico e Proteção Contra Vibração Mecânica

A presença de motores elétricos, inversores de frequência e bombas nos arredores das linhas de tubulação gera campos eletromagnéticos que podem induzir ruídos de alta frequência no sinal analógico dos sensores. Além disso, a vibração mecânica harmônica atua continuamente sobre as conexões rosqueadas, podendo provocar o afrouxamento progressivo dos parafusos do borne. Quando a força de aperto diminui, surgem microarcos elétricos e oxidação localizada, aumentando drasticamente a resistência do ponto de contato.

O bloco com padrão Jumo incorpora lâminas de aperto sob os parafusos de fixação. Essa mecânica de prensa-cabo interna distribui a força de aperto de forma homogênea sobre os fios rígidos ou flexíveis (com ou sem ilhós), prevenindo o cisalhamento dos filamentos de cobre ou das ligas especiais do termopar. A pressão constante exercida pela lâmina atua como uma arruela de pressão natural, travando o parafuso e anulando os efeitos da vibração contínua.

Em instalações operando em grande escala que também empregam blocos de bornes formato DIN B, a padronização dos conectores Jumo de 4 bornes em setores específicos simplifica o inventário de manutenção, permitindo uma substituição rápida e segura sem necessidade de adaptar a fiação existente ou modificar o leiaute do cabeçote.

Diretrizes Técnicas de Instalação e Práticas de Manutenção Preventiva

Para garantir que a performance do conector cerâmico se mantenha ao longo de anos de operação contínua, a equipe de montagem e instrumentação deve seguir procedimentos criteriosos durante a instalação inicial e nas rotinas de calibração periódica:

1. Decapagem Adequada do Condutor: Remova a isolação dos fios na extensão exata da cavidade do borne (geralmente entre 5 mm e 7 mm). Decapagens excessivas deixam o condutor exposto ao ambiente interno do cabeçote, aumentando o risco de curto-circuito com a carcaça metálica.
2. Uso de Terminais Ilhós Tubular: Em condutores flexíveis de sinal, a utilização de ponteiras crimpadas evita que filamentos soltos entrem em contato com bornes vizinhos.
3. Aplicação do Torque Correto: Utilize chaves dinamométricas de precisão ajustadas para o torque recomendado pelo fabricante (geralmente entre 0,4 Nm e 0,6 Nm). O excesso de torque pode espanar a rosca de latão ou trincar a estrutura cerâmica, enquanto o torque insuficiente gera aquecimento por efeito Joule.
4. Inspeção Visual e Térmica: Durante as paradas programadas, utilize termografia infravermelha no bloco de junção para identificar possíveis pontos quentes resultantes de degradação da conexão ou contaminação por umidade.

Especificação Comercial e Retorno de Investimento (ROI) em Instrumentação

Sob a perspectiva da gestão industrial, a escolha de componentes de conectividade de alta qualidade representa uma fração mínima do custo total de instalação de uma malha de controle de temperatura. No entanto, as consequências da especificação de um bloco de bornes de baixa qualidade podem se traduzir em perdas produtivas massivas. Um único falso alarme de sobretemperatura gerado por flutuação de resistência no borne pode disparar o desligamento de emergência de uma caldeira ou de um reator químico, gerando custos de parada operacionais desproporcionais ao valor da peça.

A especificação do bloco de até 4 bornes Jumo pela equipe da Planet Sensor garante a integração perfeita com sensores projetados sob encomenda ou padronizados de fábrica. Ao investir em uma infraestrutura de conexão cerâmica robusta, sua planta reduz sensivelmente o tempo médio entre falhas (MTBF) das malhas térmicas, diminui a necessidade de calibrações corretivas fora de agenda e garante a repetibilidade dos processos operacionais.

Para otimizar o desempenho das suas malhas de controle e selecionar os melhores componentes para seus sensores de temperatura, consulte os especialistas técnicos da Planet Sensor e obtenha o suporte ideal para a sua aplicação industrial.
