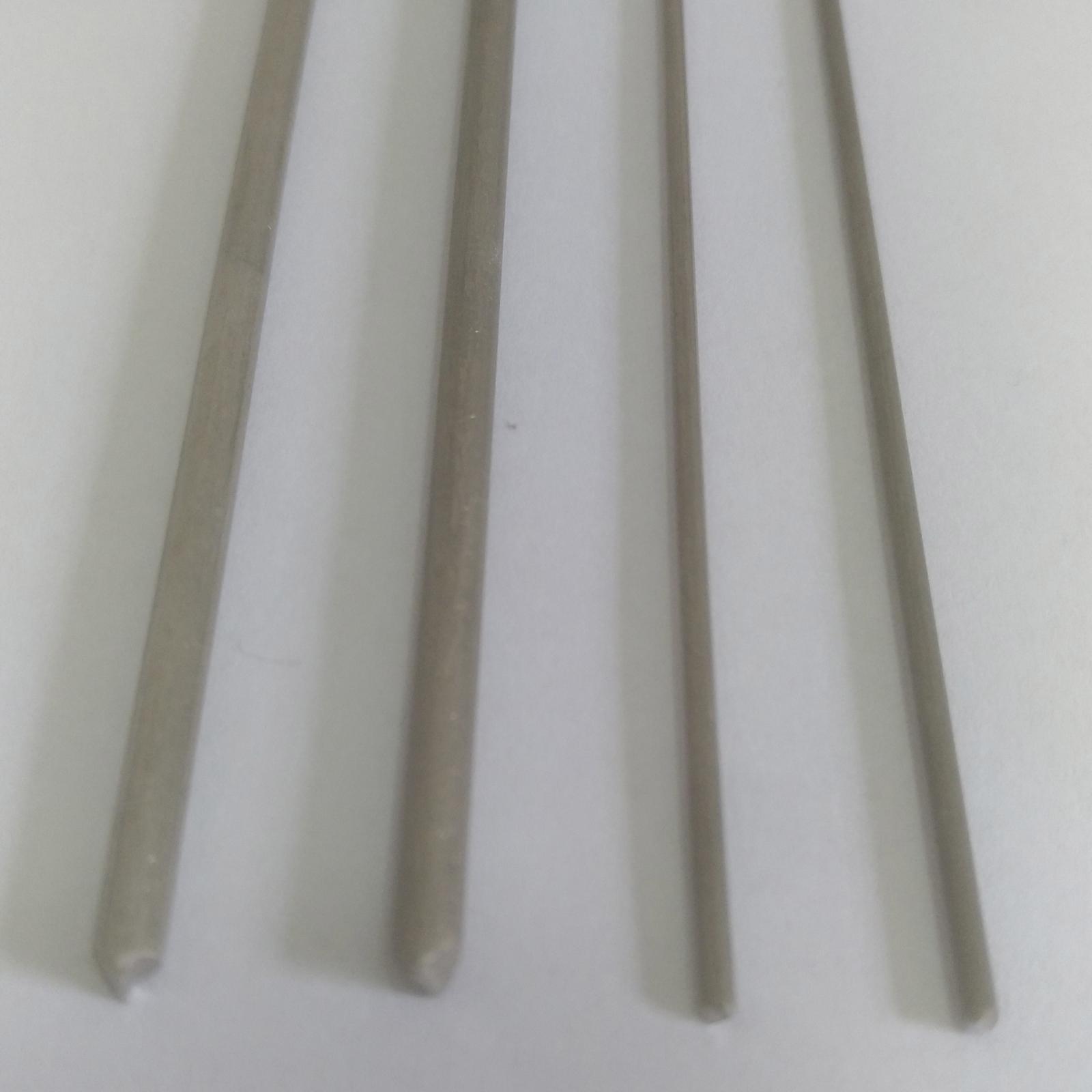

Fios Nus de Alta Precisão para Termopares Industriais

Se a sua planta industrial opera processos térmicos de alta severidade — como fornos de tratamento térmico, reatores petroquímicos, linhas de sinterização ou fusão de vidro —, você certamente já enfrentou o impacto do desvio de calibração silencioso. Uma deriva na leitura de apenas 3°C a 5°C, provocada por microimpurificações ou descontinuidade metalúrgica nos condutores de medição, é suficiente para comprometer a microestrutura de uma liga metálica, desqualificar um lote inteiro de alto valor e gerar retrabalho custoso. Na engenharia de instrumentação térmica, a precisão da sua cadeia de controle não começa no indicador digital ou no sistema de supervisão; ela é limitada pela qualidade físico-química dos condutores do elemento primário. É exatamente nessa etapa crucial que o dimensionamento rigoroso de elementos condutores sem isolamento torna-se a linha divisória entre a eficiência operacional sustentável e a perda financeira oculta.

A Física da Termoeletricidade e a Importância da Homogeneidade Metalúrgica

Para compreender por que a seleção do condutor é vital, é necessário analisar o princípio fundamental do Efeito Seebeck. A força eletromotriz (FEM) gerada em um circuito termoolétrico não é criada unicamente na junção de medição (junta quente), mas ao longo de todo o gradiente de temperatura suportado pelos condutores metálicos. Portanto, se a liga metálica apresentar heterogeneidades em sua composição, tensões mecânicas residuais ou contaminações por elementos traço, serão geradas pequenas tensões parasitas ao longo do fio. Essas interferências distorcem o sinal em milivolts enviado ao instrumento, resultando em erros sistemáticos de medição.

Ligas de alta performance exigem um controle metalúrgico rigoroso durante os processos de fusão, trefilação e recozimento. Nos termopares do Tipo K (Cromel / Alumel), por exemplo, pequenas variações na porcentagem de Manganês, Alumínio ou Silício alteram drasticamente a curva FEM versus Temperatura estabelecida pelas normas internacionais. Da mesma forma, nos pares Tipo J (Ferro / Constantan), a pureza do ferro é essencial para evitar a oxidação precoce e garantir a repetibilidade no sinal. A busca por máxima estabilidade exige condutores que mantenham sua estrutura cristalina homogênea mesmo após repetidos ciclos térmicos.

Fios Nus de Alta Precisão para Termopares Industriais: Normalização e Tolerâncias Térmicas

Na especificação técnica de sensores de temperatura, o termo precisão é regido por normas internacionais consolidadas, como a ASTM E230 e a IEC 60584. Os condutores sem revestimento sintético ou mineral fornecidos para montagem e manutenção de sensores são classificados primariamente em duas categorias de erro: Tolerância Padrão (Standard Limits) e Tolerância Especial (Special Limits of Error - SLE ou Classe 1).

Trabalhar com condutores enquadrados na categoria Special Limits of Error (SLE) significa que a margem de erro permitida é reduzida pela metade em comparação às ligas padrão. Por exemplo, enquanto um condutor Tipo K Standard possui uma tolerância de ±2,2°C ou ±0,75% da leitura, um fio de tolerância especial garante limites de ±1,1°C ou ±0,4%. Essa diferença aparentemente sutil reflete em uma economia substancial no consumo de combustível de fornos industriais e na garantia de conformidade técnica com normas rigorosas de auditoria, como a CQI-9 (Indústria Automotiva) e a AMS 2750 (Indústria Aeroespacial).

Dinâmica de Bitolas AWG: Balanceando Tempo de Resposta e Vida Útil

A escolha do diâmetro nominal do fio, medido na escala AWG (American Wire Gauge), envolve um compromisso engenheirado entre inércia térmica e durabilidade mecânica. Fios nus de menor diâmetro oferecem uma resposta dinâmica ultrarrápida, mas são suscetíveis à degradação acelerada sob atmosferas agressivas. Em contrapartida, bitolas mais robustas suportam o ataque térmico e mecânico por longos períodos.

• Bitolas Finas (AWG 24 a AWG 30 / 0,51mm a 0,25mm): Indicadas para aplicações em microreatores, equipamentos de laboratório e locais onde o tempo de resposta precisa ser praticamente instantâneo e a massa do sensor não pode interferir no processo.
• Bitolas Intermediárias (AWG 14 a AWG 20 / 1,63mm a 0,81mm): O padrão ideal para a maioria das montagens industriais em tubos de proteção cerâmicos ou metálicos, combinando boa flexibilidade, rápida transferência de calor e excelente estabilidade de sinal.
• Bitolas Pesadas (AWG 8 a AWG 10 / 3,26mm a 2,59mm): Projetadas para operação contínua em fornos de alta temperatura (acima de 1000°C), onde a taxa de oxidação dos metais base é elevada e a resistência estrutural do elemento é mandatória.

Para projetistas e equipes de manutenção que desejam aprofundar os cálculos de dimensional e tabelas de conversão, vale a pena consultar o nosso guia completo de ligas e bitolas AWG para alinhar perfeitamente o diâmetro do condutor à dinâmica do seu processo térmico.

Mecanismos de Degradação e Fenômenos Metalúrgicos em Altas Temperaturas

Mesmo as ligas da mais alta pureza sofrem alterações físico-químicas quando expostas a ambientes industriais severos. Conhecer os mecanismos de falha do fio nu é essencial para adotar estratégias preventivas de isolamento e envelopamento técnico:

1. Oxidação Seletiva e "Green Rot"

O fenômeno conhecido como "Green Rot" (deterioração verde) afeta a perna positiva (Cromel) dos termopares Tipo K quando expostos a atmosferas ligeiramente redutoras ou estagnadas na faixa de 800°C a 1050°C. A falta de oxigênio suficiente para formar uma camada passivante contínua de óxido de cromo faz com que o cromo seja oxidado seletivamente, alterando drasticamente a composição da liga e provocando um desvio de leitura negativo severo.

2. Contaminação por Vapores Metálicos

Em ambientes com presença de zinco, enxofre, chumbo ou vapores de carbono, os fios nus de ligas nobres (como Tipo S, R e B contendo Platina e Ródio) podem sofrer contaminação por difusão atômica nos contornos de grão. Essa contaminação torna o condutor extremamente quebradiço e altera irreversivelmente a curva de calibração do sensor.

3. Descarbonização e Agritamento

Nos condutores de ferro do Tipo J, a exposição a atmosferas oxidantes sem a devida proteção mecânica acelera a formação de carepa e a perda de seção transversal. Isso aumenta a resistência elétrica e reduz drasticamente a vida útil do elemento sensor.

Arquitetura de Montagem: Da Junção Quente ao Painel de Controle

A correta utilização de fios nus em processos industriais exige cuidados meticulosos durante o processo de fabricação do sensor customizado. O condutor metálico precisa ser isolado eletricamente ao longo de toda a sua extensão para evitar curtos-circuitos intermediários, que criariam uma "falsa junção de medição" em um ponto indesejado do gradiente térmico.

Para isolar os fios nus em altas temperaturas, utiliza-se miçangas isoladoras de cerâmica aluminosa (como Alumina 610 ou Ker 710 de alta pureza). Essas miçangas possuem canais individuais que mantêm os condutores paralelos, sem contato elétrico direto entre si, garantindo que o sinal gerado seja proveniente exclusivamente da extremidade soldada.

Após o isolamento cerâmico do elemento, a extremidade fria dos fios nus deve ser conectada de forma firme e segura a componentes de transição do sinal. Para evitar perdas de contato causadas por vibração mecânica ou dilatação térmica, os condutores são fixados diretamente aos blocos de conexão para cabeçote DIN, montados no interior de invólucros protetores robustos.

A partir desse ponto de transição, a força eletromotriz precisa ser direcionada com máxima integridade até a sala de controle. É fundamental empregar cabos de extensão ou compensação adequados para levar o sinal em milivolts até os controladores de temperatura, evitando a introdução de juntas frias parasitas e garantindo que o algoritmo de compensação de junta de referência do instrumento atue com absoluta precisão.

Custo Total de Propriedade (TCO) e Decisão de Compra na Planet Sensor

Substituir condutores de precisão genéricos por fios nus com certificação e rastreabilidade metalúrgica não deve ser encarado como um custo adicional de manutenção, mas como um investimento direto na estabilidade operacional. O custo de aquisição do insumo metálico representa apenas uma fração irrisória diante dos prejuízos causados por paradas não programadas em linhas de produção contínuas, consumo excessivo de energia e refugos de peças.

Na Planet Sensor, compreendemos as demandas da indústria pesada e do setor de calibração. Fornecemos ligas para termopares industriais em fios nus que passam por rígidos testes de verificação de FEM, atendendo perfeitamente às tolerâncias especiais de erro (SLE) e acompanhados de certificados de corrida e calibração por amostragem. Nossa equipe técnica está pronta para orientar a seleção da liga, da bitola AWG e da configuração de isolamento ideal para a realidade específica da sua fábrica, seja para a substituição direta de insumos ou para o desenvolvimento de novos projetos de instrumentação térmica de alta performance.
