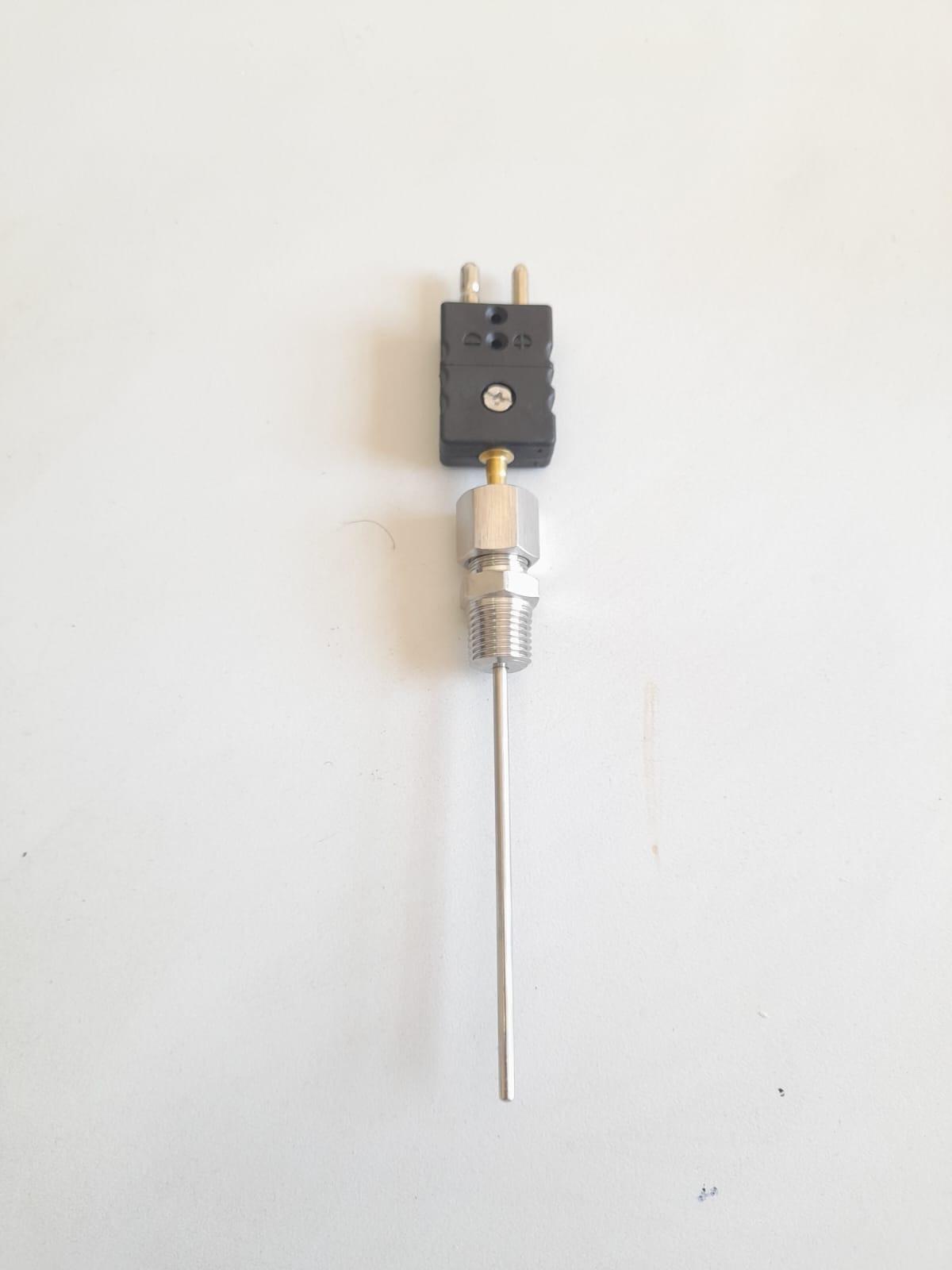

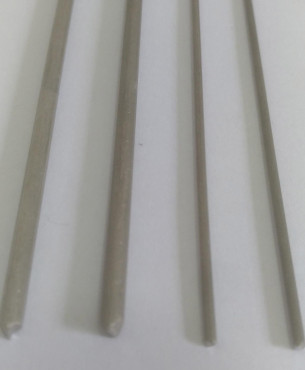

Alta Precisão com Termopar Mineral Industrial

Paradas não programadas na linha de produção, desvios na qualidade de lotes inteiros e consumo excessivo de combustível em fornos industriais frequentemente têm a mesma origem: a perda de estabilidade e precisão na medição de temperatura. Em processos severos, nos quais oscilações térmicas, vibração mecânica contínua e atmosferas quimicamente agressivas são a regra, sensores convencionais falham prematuramente ou sofrem degradação por oxidação. Para garantir o controle rigoroso da malha e evitar custos operacionais ocultos, a engenharia de instrumentação recorre à robutez do termopar com isolação mineral, uma solução desenvolvida para assegurar alta reprodutibilidade sob as condições mais extremas da indústria moderna.

O Desafio da Medição Térmica em Ambientes Industriais Agressivos

Na rotina de plantas siderúrgicas, petroquímicas, vidreiras e de tratamento térmico, a medição da temperatura não é apenas uma variável de processo; é o parâmetro central que define a integridade do produto e a segurança operacional. Os sensores térmicos tradicionais, montados com miçangas cerâmicas e tubos de proteção convencionais, apresentam limitações severas quando submetidos a vibrações de grande amplitude ou ciclagem térmica intensa.

Nesses cenários, o ar retido no interior dos tubos cerâmicos facilita a oxidação progressiva dos termoelementos, gerando o fenômeno conhecido como deriva térmica (drift). A deriva faz com que o transmissor ou controlador leia um valor de temperatura divergente do valor real, sem que o sistema de automação perceba a falha. O resultado prático é o sobreaquecimento de resistências, deterioração de refratários e perda de padronização metalúrgica.

Além da degradação química, o estresse mecânico causado por bombas, compressores ou fluxo turbulento de fluidos provoca a ruptura por fadiga nos fios condutores desprotegidos. A necessidade de manutenção constante e substituição de sensores gera custos indiretos que superam, em poucas semanas, o valor do próprio instrumento.

Alta Precisão com Termopar Mineral Industrial: Engenharia Construtiva e Funcionamento

O conceito construtivo do sensor com isolação mineral revolucionou a medição de temperatura ao unificar alta resistência mecânica, resposta dinâmica rápida e excelente isolamento elétrico em um único conjunto compacto. A estrutura é composta por fios termoelementos (como Tipo K, J, N, T, E, S ou R) envolvidos por uma massa densa de óxido de magnésio (MgO) de alta pureza, totalmente blindada por uma bainha metálica contínua e sem costura.

Durante o processo de fabricação, o conjunto passa por sucessivas etapas de trefilação e recozimento, o que compacta o óxido de magnésio até que este alcance densidades próximas às de um corpo sólido. Essa compactação extrema elimina o ar do interior do cabo, impedindo qualquer reação de oxidação interna dos condutores e garantindo que os fios permaneçam perfeitamente centralizados, sem risco de curto-circuito interno mesmo sob flexão severa.

Flexibilidade Mecânica sem Comprometer a Isolação Elétrica

Diferente das montagens rígidas com tubos cerâmicos, a bainha mineralizada possui a propriedade única de ser moldável. O sensor pode ser curvado, trançado ou adaptado ao contorno do equipamento com um raio de curvatura de até três vezes o diâmetro externo da bainha, sem trincar a cobertura metálica e sem compactar indevidamente os condutores internos.

Essa maleabilidade facilita a instalação em locais de difícil acesso, como canais de distribuição de polímeros, carcaças de turbinas e curvas de tubulações de vapor. A presença contínua do MgO altamente compactado assegura uma resistência de isolação elétrica superior a 1000 MΩ a temperatura ambiente, evitando fugas de corrente que induzem erros de leitura nos cartões de entrada analógica de PLCs.

Velocidade de Resposta Térmica e Tempo de Inércia

A taxa de transferência de calor em um termopar mineralizado é exponencialmente superior à de modelos montados em poços de proteção convencionais com folga de ar. A condutividade térmica do óxido de magnésio altamente compactado permite que a variação de temperatura no meio externo seja transferida quase instantaneamente para a junta de medição (junta quente).

Dependendo da configuração da junta, o tempo de resposta (constante de tempo t0.63) pode ser reduzido a frações de segundo:

• Junta Aterrada (Aterada à bainha): Oferece a menor inércia térmica e o tempo de resposta mais rápido, sendo ideal para sistemas de controle que exigem ação corretiva imediata contra picos de temperatura.
• Junta Isolada (Isolada da bainha): A junta de medição é mantida eletricamente isolada da bainha metálica. É a escolha recomendada para ambientes com alta interferência eletromagnética, evitando loops de terra quando conectada a instrumentos não isolados galvanicamente.
• Junta Exposta: Os condutores projetam-se além da bainha. Usada exclusivamente para medições ultrarrápidas em gases limpos e não corrosivos.

Como Selecionar a Liga e a Bainha Ideal para sua Aplicação

Para obter a máxima vida útil e precisão absoluta do termopar mineral, a especificação técnica deve alinhar corretamente o par termoelétrico ao material da bainha externa. A escolha inadequada da liga metálica em atmosferas agressivas pode causar a falha da proteção por corrosão alveolar ou severa incrustação.

Materiais de Bainha Mais Utilizados

• Aço Inoxidável AISI 316L: Excelente resistência à corrosão química, orgânica e atmosférica. Recomendado para indústrias alimentícias, farmacêuticas, de papel e celulose, operando em temperaturas de até 850 °C.
• Inconel 600 (Liga de Níquel-Cromo): Liga de alta performance indicada para temperaturas elevadas (até 1150 °C) em atmosferas oxidantes ou cementantes. Apresenta excepcional resistência à oxidação em altas temperaturas e à fadiga térmica.
• Aço Inoxidável AISI 310: Possui elevado teor de cromo e níquel, proporcionando excelente resistência à oxidação contínua até 1100 °C em ambientes com presença de gases de combustão.

Pares Termoelementos e Faixas Úteis

A definição da liga termoelétrica determina a sensibilidade mV/°C e a estabilidade da medição em longo prazo:

• Tipo K (Chromel / Alumel): O padrão da indústria para faixa ampla de uso (-200 °C a 1260 °C). Altamente versátil, porém sensível a atmosferas redutoras sem a devida proteção da bainha.
• Tipo N (Nicrosil / Nisil): Desenvolvido especificamente para superar as limitações do Tipo K em altas temperaturas. Oferece estabilidade térmica superior e menor oxidação intergranular, reduzindo drasticamente a deriva em ciclos prolongados entre 900 °C e 1200 °C.
• Tipo J (Ferro / Constantan): Indicado para faixas moderadas de temperatura (0 °C a 750 °C) em atmosferas vácuo, oxidantes ou redutoras. Não é recomendado para ambientes úmidos devido à oxidação do elemento de ferro.

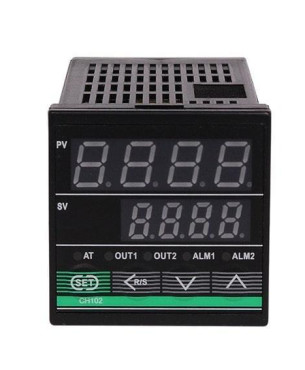

Integração do Sensor com o Sistema de Controle da Planta

A precisão do elemento termopar na ponta do processo perde seu valor se o sinal milivolt gerado for degradado durante a transmissão até a sala de controle. Devido aos baixos níveis de tensão gerados pela efeito Seebeck (na escala de microvolts por grau Celsius), qualquer interferência eletromagnética ou junta fria não compensada compromete o resultado.

Em instalações industriais modernas, a prática recomendada consiste em converter o sinalmV o mais próximo possível da fonte de medição. Para isso, o sensor é montado em conjunto com um cabeçote de conexão resistente. Em zonas classificadas com risco de explosão por presença de gases ou poeiras inflamáveis, é indispensável a utilização de invólucros de proteção reforçados como o cabeçote à prova de explosão ape, garantindo a contenção de eventuais faíscas internas.

Para garantir que o sinal chegue sem atenuar aos sistemas supervisórios e controladores programáveis (CLPs), a conversão para sinais padronizados de 4 a 20 mA integrados aos transmissores de temperatura elimina a necessidade de longos lançamentos de cabos de compensação sujeitos a ruídos elétricos.

Caso a opção seja pelo sinal direto em milivolts até o painel central, a terminação interna do sensor deve ser executada com componentes que preservem as propriedades elétricas dos condutores, garantindo a conexão mecânica estável utilizando um bloco até 6 bornes para cabeçotes din b fabricado em cerâmica de alta isolação dielétrica.

Boas Práticas de Instalação, Calibração e Manutenção Preditiva

Mesmo o termopar mineral mais robusto exige cuidados na engenharia de aplicação para entregar a máxima precisão estipulada pelas normas internacionais (como IEC 60584 e ASTM E230). A negligência na profundidade de imersão é uma das causas mais frequentes de erro sistemático em medições industriais.

Como a bainha metálica atua como um condutor de calor para o ambiente externo, a profundidade de imersão mínima deve ser de pelo menos 10 a 15 vezes o diâmetro externo do sensor. Imersões insuficientes resultam em dissipação de calor pela haste, fazendo com que a junta de medição indique valores inferiores à temperatura real do fluido ou processo.

A implementação de um plano de manutenção preditiva deve incluir:

• Inspeção Visual da Bainha: Verificar a presença de deformações severas, pites de corrosão, amassamento excessivo ou alteração de cor decorrente de superaquecimento pontual.
• Checagem da Resistência de Isolação: Medir periodicamente com um megômetro (aplicando tensão de 500V DC) a resistência entre os condutores e a bainha externa. Quedas acentuadas na isolação indicam entrada de umidade por microtrincas na vedação da extremidade cold-end.
• Verificação da Deriva por Comparação: Realizar a calibração in loco utilizando um sensor padrão e um bloco seco (dry block) de calibração. Sensores que apresentem desvios superiores às tolerâncias da Classe 1 ou Especial devem ser substituídos antes de causarem impactos na qualidade do produto final.

Retorno sobre o Investimento e Redução do TCO (Total Cost of Ownership)

Ao analisar a aquisição de instrumentação industrial, focar apenas no custo inicial de compra do sensor é um erro estratégico. O custo total de propriedade (TCO) engloba as horas de parada de máquina, a mão de obra gasta em manutenções corretivas frequentes e o desperdício de matéria-prima gerado por desvios de temperatura.

A substituição de sensores de temperatura convencionais por modelos com isolação mineral de alta compactação reduz drasticamente a taxa de falha não planejada. Enquanto um sensor tradicional em um forno de tratamento térmico pode exigir substituição mensal devido à oxidação acelerada, um termopar mineral dimensionado adequadamente com bainha em Inconel 600 pode operar continuamente por anos com desvio de medição irrelevante.

A estabilidade térmica proporcionada por esses instrumentos reflete diretamente no consumo energético da planta. Controladores que operam com dados precisos e sem oscilações não promovem acionamentos desnecessários de queimadores ou resistências elétricas, otimizando a curva de queima e reduzindo a pegada de carbono daoperação.

Sua Operação com Máxima Precisão e Confiabilidade Térmica

Na Planet Sensor, combinamos engenharia avançada de processos, rigor na seleção de matérias-primas e controle de qualidade rigoroso para fornecer soluções de medição de temperatura sob medida para os desafios da sua indústria. Seja para aplicações sob altíssima pressão, atmosferas quimicamente agressivas ou medições de resposta ultrarrápida, nossa equipe de especialistas está pronta para dimensionar a configuração exata do seu termopar com isolação mineral.

Ganta a máxima eficiência e eliminando a incerteza do seu processo produtivo. Entre em contato com a equipe técnica da Planet Sensor e solicite uma consultoria especializada para a sua aplicação.
