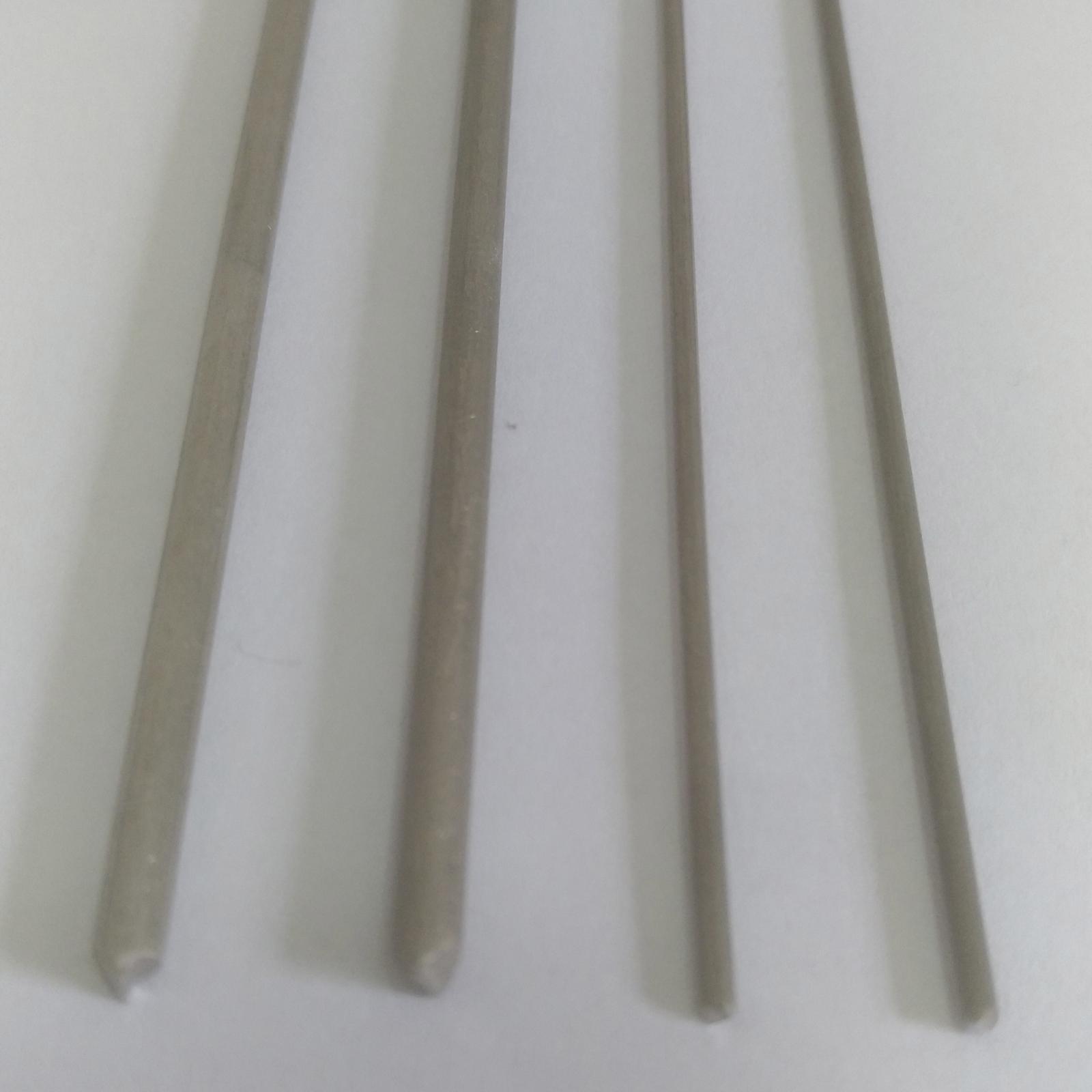

Fios Nus para Termopares: Guia Completo de Ligas e Bitolas AWG

A medição de temperatura em processos industriais exige um nível rigoroso de exatidão e confiabilidade operacional, tornando a escolha dos componentes condutores um fator crítico para a eficiência do controle termodinâmico. Os fios nus para termopares representam o elemento sensor primário na engenharia de pirometria, operando sem revestimento isolante extrínseco em zonas de alta solicitação térmica e atmosférica. A especificação criteriosa desses pares termoelétricos é fundamental para evitar a degradação por oxidação e garantir a geração de uma resposta eletromotriz estável ao longo de extensos ciclos de trabalho. Quando a seleção metálica e dimensional é negligenciada, surgem desvios de medição severos que comprometem a estabilidade térmica dos processos produtivos.

Fios Nus para Termopares: Conceito e Aplicação

Diferente dos cabos isolados convencionais, o condutor desprovido de revestimento polimérico oferece flexibilidade total para a fabricação de conjuntos sensores sob medida para fornos e reatores industriais. Os fios nus para termopares consistem na combinação de duas ligas metálicas dissimilares unidas em uma das extremidades para formar a junta quente de medição. A ausência de isolamento primário facilita a inserção desses condutores em isoladores cerâmicos multicanais de alta alumina, capacitando o conjunto a resistir a temperaturas elevadas em ambientes de vácuo. Esse arranjo condutivo permite a conexão direta com transmissores de temperatura para a conversão analógica do sinal térmico.

Fios Nus para Termopares e Efeito Seebeck

O princípio físico subjacente baseia-se no efeito Seebeck, em que o gradiente térmico entre a junta de medição e a junta de referência gera uma força eletromotriz proporcional. Ao utilizar fios nus para termopares na montagem industrial, a pureza metalúrgica das ligas determina a correspondência exata com as tabelas de milivoltagem normalizadas pela IEC 60584. Qualquer contaminação por difusão atômica na junta altera a relação milivolt por grau Celsius, introduzindo uma gradual deriva de calibração ao longo do tempo de uso. A preservação do condutor contra agentes químicos externos é vital para assegurar a estabilidade do sinal de milivoltagem enviado aos instrumentos de controle da planta.

Fios Nus para Termopares: Tabela de Ligas

A seleção apropriada da combinação de ligas metálicas é o primeiro passo para garantir a longevidade e a exatidão do sistema de medição em plantas fabris. Os fios nus para termopares dividem-se em duas grandes famílias: os termopares de metal base (Tipos T, J, E, K e N) e os termopares de metais nobres (Tipos R, S e B). A compatibilidade química das ligas com os gases presentes na câmara do forno determina se o condutor resistirá aos ataques de carburação ou oxidação agressiva. O projeto térmico deve alinhar as propriedades dos materiais com a faixa de medição contínua requerida pela aplicação industrial.

Fios Nus para Termopares Tipos T, J, E e K

As ligas de metais base cobrem a maioria das aplicações industriais até médias temperaturas com excelente custo-benefício. Para os fios nus para termopares do Tipo T (Cobre/Constantan), a utilização é ideal em processos criogênicos e até 370 °C devido à alta resistência à umidade. O Tipo J (Ferro/Constantan) opera até 750 °C em atmosferas redutoras, mas sofre forte oxidação em ambiente aberto. Já o Tipo K (Chromel/Alumel) e o Tipo N (Nicrosil/Nisil) suportam até 1260 °C, sendo o Tipo N superior em mitigar a histerese por ordem de curto alcance. A conexão desses condutores em blocos de ligação para cabeçotes assegura a integridade elétrica das linhas de medição.

Fios Nus para Termopares Tipos N, R, S e B

Em processos de extrema solicitação térmica entre 1200 °C e 1800 °C, o uso de metais nobres compostos por platina e ródio torna-se indispensável. A utilização de fios nus para termopares dos Tipos R (Platina-13% Ródio/Platina), S (Platina-10% Ródio/Platina) e B (Platina-30% Ródio/Platina-6% Ródio) oferece estabilidade ímpar em atmosferas altamente oxidantes. O Tipo B destaca-se por dispensar a compensação da junta de referência em temperatura ambiente devido à sua curva fêm quase nula até 40 °C. No entanto, essas ligas exigem instalação em tubos de proteção cerâmicos de alta pureza para prevenir o severo envenenamento do elemento sensor por contaminação externa.

Fios Nus para Termopares: Impacto da Bitola AWG

Além da liga metálica, o dimensionamento do diâmetro do condutor é padronizado mundialmente pela escala American Wire Gauge. Na especificação de fios nus para termopares, a bitola física estabelece um compromisso direto entre a velocidade de resposta térmica e a durabilidade mecânica em serviço. Fios mais espessos oferecem maior resistência contra a oxidação e a degradação estrutural em temperaturas elevadas, enquanto bitolas delgadas minimizam a inércia térmica da medição. O correto dimensionamento dimensional é essencial para reduzir o erro de condução térmica ao longo da bainha de proteção.

Fios Nus para Termopares e Tempo de Resposta

A velocidade de resposta de um sensor térmico depende diretamente da massa física da junta de medição soldada. A opção por fios nus para termopares com bitolas delgadas, como AWG 30 ou AWG 36, garante um tempo de resposta extremamente rápido, essencial para monitorar variações térmicas repentinas em processos químicos refinados. Contudo, condutores de diâmetro reduzido possuem baixa resistência mecânica e sofrem rápida oxidação se expostos diretamente ao ambiente fabril sem proteção gasosa. Por essa razão, o emprego de bitolas finas exige extremo cuidado durante o manuseio e a montagem de elementos sensores em tubos protetores.

Fios Nus para Termopares e Resistência Mecânica

Por outro lado, aplicações de alta severidade em fundição e siderurgia exigem condutores robustos de elevada bitola. O emprego de fios nus para termopares em bitolas espessas como AWG 8 ou AWG 14 proporciona uma elevada resistência à sublimação do metal e às deformações causadas pela dilatação em ciclos térmicos contínuos. Embora apresentem maior inércia térmica, a sua vida útil prolongada compensa a velocidade de resposta em processos de grande inércia. Na conexão desses elementos pesados com os instrumentos da sala de controle, o uso de conectores compensados preserva a exatidão do sinal elétrico.

Fios Nus para Termopares: Seleção Industrial

Para determinar a combinação ideal entre a liga metálica e a bitola AWG em cada projeto, a equipe técnica deve avaliar criticamente o processo. A especificação de fios nus para termopares requer a análise da temperatura operacional, dos picos térmicos e do grau de agressividade dos gases circundantes. Uma especificação incorreta da bitola AWG resulta em falhas mecânicas precoces ou em leituras térmicas com atrasos prejudiciais ao controle do processo. A definição correta das propriedades dos materiais reduz substancialmente as paradas de produção e os custos de manutenção preventiva da fábrica.

Fios Nus para Termopares em Ambientes Críticos

Atmosferas industriais contendo gases redutores, enxofre ou hidrocarbonetos impõem sérias restrições ao uso de condutores expostos. Nessas condições severas, os fios nus para termopares devem ser protegidos com miçangas isolantes cerâmicas de alta pureza antes de sua montagem nos tubos protetores. O contato acidental dos condutores com sujeira metálica ou depósitos de fuligem provoca um curto-circuito intermediário, alterando o ponto de leitura do sensor e iludindo o sistema de controle. O isolamento adequado é fundamental para manter a fidelidade da curva de resposta fêm segundo os padrões internacionais.

Fios Nus para Termopares: Boas Práticas

A soldagem da junta de medição é a etapa final que define a qualidade e a reprodutibilidade do sensor térmico. Na preparação de fios nus para termopares, o emprego da soldagem por descarga capacitiva ou TIG sob atmosfera inerte produz uma junta uniforme sem oxidação interna ou defeitos estruturais. Deve-se evitar ferramentas contaminadas durante o manuseio dos fios para não comprometer a integridade metalúrgica das ligas envolvidas no par termoelétrico. Por fim, ensaios periódicos de calibração asseguram que o sensor fabricado mantenha a tolerância de classe de precisão exigida pelas normas industriais vigentes.
