Transmissores de Temperatura para Máxima Eficiência

Paradas não programadas em caldeiras, variações drásticas na qualidade de batidas químicas e o desperdício contínuo de energia em trocadores de calor raramente são provocados por falhas catastróficas instantâneas. Na rotina de instrumentação industrial, o verdadeiro vilão costuma ser a contaminação e a atenuação do sinal térmico ao longo do trajeto entre o elemento primário e o sistema de controle central. Quando microvolts ou variações de frações de Ohm percorrem dezenas de metros em calhas elétricas saturadas por ruídos de inversores de frequência e motores, a leitura que chega ao PLC deixa de refletir a realidade do processo. Resolver essa lacuna crítica exige condicionar o sinal na origem, e a implementação correta de transmissores de temperatura garante a integridade da malha e a otimização dos processos industriais.

Transmissores de Temperatura para Máxima Eficiência: O Coração da Instrumentação Inteligente

Na arquitetura moderna de automação, o transmissor de temperatura atua como o tradutor definitivo do chão de fábrica. Sua função primária vai muito além de converter a leitura de um elemento sensor (como uma termorresistência Pt100 ou um termopar) em um sinal analógico padrão de 4 a 20 mA ou em protocolos digitais como HART, Modbus e Profibus. Ele é o componente responsável por linearizar a resposta térmica, compensar ativamente a junta fria e isolar galvanicamente o sinal contra surtos elétricos e loops de terra.

Ao converter o sinal de milivoltagem ou variação ôhmica diretamente no cabeçote do sensor ou em um painel intermediário próximo, o transmissor elimina a perda de amplitude provocada pela resistência dos cabos de extensão. Essa conversão local transforma um sinal frágil e altamente suscetível a interferências em um loop de corrente imune a ruídos, capaz de trafegar por centenas de metros sem sofrer degradação. O resultado direto é um controle de processo mais estável, malhas PID ajustadas com precisão milimétrica e redução imediata no consumo de combustível ou energia elétrica.

A Vulnerabilidade do Sinal Térmico Bruto no Chão de Fábrica

Sensores térmicos sem condicionamento local são extremamente sensíveis às duras condições do ambiente industrial. Os termopares, por exemplo, geram uma força eletromotriz (FEM) na ordem de microvolts por grau Celsius. Quando essa baixa voltagem precisa trafegar por cabos longos até o cartão de entrada do inversor ou do CLP, qualquer indução magnética gerada por religadores, chaves partidas ou cabos de potência paralelos cria uma tensão parasita. Essa interferência é interpretada pelo sistema de controle como uma oscilação irreal de temperatura, fazendo com que as válvulas de controle atuem de forma errática.

No caso das termorresistências Pt100, a resistência intrínseca dos próprios fios de cobre de extensão altera a leitura se não for devidamente compensada por conexões a 3 ou 4 fios. Em plantas de grande porte, as variações de temperatura ambiente ao longo do dia aquecem os cabos da calha, alterando sua resistência ôhmica e introduzindo um desvio sistemático não detectado na leitura final.

Quando Converter o Sinal Faz Toda a Diferença

Para mitigar esses riscos e manter a alta repetibilidade em ambientes operacionais agressivos, a conversão rápida na ponta é indispensável. Em aplicações de alta temperatura e intensa vibração mecânica, por exemplo, onde se aplica um termopar mineral pela sua robustez física, a instalação de um transmissor acoplado ao cabeçote garante que o sinal mV gerado na junção de medição seja imediatamente transformado em uma corrente robusta e proporcional à faixa de trabalho configurada.

Arquitetura de Instalação e Critérios Técnicos de Seleção

A escolha do equipamento ideal exige uma análise criteriosa do ambiente de instalação, da dinâmica do processo e da infraestrutura de comunicação existente. A primeira decisão estratégica envolve a forma de montagem física:

• Montagem em Cabeçote (Puck / Form B): O transmissor é instalado diretamente dentro do cabeçote de proteção do sensor. É a solução ideal para minimizar o comprimento do sinal não condicionado, reduzindo a zero a interferência externa antes da conversão.

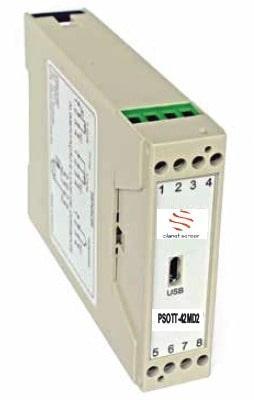

• Montagem em Trilho DIN: Recomendada para locais onde a temperatura ambiente sobre o cabeçote ultrapassa os limites suportados pela eletrônica do transmissor (geralmente acima de 85°C) ou onde a vibração excessiva do processo pode comprometer os componentes eletrônicos.

Quando a opção por painel remoto ou cabeçote convencional é adotada sem transmissor embutido no ponto de medição, a fiação do elemento sensor deve ser ancorada com firmeza mecânica e baixa resistência de contato. Nesses cenários estruturais, utilizar um bloco até 4 bornes para cabeçote DIN B garante a terminação segura das pontas do elemento de medição antes do envio do sinal condicionado ou da extensão blindada.

Isolamento Galvânico: A Proteção Contra Loops de Terra

Outro parâmetro crítico na especificação é o isolamento galvânico de alta capacidade (tipicamente 1,5 kV AC ou superior). Em plantas industriais com grande extensão territorial, é comum haver uma diferença de potencial elétrico entre o aterramento da estrutura do processo (onde o sensor térmico está inserido) e o aterramento da sala de controle onde está o PLC. Sem o isolamento galvânico fornecido pelo transmissor, essa diferença de potencial gera uma corrente parasita que circula pela malha, queimando canais de entrada analógica ou distorcendo permanentemente as medições.

Confiabilidade Operacional e Padronização NAMUR NE43

Em processos contínuos das indústrias química, petroquímica, farmacêutica e alimentícia, a perda do sinal de temperatura pode gerar cenários catastróficos. Transmissores de temperatura avançados possuem recursos intrínsecos de autodiagnóstico que aumentam drasticamente a segurança da planta.

Um dos padrões globais mais importantes integrados a estes dispositivos é a norma NAMUR NE43. Essa diretriz define como o transmissor deve se comportar em caso de falha do sensor (como quebra do filamento do Pt100 ou ruptura da junta do termopar):

• Sinal de Operação Normal: A corrente varia entre 3,8 mA e 20,5 mA para cobrir a faixa de medição configurada.
• Falha Por Rebaixamento (Downscale / Low Burnout): O transmissor força a saída de corrente para valores menores ou iguais a 3,6 mA.
• Falha Por Elevação (Upscale / High Burnout): O transmissor eleva a saída de corrente para valores maiores ou iguais a 21,0 mA (geralmente 21,5 mA ou 22,0 mA).

Essa padronização permite que a lógica do CLP identifique instantaneamente que o valor fora da faixa convencional não é um pico de temperatura do processo, mas sim uma ruptura física do sensor térmico. Isso evita acionamentos indevidos de sistemas de emergência e orienta a equipe de manutenção diretamente para o ponto de falha.

Boas Práticas na Integração e Redução de Falhas de Malha

A precisão global da malha de medição não depende apenas da eletrônica do transmissor, mas também da rigidez dos procedimentos de comissionamento e manutenção preditiva. A calibração periódica da malha deve considerar a compensação de junta fria (CJC) em transmissores para termopares.

Durante rotinas de verificação em campo ou testes de bancada utilizando simuladores de sinal, a utilização de conexões padronizadas e um conector compensado para eliminar erros de medição previne a criação de par termelétrico parasitário nas junções do equipamento de teste, garantindo que o transmissor seja ajustado exatamente dentro da classe de tolerância especificada pelo fabricante.

Impacto Financeiro e Retorno sobre o Investimento em Processos Térmicos

Muitos gestores de manutenção e engenharia analisam os transmissores de temperatura como um custo adicional em comparação com a ligação direta do sensor ao cartão do PLC. No entanto, uma análise detalhada do Custo Total de Propriedade (TCO) revela um retorno sobre o investimento (ROI) extremamente rápido, motivado pelos seguintes fatores:

1. Economia de Cabos Especiais: Cabos de extensão e compensação para termopares possuem custo elevado por metro e exigem manuseio cuidadoso. Ao instalar o transmissor no cabeçote, o trajeto longo até a sala de controle é feito com cabo de cobre convencional de duas vias para a malha de 4-20 mA, reduzindo drasticamente o custo de infraestrutura elétrica.

2. Redução de Canais no CLP: Cartões de entrada analógica para sinal de corrente (4-20 mA) são consideravelmente mais baratos por canal do que cartões dedicados de alta densidade para RTD/TC. Além disso, a substituição de cartões danificados por surtos elétricos em malhas sem isolamento galvânico gera despesas recorrentes não planejadas.

3. Eficiência Energética do Processo: Em sistemas de geração de vapor ou fornos de tratamento térmico, um desvio constante de apenas 1,5 °C na leitura de temperatura causado por ruído analógico pode significar o aumento ininterrupto na queima de combustível para compensar um erro que não existe no processo real. A estabilização do sinal reduz instantaneamente o consumo de gás, óleo ou biomassa.

Conclusão e Próximos Passos para Otimizar Sua Planta

Alcançar a máxima eficiência em malhas industriais de temperatura exige olhar para a medição como um sistema integrado, onde o sensor, os elementos de conexão e o transmissor trabalham em total harmonia. Ignorar a fragilidade dos sinais brutos no ambiente fabril é aceitar margens de erro desnecessárias, custos ocultos com energia e riscos permanentes de paradas operacionais.

A engenharia da Planet Sensor projeta e fornece soluções completas em instrumentação térmica, desenvolvidas sob medida para os cenários mais severos da indústria nacional. Entre em contato com nossa equipe de especialistas, avalie os pontos críticos da sua arquitetura de medição e descubra como a especificação correta de transmissores de temperatura transformará a rentabilidade e a segurança da sua operação.
