Conexões seguras com bloco até 6 bornes DIN B

Paradas não programadas em linhas de produção automatizadas frequentemente têm origem em pontos de falha aparentemente invisíveis: maus contatos elétricos no interior do cabeçote do sensor. Quando vibrações mecânicas contínuas e severas flutuações de temperatura atuam sobre a caixa de ligação, um componente de baixa qualidade pode trincar, perder o torque dos parafusos ou induzir variações de resistência ôhmica que falseiam os dados lidos pelo controlador PID. Em processos industriais críticos que utilizam sistemas redundantes ou medições duplas no mesmo ponto de amostragem, a integridade da fiação depende diretamente da robustez da régua de bornes. Garantir a confiabilidade da medição exige uma infraestrutura de conexão capaz de suportar estresse mecânico e isolamento elétrico superior sem comprometer o espaço dimensional padronizado.

A relevância do bloco de borne na preservação da precisão da malha

Na instrumentação industrial de alta precisão, o sensor de temperatura — seja um termorresistor Pt100 ou um termopar — é apenas a primeira etapa do sinal de medição. A transição entre o elemento sensor e a fiação de campo representa um gargalo crítico onde ruídos elétricos, oxidação e atenuação do sinal costumam se instalar. O bloco de borne atua como o coração da junta fria e da transição mecânica, mantendo a continuidade condutora sob condições severas.

Em ambientes operacionais com alta taxa de vibração, como exaustores, prensas hidráulicas, reatores químicos e turbinas, a dilatação térmica desigual entre materiais plásticos convencionais e os condutores metálicos resulta no afrouxamento progressivo dos bornes. Esse fenômeno gera microarcos elétricos e aumento na resistência de contato, o que, no caso de termo-resistências Pt100, traduz-se imediatamente em desvios de leitura e falsos alarmes de sobretemperatura no sistema SCADA.

Para evitar esses desvios, a engenharia de aplicação da Planet Sensor projeta soluções que integram conjunto de sensor e bloco com suporte cerâmico de altíssima constante dielétrica. Ao trabalhar com um termopar de isolação mineral acoplado a um bloco de bornes de alta performance, elimina-se a interferência de umidade e minimiza-se o gradiente térmico indesejado nos pontos de junção, preservando a milivoltagem exata gerada pelo efeito Seebeck.

Conexões seguras com bloco até 6 bornes DIN B

O formato DIN B é o padrão global mais adotado para cabeçotes de sensores de temperatura industriais, caracterizado pela distância entre centros de fixação de 33 milímetros. Integrar até 6 bornes de conexão dentro desse invólucro compacto sem comprometer a distância de escoamento elétrico (creepage) e o isolamento entre canais exige uma arquitetura construtiva refinada.

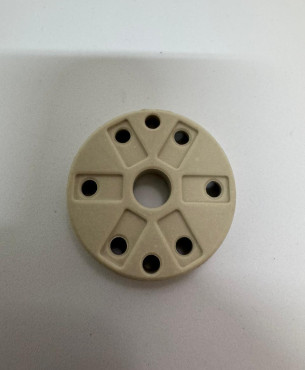

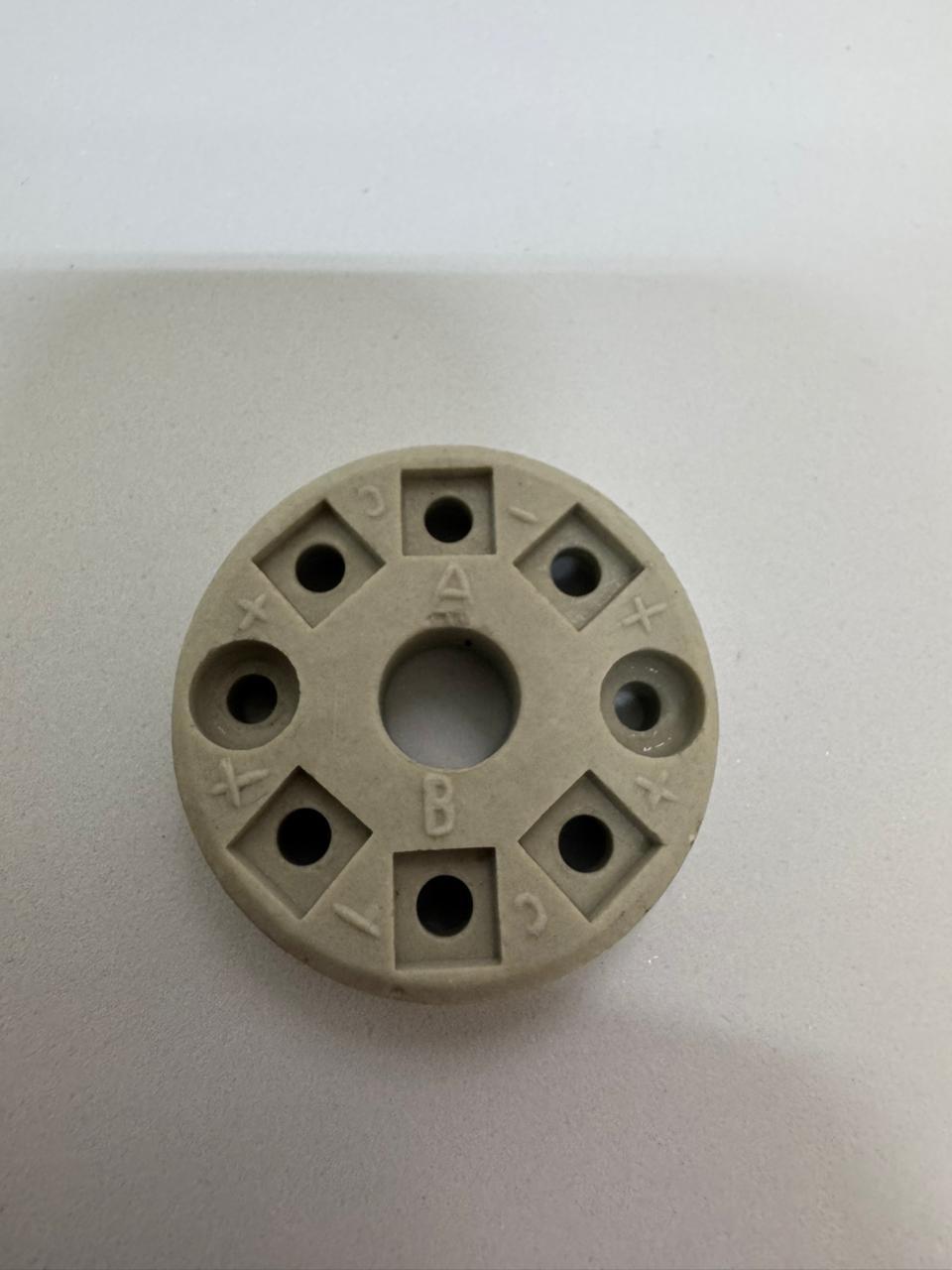

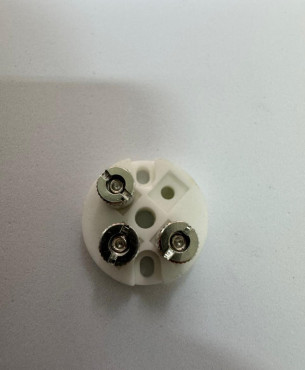

O bloco de ligação cerâmico de 6 bornes padrão DIN B foi desenvolvido especificamente para acomodar circuitos múltiplos e complexos no mesmo conjunto de proteção. Essa configuração é indispensável em três arranjos fundamentais da instrumentação:

• Termorresistência Dupla (2x Pt100 de 3 fios): Exige exatamente 6 bornes independentes (3 fios para o elemento A e 3 fios para o elemento B), permitindo que um canal operante trabalhe paralelamente a um canal de segurança ou sistema de intertravamento (SIS/SIL).
• Termorresistência Pt100 de 4 fios dupla ou com compensação especial: Permite utilizar a técnica de ponte completa para anulação absoluta da resistência dos cabos de extensão em altíssima precisão.
• Termopares Duplos (2x Tipos K, J, N ou E): Disponibiliza bornes dedicados para a saída de cada par termoelétrico, garantindo que as ligas de compensação não entrem em curto-circuito interno nem sofram estresse mecânico na dobra dos condutores.

O corpo cerâmico desses blocos é injetado em esteatita cerâmica C220 ou alumina de alta pureza. Essa matriz cerâmica oferece excelente resistência mecânica à torção durante a instalação e capacidade de suportar temperaturas operacionais contínuas que ultrapassam 350 °C no interior do cabeçote, sem deformação estrutural ou perda de rigidez dielétrica.

Prevenção de derivas e sobreaquecimento em terminais cerâmicos

A escolha dos componentes metálicos que compõem os bornes do bloco é tão vital quanto o suporte cerâmico. Bornes produzidos em latão comercial não usinado tendem a sofrer estresse por corrosão sob tensão quando expostos a vapores químicos ou variações térmicas drásticas. O resultado é a perda da pressão exercida pelo parafuso sobre o cabo elétrico.

Os blocos com até 6 bornes fornecidos para aplicações industriais utilizam bornes e parafusos de latão niquelado ou aço inoxidável, com tratamento térmico para alívio de tensões. Esse acabamento inibe a oxidação superficial e garante que o torque de aperto nominal mantido no momento da montagem permaneça constante ao longo de milhares de ciclos de aquecimento e resfriamento.

Além disso, o design dos terminais inclui sapatas de aperto com proteção contra esmagamento. Quando o técnico de manutenção aperta o parafuso, a sapata distribui a força de forma homogênea sobre as vias do condutor, evitando que os filamentos de cobre ou das ligas especiais do termopar sejam cortados. Em indústrias localizadas em grandes polos fabris, onde a exigência por reposição rápida e componentes homologados é constante, ter acesso direto a blocos de ligação e componentes para instrumentação com essas especificações reduz drasticamente o tempo médio de reparo (MTTR).

Esquemas de montagem e melhores práticas de cabeamento

A instalação de um bloco de 6 bornes dentro de um cabeçote DIN B exige rigor técnico para assegurar que a densidade de condutores não cause curto-circuito interno ou atrito contra a tampa do invólucro. Abaixo, detalhamos o procedimento correto para a fiação de um sistema com Pt100 duplo de 3 fios:

1. Decapagem e preparação das pontas

O comprimento de decapagem dos fios deve ser rigorosamente ajustado ao alojamento do borne (geralmente entre 5 mm e 7 mm). É fundamental utilizar ilhós tubulares (ponteiras crimpadas) com banho de estanho nas extremidades dos cabos flexíveis de sinal. A crimpagem previne a dispersão de filamentos soltos que poderiam fechar curto entre bornes adjacentes no espaço reduzido de 33 mm.

2. Identificação e polarização dos canais

No caso de termorresistências duplas, os bornes 1, 2 e 3 devem ser atribuídos estritamente ao elemento 1 (geralmente identificados pelas cores Vermelho/Branco/Branco), enquanto os bornes 4, 5 e 6 pertencem ao elemento 2. Misturar condutores de circuitos distintos no mesmo borne invalida a medição diferencial do transmissor ou indicador.

3. Utilização dos cabos de extensão adequados

A conexão dos bornes até o painel de controle exige que o cabo de sinal respeite as mesmas propriedades termoelétricas ou de resistência dos sensores. Para manter a imunidade a ruídos eletromagnéticos gerados por inversores de frequência na planta, a interligação deve ser realizada com cabos blindados de par trançado. A aquisição de cabos de compensação adequados para temperatura é crucial para evitar que a junta fria criada no bloco de bornes introduza erros de offset na leitura final.

4. Gerenciamento do torque de aperto

O torque aplicado aos parafusos dos bornes deve ficar entre 0,4 Nm e 0,6 Nm. O aperto insuficiente gera mau contato e aquecimento por efeito Joule; já o aperto excessivo pode espanar a rosca da sapata metálica ou trincar a ilha cerâmica do bloco. A utilização de chaves de fenda dinamométricas isoladas é recomendada em montagens de campo padronizadas.

Diferenciais construtivos: bloco cerâmico vs. bloco em poliamida

Embora os blocos de ligação em poliamida ou policarbonato possuam aplicação em processos leves com temperatura ambiente controlada, eles apresentam limitações severas em processos térmicos intensos. A tabela comparativa a seguir destaca por que o bloco de esteatita cerâmica DIN B de 6 bornes é a escolha definitiva para a indústria pesada:

• Resistência Térmica: O bloco cerâmico suporta picos térmicos de até 500 °C no cabeçote sem degradação, enquanto a poliamida sofre deformação plástica a partir de 120 °C.
• Rigidez Dielétrica: A esteatita mantém sua capacidade isolante mesmo na presença de vapor saturado e alta umidade relativa dentro do cabeçote de proteção.
• Estabilidade Mecânica: A cerâmica não sofre relaxamento por fluência (creep), garantindo que os parafusos não percam a pressão de aperto com o passar dos anos.
• Resistência Química: Inerte a solventes, óleos sintéticos, combustíveis e vapores ácidos presentes em refinarias e indústrias petroquímicas.

Especificando o bloco correto para a sua aplicação com a Planet Sensor

A escolha da fiação, da geometria dos terminais e da resistência do suporte de ligação determina a confiabilidade do seu processo produtivo a longo prazo. Um bloco de ligação especificado incorretamente pode custar milhares de reais em refugos de produção causados por leituras térmicas incorretas em fornos de tratamento térmico, autoclaves ou extrusoras de plástico.

A Planet Sensor combina excelência fabril, rigor normativo e Engenharia de Aplicação dedicada para fornecer soluções completas em medição e controle de temperatura. Nossos blocos até 6 bornes DIN B passam por rigorosos testes de rigidez dielétrica, ensaios de tração nos parafusos e inspeção dimensional minuciosa para garantir perfeito encaixe nos cabeçotes KSE, KLS, MA e especificações padrão DIN 43729.

Se a sua planta necessita otimizar malhas de medição, realizar retrofits de sensores antigos ou implementar redundância de sinal com blocos cerâmicos de alta performance, entre em contato direto com os especialistas técnicos da Planet Sensor. Nossa equipe está pronta para analisar o seu desenho de processo e recomendar a montagem exata para eliminar falhas elétricas e elevar a disponibilidade operacional do seu parque industrial.
