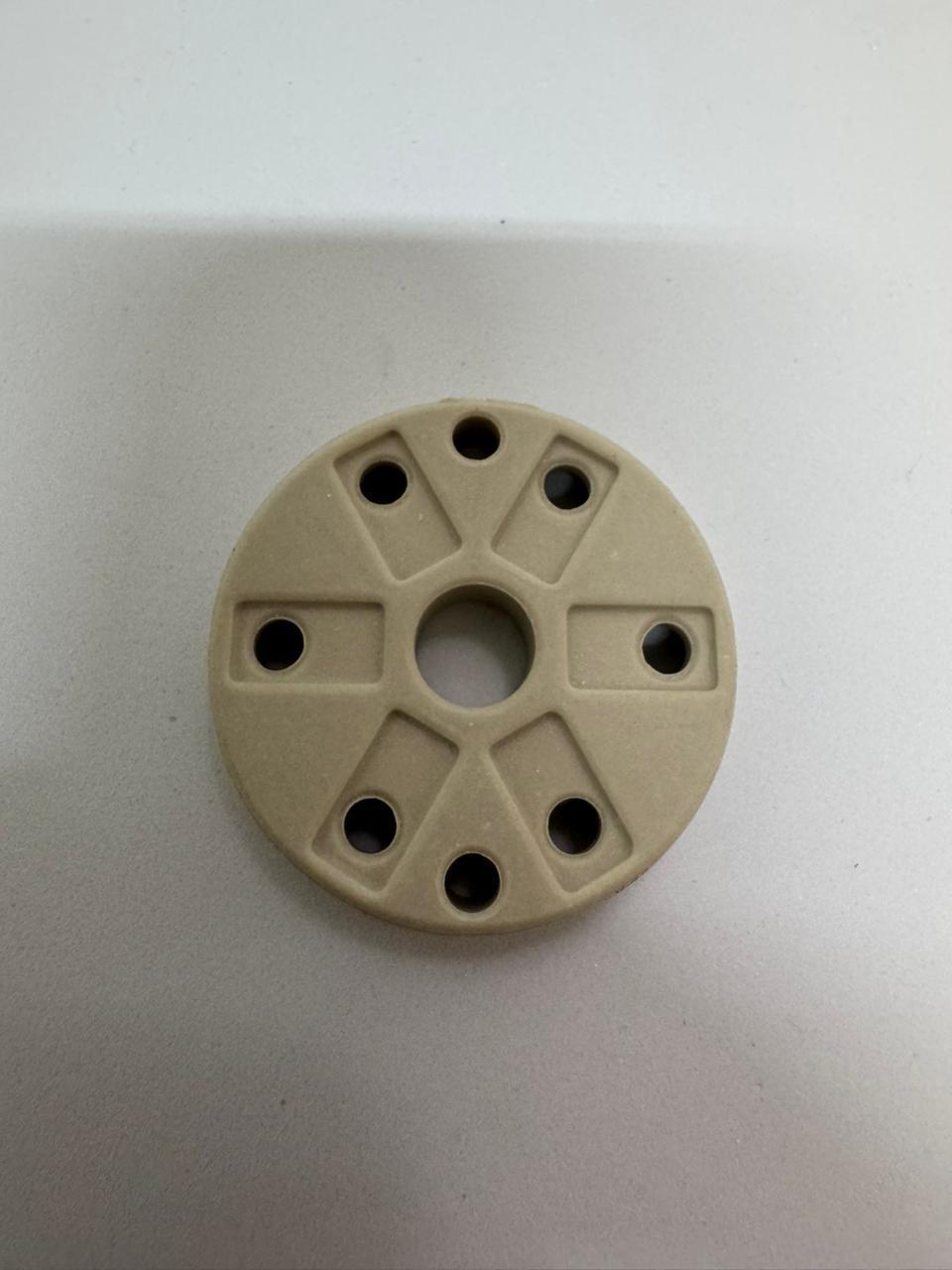

Bloco até 6 Bornes para Cabeçotes com Alta Eficácia

Se você já enfrentou uma parada não planejada na linha de produção devido a um sinal intermitente de temperatura, sabe que a falha raramente está no elemento sensor principal. Na maioria das plantas químicas, siderúrgicas e alimentícias, o gargalo operacional oculta-se na interface de conexão elétrica. O acoplamento deficiente no interior do cabeçote compromete a integridade do sinal de milivoltagem ou da variação ôhmica antes mesmo que a informação atinja o transmissor ou o sistema supervisório. É exatamente nesse cenário de elevada exigência mecânica e ambiental que o bloco até 6 bornes para cabeçotes com alta eficácia se consolida como o componente definitivo para assegurar a confiabilidade da malha de medição em sistemas duplex ou de monitoramento redundante.

Bloco até 6 Bornes para Cabeçotes com Alta Eficácia: Engenharia de Conexão Superior

A instrumentação de processos modernos exige níveis cada vez mais altos de disponibilidade e precisão. Quando trabalhamos com medições de temperatura crítica — como em reatores, fornos de tratamento térmico ou tubulações de alta pressão —, a utilização de apenas um canal de sinalização representa um risco operacional inaceitável. Por isso, a especificação de um bloco de ligação capaz de suportar até 6 terminais independentes é a escolha padrão da engenharia de manutenção e de projetos B2B.

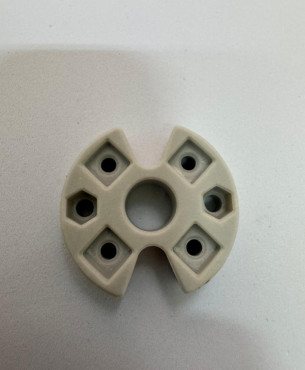

Um bloco terminal cerâmico com 6 conexões não é apenas uma régua de bornes empacotada em um espaço reduzido. Trata-se de um dispositivo projetado com rigidez dielétrica elevada, geometria otimizada para evitar arcos elétricos e resistência física para suportar oscilações mecânicas intensas. A utilização deste componente permite centralizar as conexões de dois sensores termoresistivos Pt100 a três fios ou de múltiplos termopares duplos dentro de uma única carcaça de proteção, otimizando o custo de infraestrutura e simplificando a passagem de cabos de extensão ou compensação.

Na Planet Sensor, observamos diariamente como a substituição de blocos plásticos ou cerâmicos de baixa qualidade por unidades de esteatita C220 com bornes latonados ou niquelados reduz drasticamente o índice de substituição de malhas completas de medição. A alta eficácia desse componente traduz-se em **estabilidade ôhmica prolongada**, eliminação do ruído de fundo induzido por mau contato e total imunidade ao ressecamento provocado pelo calor irradiado no topo da bainha de proteção.

Arquitetura Elétrica para Sensores Duplex e Sistemas de Redundância

A complexidade do sinal elétrico gerado por sensores de temperatura varia conforme a tecnologia empregada. Termopares geram tensões na faixa de milivolts, enquanto termoresistências (RTDs) dependem da variação da resistência elétrica e da compensação da resistência dos cabos de ligação. O bloco de 6 bornes de alta eficácia atende com perfeição ambas as demandas técnicas.

Acomodação de PT100 Duplo com Compensação a Três Fios

Para garantir a máxima precisão em circuitos de RTD a distâncias consideráveis do painel de controle, o circuito a três fios é o padrão industrial mais utilizado. Cada elemento Pt100 exige 3 terminais elétricos dedicados (dois para a malha de corrente e um para a malha de medição de tensão). Portanto, um sensor duplex — composto por dois elementos isolados na mesma bainha — necessita impreterivelmente de 6 bornes no cabeçote de conexão.

Tentar adaptar um Pt100 duplo em blocos com menor quantidade de terminais resulta em interligações inadequadas no campo, sobreposição de fios sem isolamento e um risco iminente de curto-circuito. Ao aplicar uma solução estruturada com 6 polos, a fiação fica disposta de forma clara e segura, facilitando a identificação da polaridade e agilizando as rotinas de aferição e calibração periódica por parte da equipe de instrumentação.

Aplicação em Termopares Duplos e Malhas com Blindagem Isolada

Em aplicações baseadas em termopares (como Tipo K, J, N, S ou R), a configuração duplex exige quatro bornes (dois para o elemento principal e dois para o elemento reserva). Os dois bornes adicionais do bloco de 6 posições são estrategicamente utilizados para a ancoragem e continuidade da malha de blindagem (shield) dos cabos de extensão, prevenindo ruídos de modo comum e interferências eletromagnéticas provenientes de inversores de frequência e motores de grande porte situados nas proximidades do ponto de medição.

Caso a sua demanda envolva arranjos específicos de cabeçotes ou montagens com requisitos geométricos diferenciados, é fundamental verificar a compatibilidade mecânica dos componentes. Recomendamos analisar detalhadamente o bloco de ligação para cabeçotes CBI e APE para certificar-se de que a distância entre furos de fixação atenda perfeitamente aos invólucros instalados no seu parque industrial.

Desafios de Campo: Vibração Continuada, Choque Térmico e Atmosferas Corrosivas

O ambiente fabril é hostil para componentes elétricos de precisão. Cabeçotes de conexão costumam ficar expostos a ciclos severos de aquecimento e resfriamento, névoa salina, vapores químicos e vibração mecânica contínua gerada por bombas, compressores e exaustores. O desempenho de um bloco de bornes de alta eficácia reside em como sua composição de materiais responde a esses estressores.

• Isolamento em Esteatita ou Alumina: A base cerâmica de alta densidade garante isolamento elétrico superior mesmo sob elevadas temperaturas (superiores a 300°C na região do cabeçote), evitando correntes de fuga que distorcem o sinal de medição. Ao contrário do polímero sintético, a cerâmica técnica não sofre deformação plástica nem trinca por fadiga térmica.
• Bornes de Latão Niquelado de Elevada Condutividade: A escolha da metalurgia dos bornes e parafusos é vital. O niquelamento forma uma barreira passiva contra a oxidação por umidade e gases agressivos, mantendo a resistência de contato ínfima (inferior a 5 mΩ) ao longo de anos de operação ininterrupta.
• Parafusos de Aperto com Trava Anti-Vibração: A rosca dos parafusos do bloco é usinada com tolerância justa para evitar que o afrouxamento gradual ocorra sob vibração mecânica contínua. Esse detalhe construtivo elimina a necessidade de reapertos frequentes nas paradas de manutenção preventiva.

Em conjunto com a escolha adequada do bloco cerâmico, a qualidade do condutor que chega até o terminal é determinante. Para obter leituras sem atenuação em aplicações de alta temperatura, recomenda-se a integração com fios nus de alta qualidade, assegurando que o ponto de solda ou prensagem entre a haste sensora e o bloco mantenha a mesma pureza metalúrgica exigida pela norma.

Critérios Técnicos de Dimensionamento e Montagem Mecânica

Para os gestores de compras e engenheiros de instrumentação, a correta especificação do bloco até 6 bornes para cabeçotes com alta eficácia exige a análise detalhada das dimensões físicas do invólucro existente e do diâmetro dos cabos. Um erro comum é negligenciar a área útil interna do cabeçote, resultando no esmagamento da isolação dos condutores durante o fechamento da tampa.

Compatibilidade Dimensional e Distância de Isolação (Creepage Distance)

Os blocos da Planet Sensor são projetados seguindo rígidos padrões dimensionais industriais (como o padrão DIN para cabeçotes Tipo B e variações para modelos CBI e APE). A disposição circular ou retangular dos 6 bornes é estudada para otimizar a distância de escoamento elétrico (creepage distance) entre polos vizinhos. Isso evita o surgimento de arcos ou pontes capacitivas, mesmo na presença de condensação pontual de umidade no interior do cabeçote.

Em painéis ou pontos de medição onde a densidade de fiação é menor e a redundância não se faz necessária, a engenharia pode optar por soluções de bloco até 4 bornes. No entanto, quando o objetivo é padronizar os sobressalentes do almoxarifado para atender desde sensores simples até arranjos duplex complexos, a opção por blocos de 6 bornes surge como a alternativa mais inteligente e economicamente viável.

Procedimento Correto de Conexão e Torque de Aperto

Para extrair a máxima eficácia e vida útil do bloco cerâmico de 6 bornes, os técnicos de campo devem seguir boas práticas de montagem mecânica e elétrica:

1. Decapagem Adequada: O condutor deve ser decapado no comprimento exato da cavidade do borne, evitando que fios desnudados fiquem expostos fora do alojamento protetor de cerâmica.
2. Utilização de Ilhós ou Terminais Tubulares: Em cabos flexíveis de cobre ou de extensão de termopar, a utilização de terminais ilhós crimpados evita que as pernas do condutor se espalhem ou sejam rompidas pelo aperto direto do parafuso.
3. Controle de Torque de Aperto: O aperto deve aplicar uma pressão de contato firme para garantir a união mecânica sem exceder o torque limite do parafuso, prevenindo espanamentos no corpo do borne de latão ou trincas por estresse na cerâmica.

Tabela Comparativa: Bloco de 6 Bornes Convencional vs. Bloco Cerâmico de Alta Eficácia Planet Sensor

Abaixo apresentamos uma análise comparativa dos aspectos técnicos de um bloco terminal de mercado em relação ao bloco cerâmico de alta eficácia fornecido pela Planet Sensor:

Material Isolante: Convencional utiliza polímeros genéricos ou cerâmica de baixa densidade; Planet Sensor utiliza Esteatita C220 de alta pureza dielétrica.
Resistência à Temperatura: Convencional suporta até 120°C a 180°C (risco de deformação); Planet Sensor suporta até 350°C constantes no cabeçote sem degradação.
Tratamento Superficial dos Bornes: Convencional utiliza latão cru sujeito à oxidação rápida; Planet Sensor utiliza latão niquelado com banho de alta durabilidade e proteção anti-corrosiva.
Fixação e Rigidez Mecânica: Convencional possui folgas nas cavidades e parafusos suscetíveis a vibração; Planet Sensor possui roscas usinadas de precisão com trava natural de aperto.
Confiabilidade em Sinal Duplex: Convencional apresenta risco de interferência entre canais por baixo isolamento de fuga; Planet Sensor garante isolamento perfeito entre os 6 bornes independentes.

Garantia de Desempenho Operacional com a Planet Sensor

Na Planet Sensor, combinamos o conhecimento prático da engenharia de aplicação com processos fabris rigorosos. Entendemos que um pequeno bloco cerâmico de poucos centímetros é a peça central que sustenta a precisão de um controle de processo de milhões de reais. É por isso que nossos blocos para cabeçotes passam por rígidos testes de isolamento elétrico e inspeção dimensional antes de chegarem à sua fábrica.

Seja para projetos de automação nova, retrofit de sensores legados ou padronização do estoque de manutenção da sua empresa, nossa equipe técnica está pronta para fornecer a orientação exata sobre o bloco até 6 bornes para cabeçotes com alta eficácia ideal para a sua aplicação. Proteja suas malhas de temperatura contra ruídos, mau contato e paradas operacionais indevidas.

Entre em contato com os especialistas em instrumentação da Planet Sensor hoje mesmo, solicite um orçamento consultivo e garanta componentes desenvolvidos para a real exigência da indústria pesada.
