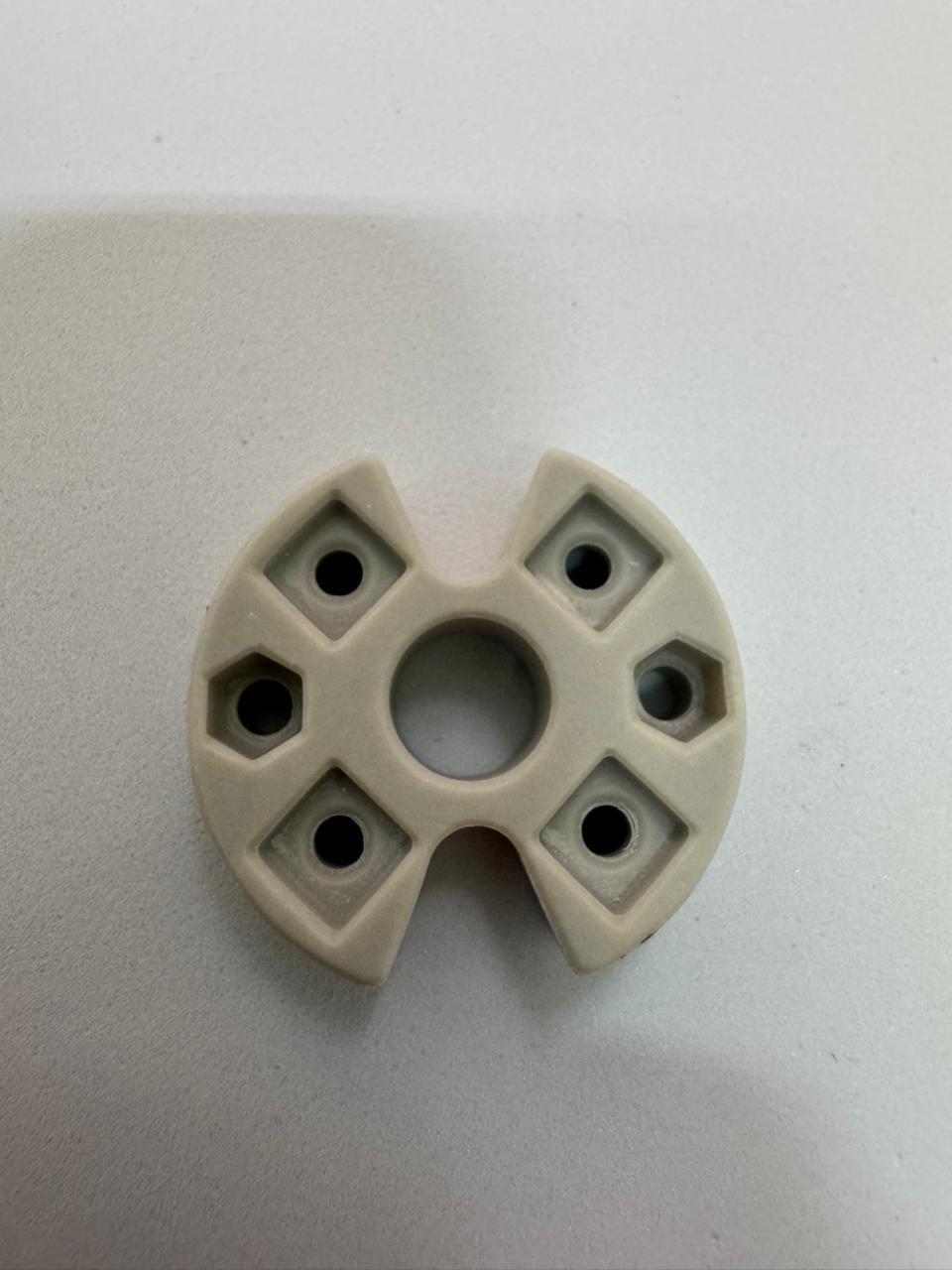

Bloco até 4 Bornes para Cabeçote DIN B eficiente

Quem gerencia processos térmicos críticos em indústrias químicas, petroquímicas, siderúrgicas ou alimentícias sabe que uma oscilação mecânica imperceptível ou uma oxidação microscópica no ponto de conexão de um sensor pode paralisar toda uma linha de produção. Termorresistências e termopares exigem estabilidade absoluta na transmissão de sinal de milivoltagem ou variação ôhmica. É exatamente nesse ponto crítico — na junção entre o elemento sensor e a fiação de campo — que um conector frágil compromete a instrumentação. A escolha de um componente robusto com dimensional padronizado resolve definitivamente ruídos elétricos e falsas leituras de temperatura.

Desafios elétricos e térmicos na conexão de sensores industriais

A interface de ligação interna do cabeçote de proteção é, historicamente, um dos pontos mais vulneráveis dos conjuntos termométricos. Em ambientes sujeitos a vibrações severas, atmosferas corrosivas e ciclagem térmica constante, blocos de conexão plásticos ou de cerâmica de baixa qualidade tendem a trincar, perder o torque dos parafusos ou apresentar fuga de corrente dielétrica.

Quando a resistência de isolação entre os bornes diminui devido à contaminação por umidade ou poeira condutiva, o transmissor ou controlador de temperatura passa a ler valores erráticos. Para sensores do tipo RTD Pt100 de três ou quatro fios, onde variações de décimos de Ohm representam erros significativos em graus Celsius, a qualidade do substrato cerâmico do bloco de bornes é um fator decisivo. A utilização de cerâmica esteatita de alta rigidez dielétrica assegura uma isolação elétrica impecável mesmo em temperaturas elevadas na carcaça do cabeçote.

Projetar um sistema de instrumentação confiável exige que a integridade física e elétrica do bloco acompanhe as duras exigências do processo. Se você busca otimizar seus pontos de medição e reduzir manutenções corretivas na planta, vale a pena entender detalhadamente o comportamento dos blocos de ligação para sensores de temperatura aplicados ao ambiente industrial.

Bloco até 4 Bornes para Cabeçote DIN B eficiente

O padrão DIN Form B é a norma global mais consolidada para cabeçotes de sensores de temperatura. A distância padrão de 33 mm entre os centros dos furos de fixação garante total intercambiabilidade mecânica em invólucros de alumínio, ferro fundido ou aço inoxidável. Contudo, a eficiência real do conjunto depende da versatilidade que o bloco de bornes oferece para as diferentes configurações de elementos sensores.

Flexibilidade de fiação: RTDs de 2, 3 e 4 fios e termopares

A configuração de um bloco com até quatro bornes latonados ou niquelados permite atender com folga as montagens de termorresistências Pt100 a quatro fios — método que elimina completamente o efeito da resistência dos cabos de extensão — além de suportar termopares simples ou duplos. Os bornes são dispostos estrategicamente para facilitar o acesso de chaves durante a instalação e manutenção de campo, otimizando o tempo de intervenção da equipe técnica.

Robustez mecânica e facilidade de instalação

Os componentes metálicos interna e externamente tratados contra corrosão evitam o travamento ou o desgaste prematuro da rosca dos parafusos de fixação. Além disso, sistemas eficientes contam com parafusos imperdíveis nos bornes, impedindo que pequenas peças caiam no fundo do cabeçote ou no piso do processo durante uma intervenção preventiva. Ao estruturar seu arranjo térmico, a combinação ideal envolve associar esses blocos aos mais modernos cabeçotes para sensores de temperatura para assegurar grau de proteção adequado contra intempéries.

Mitigação de ruídos de sinal e erros de gradiente térmico

Um dos grandes gargalos no monitoramento térmico industrial é o surgimento de f.e.m. (força eletromotriz) parasita ou perda de sinal motivada por mau contato. Em conexões de termopares, o bloco de bornes atua como uma junta de transição. Se houver descontinuidade de liga ou aquecimento heterogêneo entre os bornes de polos positivo e negativo, gera-se um erro de junta de referência no exato ponto do cabeçote.

Para contornar esse efeito desastroso, a elevada massa térmica e estabilidade do bloco cerâmico garante homogeneidade de temperatura nos terminais. Paralelamente, para manter a precisão ao longo de toda a malha até o painel de controle, é fundamental que a fiação de saída esteja devidamente equalizada. Entender como cabos de compensação evitam erros de medição torna-se uma etapa crucial na especificação do sistema completo de instrumentação.

Vantagens competitivas da cerâmica de alta densidade no formato DIN B

Ao comparar os blocos de ligação disponíveis no mercado, a diferenciação técnica entre um produto padrão e uma solução de alta performance reside no processamento do material isolante e no acabamento dos contatos metálicos. A Planet Sensor especifica blocos desenvolvidos sob rigorosas normas de qualidade, oferecendo benefícios diretos para a operação contínua:

• Isolação elétrica superior a 500 MΩ a 500V CC: evita fugas de corrente que distorcem o sinal analógico transmitido aos conversores e CLPs.
• Resistência térmica contínua: capacidade de suportar temperaturas operacionais no cabeçote de até 300°C na base cerâmica sem degradação estrutural ou perda de rigidez.
• Centro de furação universal de 33 mm: compatibilidade perfeita com cabeçotes DIN Form B, facilitando substituições rápidas (drop-in replacement) sem necessidade de adaptações mecânicas.
• Bornes com arruela de pressão ou mola de retenção: garantem a manutenção do torque de aperto e contato elétrico contínuo, mesmo sob níveis elevados de vibração mecânica na tubulação ou equipamento.
• Arquitetura para até 4 condutores: otimiza o estoque de peças de reposição, permitindo padronizar um único modelo de bloco de bornes para múltiplos tipos de sensores na fábrica.

Aplicações industriais típicas e ambiente de operação

A aplicabilidade do bloco de até 4 bornes para cabeçote DIN B abrange os mais variados segmentos da indústria de transformação. Em reatores químicos e colunas de destilação, onde os sensores trabalham sob atmosfera agressiva, a selagem proporcionada pelo cabeçote combinada com a inércia química da cerâmica do bloco impede a sulfatação e degradação dos bornes.

No setor siderúrgico e de fundição, nos quais a radiação térmica atinge níveis severos junto à bainha de proteção do pirômetro ou poço de proteção (thermowell), a baixa condutividade térmica do bloco preserva a integridade mecânica dos cabos flexíveis de saída. Já nas indústrias farmacêutica e de alimentos, a limpeza dos contatos e a precisão das conexões de 4 fios do Pt100 garantem que os processos de higienização e esterilização sejam monitorados sem derivas de calibração.

Dimensionamento técnico e boas práticas de montagem

A instalação correta do bloco de conectores no cabeçote DIN B exige a observação de detalhes práticos que muitos manuais genéricos omitem. Em primeiro lugar, o aperto dos parafusos de fixação da base no cabeçote deve seguir uma sequência equilibrada e com torque moderado. Como a base é cerâmica, a aplicação de torque excessivo ou desproporcional pode gerar microfissuras internas invisíveis a olho nu, que posteriormente evoluirão para quebras sob vibração da planta.

Ao realizar a conexão dos condutores do elemento sensor e da fiação de campo, é altamente recomendável a utilização de terminais tipo ilhós ou tubulares devidamente prensados. A ligação direta de fios de cobre ou ligas de termopar trançados sem terminal embaixo da cabeça do parafuso do borne aumenta expressivamente o risco de cisalhamento dos filamentos e consequente mau contato. O correto aperto do prensa-cabos da caixa do cabeçote também garante que forças mecânicas exercidas no cabo externo não sejam transmitidas diretamente aos bornes do bloco.

Por que confiar nas soluções térmicas da Planet Sensor

Com vasta experiência no fornecimento de tecnologia de medição de temperatura para os setores industriais mais exigentes do Brasil, a Planet Sensor combina conhecimento de engenharia aplicada com um rigoroso controle de qualidade fabril. Nossos blocos de bornes e componentes de montagem são projetados para elevar o rendimento do seu processo, garantindo repetibilidade de medição e longa vida útil ao seu instrumento.

Seja para projetos de retrofit que buscam eliminar paradas não programadas por falhas de instrumentação, seja para a montagem de novos conjuntos termométricos de alta precisão, nossa equipe técnica está à disposição para orientar na seleção do componente exato para o seu ambiente operacional. Entre em contato com a Planet Sensor e descubra como a eficiência em conexões elétricas pode transformar a estabilidade do seu controle térmico.
