Como Cabos de Compensação Evitam Erros de Medição

Se você já enfrentou variações inexplicáveis na leitura de um forno de tratamento térmico, refugo de lotes por desvio térmico em um reator químico ou instabilidade no malha de controle PID, a origem do problema pode não estar no sensor principal, mas sim no percurso que o sinal elétrico percorre até o painel. Na rotina da instrumentação industrial, a precisão na medição de temperatura exige rigor absoluto em toda a malha. Uma das falhas mais frequentes e custosas cometidas por equipes de manutenção é a substituição inadequada de fiação dedicada por cabos elétricos de cobre comuns. Entender a física por trás da condução de milivoltagem e a forma exata como o sinal termoelétrico se comporta ao longo da linha é indispensável para eliminar custos invisíveis, paradas não planejadas e garantir a repetibilidade do seu processo produtivo.

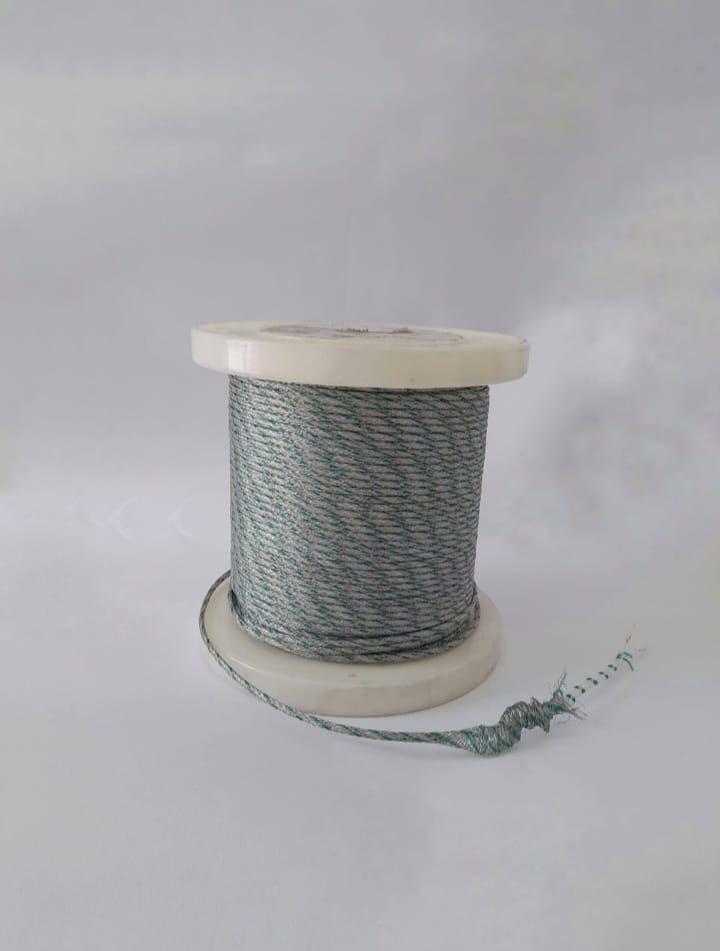

Como Cabos de Compensação Evitam Erros de Medição

Para compreender por que condutores convencionais geram erros graves de medição, é preciso recorrer ao princípio fundamental de funcionamento dos termopares: o Efeito Seebeck. Quando dois metais distintos são unidos em uma extremidade (a chamada junta de medição ou junta quente) e submetidos a um gradiente de temperatura em relação à outra extremidade (a junta de referência ou junta fria), surge uma força eletromotriz (fem) na ordem de milivolts. O indicador ou transmissor instalado no painel interpreta essa tensão em milivolts e a converte em um valor correspondente de temperatura.

O erro crítico ocorre quando um técnico conecta a cabeça do sensor ao painel de controle utilizando cabo de cobre comum. Ao realizar essa conexão, criam-se inadvertidamente duas novas junções bimetálicas no ponto de borne do cabeçote: Cobre-Liga A e Cobre-Liga B. Essas junções intermediárias, conhecidas no meio técnico como juntas parasitas, passam a gerar suas próprias forças eletromotrizes de acordo com a temperatura ambiente daquela caixa de passagem ou cabeçote.

Se o ambiente ao redor do cabeçote esquentar devido ao calor radiante do forno — atingindo, por exemplo, 80 °C —, as juntas parasitas gerarão uma milivoltagem oposta ou aditiva que o instrumento no painel não conseguirá identificar como externa. O resultado é um desvio de medição sistemático, onde o controlador pode exibir 450 °C enquanto o interior do reator está, na realidade, a 480 °C ou 420 °C. Cabos de compensação evitam esse fenômeno porque são fabricados com ligas metálicas cujas propriedades termoelétricas são idênticas às do termopar na faixa de temperatura ambiente em que o cabo operará.

Diferença Fundamental entre Cabos de Extensão e Cabos de Compensação

Embora os termos sejam frequentemente utilizados como sinônimos no ambiente de fábrica, do ponto de vista metalúrgico e de aplicação existem diferenças cruciais entre condutores de extensão e de compensação. Conhecer essa distinção evita especificações superdimensionadas ou falhas de precisão operacional.

Cabos de Extensão (Prefixo E)

Os cabos de extensão são fabricados exatamente com os mesmos materiais e ligas metálicas do termopar ao qual se destinam. Por exemplo, um cabo de extensão para Termopar Tipo J (Ferro / Constantan) possui condutores internos feitos rigorosamente de Ferro e Constantan.

• Faixa de temperatura de trabalho: Suportam temperaturas mais elevadas na linha de passagem, geralmente até a limite da isolação (200 °C a 260 °C ou mais).
• Precisão: Apresentam a menor curva de erro possível, pois mantêm a continuidade homogênea do circuito termoelétrico.
• Aplicação típica: Recomendados para trajetos onde a fiação passa por zonas de alta temperatura ambiente ou quando se exige altíssima exatidão técnica.

Cabos de Compensação (Prefixo C)

Os cabos de compensação utilizam ligas metálicas alternativas (diferentes das ligas puras do sensor), mas que desenvolvem uma curva de milivoltagem equivalente à do termopar dentro de uma faixa limitada de temperatura ambiente (normalmente de 0 °C até 100 °C ou 200 °C max).

Um exemplo clássico ocorre nos termopares de nobres, como os Tipos S e R (Platina-Ródio). Produzir dezenas de metros de cabo de extensão utilizando Platina pura seria financeiramente inviável para qualquer planta industrial. Para solucionar isso, utilizam-se cabos de compensação constituídos por ligas de Cobre e Níquel que, na faixa de temperatura ambiente de calha/conduíte, reproduzem com extrema fidelidade o sinal gerado pela Platina. Assim, garante-se viabilidade econômica sem comprometer a exatidão da leitura.

Fontes de Erro em Malhas de Medição Térmica Industrial

A escolha do cabo correto é apenas a primeira etapa. Em rotinas operacionais complexas, diversos fatores externos podem degradar a milivoltagem transmitida pelo circuito termoelétrico. Abaixo destacamos os principais gargalos identificados em auditorias de processos:

1. Inversão de Polaridade

Como os sinais de milivolt gerados por termopares possuem polaridade definida (pólo positivo e pólo negativo), a inversão dos fios na fiação de compensação faz com que o instrumento subtraia a variação de temperatura em vez de somá-la. O sintoma clássico no painel é ver a temperatura indicada caindo enquanto o forno está visivelmente aquecendo.

2. Mistura de Normas de Cores

A falta de padronização entre normas internacionais (ANSI MC96.1, IEC 60584-3, DIN 43710) é causa frequente de equívocos na manutenção. Enquanto na norma americana (ANSI) a capa externa do Termopar Tipo J é preta e o condutor negativo é vermelho, na norma internacional (IEC) a capa externa é preta mas o condutor negativo é branco. Identificar corretamente a norma adotada na planta evita trocas incorretas de polaridade.

3. Gradientes Térmicos na Conexão

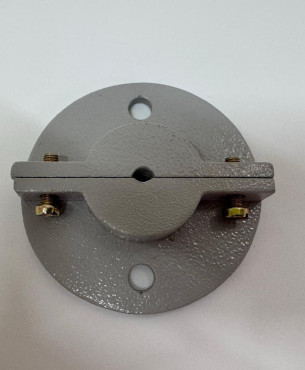

A transição entre o sensor rígido e o cabo flexível de compensação costuma ocorrer dentro do cabeçote de proteção. Se houver um forte gradiente térmico através do ponto de junção mecânica, pequenas diferenças de potencial surgirão se o terminal não for adequado. A utilização de um bloco de ligação robusto para cabeçotes de processo garante estabilidade mecânica, contato elétrico de baixa resistência e minimiza a oscilação de temperatura nos pontos de emenda.

Abaixo apresentamos uma tabela comparativa com os principais tipos de sensores e o comportamento dos condutores correspondentes:

Seleção da Isolação e Proteção contra Interferência Eletromagnética

De nada adiantaria escolher a liga metálica correta se a camada de isolamento térmico e mecânico do cabo falhar sob as condições agressivas do chão de fábrica. O ambiente industrial expõe as tubulações a óleos, umidade, vapores ácidos, brasas e forte atrito mecânico. A escolha do revestimento correto determina a vida útil da fiação.

As isolações mais empregadas incluem:

• PVC (Cloreto de Polivinila): Indicado para uso geral em calhas fechadas, resistente à umidade, com limite térmico em torno de 105 °C.
• PTFE / Teflon: Excelente resistência química a solventes e ácidos, impermeável, operando em faixas contínuas de até 260 °C.
• Fibra de Vidro: Ideal para ambientes de altíssima temperatura radiante (como proximidades de portas de fornos e fundições), suportando picos de até 400 °C ou mais, porém sensível à penetração de umidade direta.

Além da agressão térmica, o sinal em milivolt é extremamente vulnerável a ruídos eletromagnéticos (EMI) induzidos por inversores de frequência, motores elétricos de grande porte, chaves de partida e cabos de potência paralelos. Para evitar oscilações na leitura do sinal que é repassado com exatidão ao controlador de temperatura no painel elétrico, o cabo de compensação deve obrigatoriamente contar com blindagem eletrostática em fita de alumínio com fio de dreno ou trança de malha de cobre. O aterramento do dreno deve ser realizado em um único ponto (preferencialmente no painel) para evitar laços de terra (ground loops).

Quando Converter o Sinal Térmico para 4-20mA no Cabeçote?

Embora os cabos de extensão e compensação sejam a solução ideal para distâncias curtas e médias (até 30 ou 50 metros), trajetos extremamente longos aumentam significativamente a resistência elétrica do loop e a susceptibilidade a ruídos industriais. Em termos de custo total de propriedade (TCO), lançar 200 metros de cabo de compensação blindado especial pode ser consideravelmente mais dispendioso do que alternativas modernas de instrumentação.

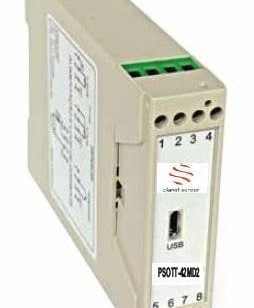

Nesses cenários de grandes distâncias ou ambientes severos de ruído elétrico, a boa engenharia recomenda a implementação de transmissores de sinal industrial diretamente na cabeça do sensor. O transmissor processa a milivoltagem gerada pelo termopar a poucos centímetros da junta quente e a converte em um sinal de corrente de 4 a 20 mA com protocolo HART. A partir desse ponto, a transmissão até a sala de controle pode ser realizada utilizando fiação de cobre trançada convencional e de baixo custo, imune a quedas de tensão e interferências externas.

Critérios para Especificação e Garantia de Precisão na Planta

Para assegurar que sua malha de medição opere dentro da classe de tolerância desejada (Norma IEC 60584 ou ANSI MC96.1), siga este checklist durante a especificação ou auditoria de campo:

• Identifique o tipo exato do termopar: Verifique se o sensor instalado é Tipo K, J, T, E, N, S ou R antes de adquirir o cabo.
• Verifique a temperatura ambiente do trajeto: Certifique-se de que a temperatura na caixa de passagem ou calha não excede o limite térmico da liga de compensação (ex: 100 °C ou 200 °C).
• Exija blindagem individual e geral: Em ambientes com múltiplos acionamentos elétricos, especifique fita de alumínio + dreno para evitar ruído induzido.
• Padronize as conexões mecânicas: Evite emendas com fita isolante comum. Use blocos de bornes cerâmicos ou conectores compensados apropriados.
• Calibre a malha completa: Ao realizar a calibração periódica da instrumentação, inclua o cabo de compensação no teste ou utilize um calibrador que simule a junta de referência corretamente.

Aumente a Eficiência e Confiabilidade dos seus Processos Térmicos

A precisão da medição de temperatura é um pilar decisivo para a qualidade do produto final, segurança operacional e economia de energia da sua empresa. Escolher e instalar corretamente condutores de compensação elimina incertezas e previne desvios caros de processo.

A equipe de engenharia da Planet Sensor é especialista na especificação, fabricação e fornecimento de sensores de temperatura, cabos especiais e acessórios de instrumentação de alta performance para a indústria. Entre em contato com nossos consultores técnicos e descubra como otimizar a precisão da sua malha de medição com soluções sob medida para os desafios da sua fábrica.
