Conector compensado elimine erros de temperatura

Poucas falhas operacionais são tão frustrantes para um engenheiro de processos quanto desvios térmicos inexplicáveis que resultam em lotes rejeitados, consumo excessivo de combustível ou paradas não programadas na linha de produção. Na maioria das plantas industriais, quando a leitura de um termopar apresenta instabilidade ou offset contínuo, a primeira reação da equipe de manutenção é substituir o sensor principal ou reformatar as malhas de controle. No entanto, em mais de 70% dos casos de desvio de medição em malhas de termopares, a raiz do problema não está na bainha do sensor nem no instrumento receptor, mas sim no ponto de interligação elétrica intermediário. A utilização de bornes ou conectores genéricos de cobre e latão em circuitos termelétricos cria juntas parasitas que distorcem o sinal em milivolts. Compreender e implementar a tecnologia do conector compensado elimine erros de temperatura de forma definitiva, assegurando a integridade do sinal desde o ponto de medição até o sistema supervisório.

A Física das Conexões Termelétricas e a Origem das Juntas Parasitas

Para entender por que um conector comum é um gerador silencioso de erros, é preciso recorrer aos princípios da termoeletricidade estabelecidos por Thomas Johann Seebeck. Um circuito de termopar gera uma força eletromotriz (FEM) em milivolts que é diretamente proporcional à diferença de temperatura entre a junta de medição (junta quente) e a junta de referência (junta fria). O sinal gerado não é um valor absoluto de tensão produzido no topo do sensor, mas sim o resultado da soma de milivoltagens geradas ao longo de toda a extensão dos condutores submetidos a um gradiente térmico.

Quando você interliga um termopar convencional a um cabo de extensão utilizando um conector elétrico padrão — cujos pinos são fabricados em liga de cobre, latão ou latão niquelado —, você introduz instantaneamente dois novos termopares em série no seu circuito. Se a temperatura ambiente no local da conexão for exatamente idêntica nos dois pinos e constante ao longo de todo o corpo do conector, as tensões parasitas criadas nas interfaces "metal do termopar / metal do conector" teoreticamente se anulam. Contudo, a realidade do chão de fábrica é drasticamente diferente.

Em ambientes industriais reais, os pontos de conexão ficam expostos a:

• Gradientes térmicos localizados: Irradiação de fornos, correntes de ar frio provenientes de sistemas de ventilação ou proximidade com motores elétricos e tubulações de vapor.
• Variação da temperatura ambiente: Oscilações térmicas entre o dia e a noite na planta industrial que alteram o ponto de transição do conector.
• Calor de condução do processo: A própria haste do sensor conduz calor em direção ao cabeçote de ligação, aquecendo o pino positivo mais do que o pino negativo.

Quando existe uma diferença de apenas 5 °C entre as extremidades do conector genérico, as juntas parasitas criadas pelas ligas estranhas geram uma milivoltagem adicional. Em um termopar Tipo K (Chromel-Alumel), cuja sensibilidade é de aproximadamente 41 µV/°C, um erro térmico de junta parasita pode traduzir-se em um desvio de 3 °C a 12 °C na leitura final indicada no painel, sem que o instrumento acuse qualquer tipo de alarme de malha aberta.

Conector Compensado: Elimine Erros de Temperatura e Garanta a Repetibilidade

A solução definitiva para anular as forças eletromotrizes parasitas nas conexões intermediárias é o uso de conectores compensados ou de extensão. A arquitetura desses componentes é projetada especificamente para que a continuidade termelétrica do circuito seja mantida sem nenhuma alteração na composição dos materiais condutores.

A Química das Ligas nos Pinos Internos

Um conector compensado genuíno possui seus pinos macho e fêmea usinados exatamente nas mesmas ligas metálicas que compõem o termopar ao qual se destinam, ou em ligas compensadas quimicamente equivalentes dentro da faixa de temperatura de operação do conector (geralmente de -50 °C até +220 °C para corpos em termoplástico reforçado, e até +650 °C para modelos cerâmicos).

• Tipo K (Chromel / Alumel): O pino positivo é injetado ou usinado em liga de Ni-Cr (Chromel) e o pino negativo em liga de Ni-Al (Alumel).
• Tipo J (Ferro / Constantan): O pino positivo é constituído de ferro de alta pureza e o negativo de liga de Cobre-Níquel (Constantan).
• Tipo S / R (Platina / Platina-Ródio): Utilizam ligas compensadas de Cobre e Cobre-Níquel que reproduzem com exatidão a curva de milivoltagem do par de nobres na faixa de 0 °C a 200 °C.
• Tipo T (Cobre / Constantan): Pinos constituídos integralmente em Cobre puro no polo positivo e Constantan no polo negativo.

Ao utilizar um conector cujas propriedades termoelétricas sejam idênticas às dos fios da malha, o ponto de junção físico deixa de atuar como uma nova junta e passa a ser transparente para o sinal de milivolt. Assim, o conector compensado elimine erros de temperatura derivados de gradientes térmicos no cabeçote ou nas caixas de junção intermediárias.

Geometria, Polarização e Confiabilidade Mecânica

Além da fidelidade química das ligas metálicas, os conectores compensados industriais incorporam recursos mecânicos fundamentais para evitar falhas humanas e degradação do sinal ao longo do tempo:

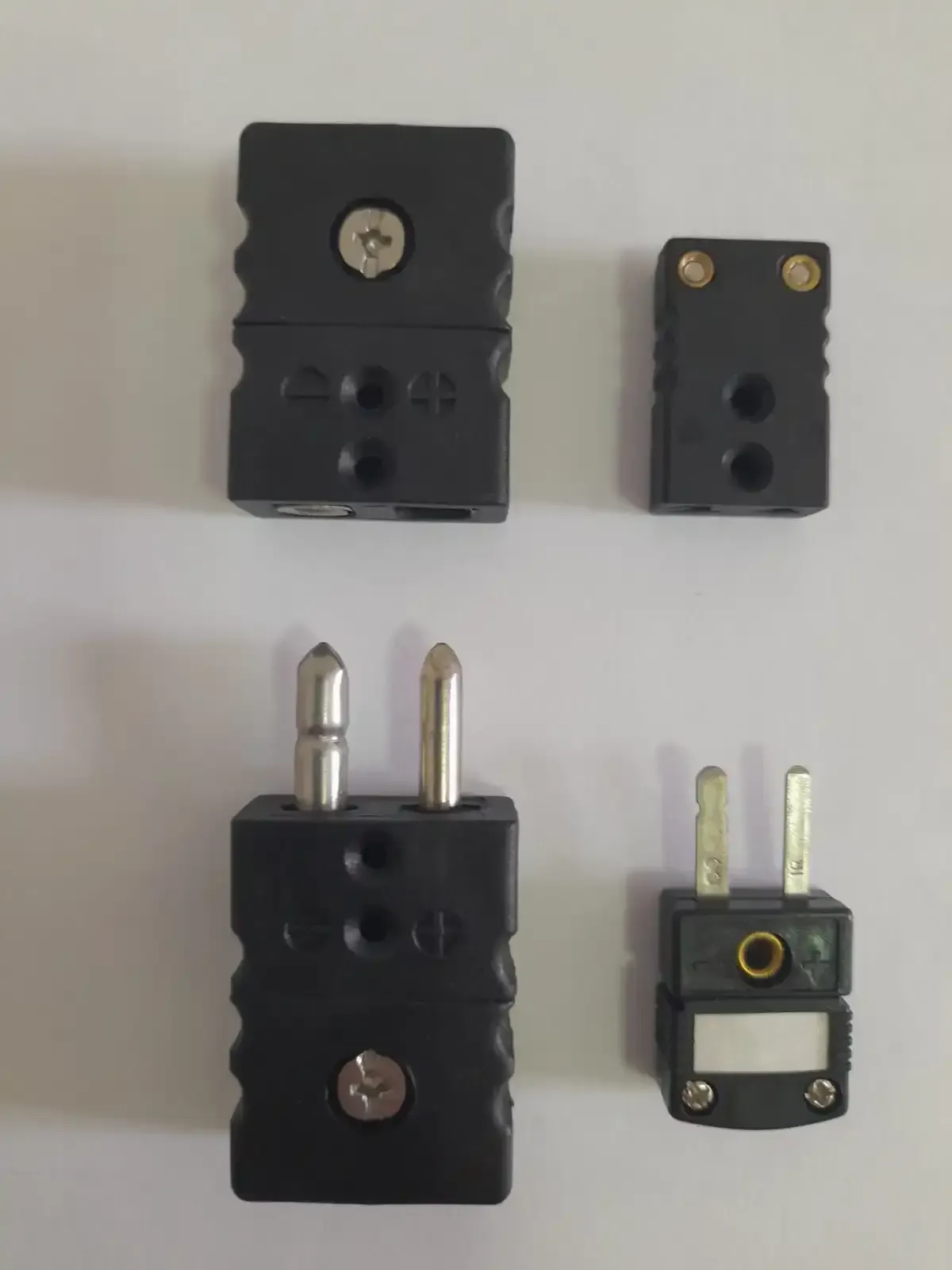

Pinos Polarizados: Para evitar a inversão de polaridade — um erro catastrófico que faz a leitura de temperatura variar em sentido oposto ao real —, os pinos dos conectores possuem dimensões físicas diferentes. Nos modelos miniatura (pinos chatos), o pino negativo é significativamente mais largo que o positivo. Nos modelos padrão (pinos redondos), o pino negativo possui diâmetro maior ou o espaçamento impede o encaixe invertido.

Sistemas de Mola e Pressão Constante: O mau contato em malhas de termopar introduz resistência elétrica variável, resultando em ruído, flutuação de sinal ou antenas de captação para interferência eletromagnética (EMI). Conectores de alta performance contam com soquetes fêmea equipados com molas internas de pressão constante que mantêm a área de contato limpa e apertada mesmo sob vibração severa.

Impacto Prático e Econômico no Chão de Fábrica

A substituição de conectores comuns ou emendas de fita isolante por conectores compensados adequados gera impactos diretos nos indicadores globais da planta (OEE, refugo, consumo energético e segurança do processo).

Indústria Plástica e Extrusão de Polímeros

Em processos de injeção e extrusão, a janela de processamento térmico de resinas engenheiradas (como PEEK, Poliamidas e Policarbonato) costuma ser extremamente estreita. Um erro de leitura de 5 °C provocado por uma junta parasita na zona de plastificação pode causar a degradação do material por sobreaquecimento ou o travamento da rosca por fluidez insuficiente. A padronização com conectores compensados miniatura integrados aos corpos das câmaras quentes garante troca rápida de moldes sem perda de calibração.

Tratamento Térmico e Sinterização (Normas CQI-9 e AMS 2750)

Setores automotivo e aeroespacial exigem rigorosa conformidade com normas de pirometria. Nesses ambientes, a uniformidade de temperatura do forno precisa ser comprovada em margens tão rígidas quanto ±3 °C. O uso de conexões não compensadas durante ensaios TUS (Temperature Uniformity Survey) ou SAT (System Accuracy Test) invalida imediatamente o relatório de calibração, podendo levar à interdição da linha de tratamento térmico. O conector compensado assegura que o sinal lido pelos transmissores de temperatura para painel seja o reflexo fiel da temperatura interna do forno.

Indústria Química, Farmacêutica e Alimentícia

Em reatores de síntese e autoclaves de esterilização, desvios térmicos afetam a taxa de reação química e a garantia de esterilização do produto final. Erros no monitoramento de temperatura podem resultar no descarte de lotes farmacêuticos valiosos ou em riscos de contaminação microbiológica. Além disso, quando o sinal é enviado a um controlador de temperatura industrial responsável pelo loop PID de controle de válvulas modulantes de vapor, um offset na leitura faz o sistema injetar mais energia do que o necessário, elevando o custo operacional por tonelada produzida.

Especificação Correta: Como Escolher o Conector Ideal

Para obter os benefícios máximos e garantir que o conector compensado elimine erros de temperatura na sua planta, a equipe de engenharia e manutenção deve observar critérios rigorosos no momento da especificação técnica:

1. Compatibilidade exata da calibração do termopar

Nunca utilize um conector Tipo J em uma malha de termopar Tipo K, mesmo que a conexão física encaixe perfeitamente. Embora ambos sejam conectores compensated, a discrepância na curva EMF x Temperatura entre as ligas criará um erro de leitura substancial no ponto de transição.

2. Padronização de Cores (ANSI vs. IEC)

A identificação visual do tipo de termopar no conector compensado obedece a normas internacionais de código de cores no corpo termoplástico:

• Norma ANSI (Norte-Americana): Amarelo (Tipo K), Preto (Tipo J), Azul (Tipo T), Verde (Tipo E), Laranja (Tipo N), Verde (Tipo S/R).
• Norma IEC 60584-3 (Europeia/Internacional): Verde (Tipo K), Preto (Tipo J), Marrom (Tipo T), Violeta (Tipo E), Rosa (Tipo N), Laranja (Tipo S/R).

A atenção a esses códigos evita a mistura acidental de componentes de normas distintas dentro do mesmo painel de instrumentação.

3. Limites de Temperatura Operacional do Invólucro

A carcaça isolante do conector deve resistir ao ambiente térmico onde a conexão estará instalada:

• Termoplástico Padrão (Nylon com Fibra de Vidro): Suporta temperaturas contínuas de -29 °C até +200 °C. Excelente resistência mecânica e a impactos.
• Termoplástico para Altas Temperaturas (Ryton / LCP): Indicado para trabalho contínuo entre -40 °C e +350 °C.
• Cerâmica de Alta Pureza: Projetado para zonas extremas de radiação térmica, suportando temperaturas contínuas de -50 °C até +650 °C sem deformação estrutural ou perda de isolamento elétrico.

4. Acessórios de Fixação e Alívio de Tensão

Um erro comum de montagem é permitir que o cabo de compensação exerça tração mecânica direta sobre os parafusos internos do conector. A utilização de presilhas de alívio de tensão (cable clamps) e capas de borracha de vedação (grommets) protege a fiação contra ruptura por fadiga e impede a entrada de umidade, óleos solúveis ou vapores corrosivos que causam oxidação nas superfícies de contato.

Diagnóstico de Campo: Identificando Conexões Inadequadas

Se você suspeita que sua malha de medição sofre com desvios térmicos causados por conectores inadequados, execute este procedimento rápido de diagnóstico no chão de fábrica:

1. Inspecione os pontos de junta: Verifique se há conectores genéricos de plástico transparente/preto com parafusos de latão (conhecidos como "bornes de iluminação") interligando fios de termopar.
2. Teste do Aquecimento do Conector (Thermal Shock Test): Com a malha de medição ligada e estabilizada em um processo a alta temperatura, utilize um soprador térmico ou gelo em spray para alterar moderadamente a temperatura do corpo do conector suspeito. Se a leitura de temperatura no controlador mudar imediatamente enquanto o processo permanece estável, você tem uma junta parasita no conector.
3. Verificação da Resistência de Isolação: Com o circuito desconectado, meça a resistência entre os pinos condutores e a carcaça/massa de aterramento. Valores abaixo de 100 MΩ a 500 VDC indicam contaminação por umidade ou degradação do isolante do conector.

Garanta a Precisão da Sua Instrumentação com a Planet Sensor

Na medição industrial de temperatura, a precisão da malha é limitada pelo seu elo mais fraco. De nada adianta investir em sensores de alta classe de tolerância e transmissores digitais de última geração se o sinal em milivolts for corrompido no meio do caminho por conexões inadequadas.

A Planet Sensor projeta, fabrica e fornece uma linha completa de conectores compensados miniatura, padrão, para montagem em painel e cerâmicos para altas temperaturas, todos rigorosamente em conformidade com os padrões normativos globais. Nossa equipe de engenharia de aplicação está pronta para analisar os esquemas de ligação da sua fábrica, diagnosticar problemas de desvio térmico e indicar a melhor solução em conectividade e sensores para o seu processo.

Não permita que erros invisíveis de junta fria comprometam a qualidade dos seus produtos e o rendimento da sua fábrica. Entre em contato com os especialistas técnicos da Planet Sensor hoje mesmo, solicite uma avaliação da sua infraestrutura de instrumentação e descubra como a escolha do conector compensado correto elimina falhas de leitura e eleva o patamar de estabilidade das suas malhas de controle.
