Transmissores de Temperatura para Máxima Eficiência

Tentar controlar processos térmicos industriais críticos confiando no envio direto de sinais de milivolts ou variação ôhmica por dezenas de metros de cabeamento é um dos erros mais dispendiosos na automação de processos. A degradação do sinal ao longo da distância, aliada a induções magnéticas geradas por inversores de frequência e motores, frequentemente transforma medições que deveriam ser exatas em leituras oscilantes. O resultado prático é direto: descarte de lotes inteiros, consumo excessivo de combustível em caldeiras e paradas não programadas. Para erradicar essas vulnerabilidades e assegurar repetibilidade operacional, a implementação estratégica de inteligência no ponto de medição deixa de ser um mero detalhe de projeto e se torna um pilar de rentabilidade.

Transmissores de Temperatura para Máxima Eficiência

Na arquitetura moderna de automação industrial, o papel do condicionador de sinal vai muito além de simplesmente converter uma grandeza física em eletricidade. Quando falamos sobre a aplicação de transmissores de temperatura para máxima eficiência, estamos nos referindo à conversão imediata de sinais fracos e suscetíveis — como os milivolts gerados por termopares ou a variação de resistência de um Pt100 — em um sinal robusto, padronizado em corrente de 4 a 20 mA com protocolo HART ou redes totalmente digitais como Profibus-PA e Foundation Fieldbus.

Ao realizar essa conversão diretamente no ponto de medição (montagem no cabeçote) ou no painel intermediário mais próximo, a instrumentação elimina drasticamente os efeitos da resistência dos cabos de extensão e compensação. Um sinal analógico em malha de corrente de 4-20 mA é intrinsecamente imune a quedas de tensão ao longo do trajeto, garantindo que o valor lido pelo CLP ou Sistema Digital de Controle Distribuído (SDCD) seja idêntico ao valor real medido no processo térmico.

Além da imunidade ao ruído, a eficiência operacional é alavancada pela capacidade de linearização do sinal. Elementos primários, especialmente termopares, possuem curvas de resposta não lineares. O processamento digital interno do transmissor aplica polinômios de correção de altíssima precisão, entregando ao sistema de controle uma variável de processo (PV) perfeitamente proporcional à escala configurada, sem sobrecarregar a CPU dos controladores centrais.

A Física por Trás do Sinal: Por Que Rodar Cabeamento de Milivolts É um Risco Operacional

Para compreender o retorno sobre o investimento dessa tecnologia, é fundamental analisar os fenômenos elétricos que ocorrem no chão de fábrica. Sensores do tipo RTD Pt100 operam variando sua resistência elétrica em uma proporção aproximada de 0,385 Ohms por grau Celsius. Se o sinal percorre 50 metros de cabo de cobre sem condicionamento adequado, a própria resistência do condutor — sumada a variações da temperatura ambiente ao longo do trajeto — introduz um erro de medição que pode facilmente ultrapassar 3 °C a 5 °C.

No caso dos termopares, a situação é ainda mais crítica. O sinal gerado está na faixa de microvolts por grau Celsius. Qualquer junta heterogênea no percurso do cabo de extensão cria fêmeas termoelétricas parasitas. Sem falar no custo proibitivo de passar longas distâncias com cabos de compensação blindados especiais. Ao adotar um transmissor de temperatura em trilho DIN eficiente próximo aos sensores ou unidades montadas em campo, você substitui metros de fiação cara e frágil por cabo de cobre trançado convencional de baixo custo.

Outro fator determinante é a isolação galvânica. Ambientes industriais severos frequentemente apresentam potenciais de terra distintos entre o vaso de processo e o painel elétrico. Sem isolamento adequado entre a entrada do sensor e a saída de sinal, surgem os destrutivos loops de terra (ground loops). Transmissores de alta performance possuem isolação galvânica de até 1,5 kV AC ou superior, blindando a eletrônica de controle contra surtos, transientes mecânicos e ruídos de alta frequência gerados por chaveamento de potência.

Arquiteturas de Montagem: Escolhendo Entre Disco de Cabeçote e Trilho DIN

A topologia de instalação deve ser escolhida com base na acessibilidade para manutenção, agressividade do ambiente e severidade de vibração da planta. Não existe uma solução única, mas sim a engenharia correta para cada ponto crítico.

• Montagem em Cabeçote (Tipo Disco / Puck): É instalada diretamente dentro da caixa de junção do sensor de temperatura. Oferece a melhor performance técnica contra ruídos elétricos, pois a conversão do sinal em 4-20 mA ocorre a poucos milímetros do elemento sensor. Requer atenção especial à temperatura ambiente interna do cabeçote, que não deve exceder os limites operacionais do circuito eletrônico (geralmente -40 °C a +85 °C). A proteção do conjunto é otimizada ao utilizar o circuito em conjunto com cabeçotes industriais de alta resistência, que garantem vedação hermética contra umidade e vapores corrosivos.

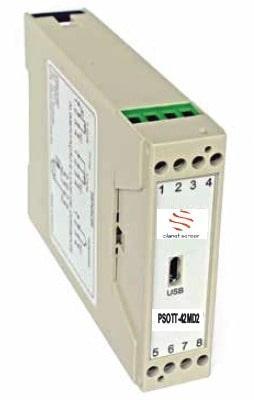

• Montagem em Trilho DIN (Painel ou Caixa de Passagem): Indicada para locais de difícil acesso, com vibração mecânica extrema no ponto de medição ou em zonas onde as temperaturas radiantes do processo ultrapassam os limites suportados pelos componentes semicondutores. Os cabos dos sensores são levados até um painel remoto consolidado, facilitando testes de bancada e comissionamento centralizado.

Protocolos de Comunicação e Diagnóstico Avançado: Do 4-20mA ao HART

A transição do sinal puramente analógico para transmissores inteligentes com protocolo HART revolucionou as rotinas de manutenção preditiva. O protocolo HART superpõe um sinal de modulação digital FSK (Frequency Shift Keying) sobre a malha analógica de 4-20 mA sem interromper a leitura contínua do processo.

Essa tecnologia permite que a equipe de instrumentação acesse parâmetros internos do dispositivo remotamente, identificando falhas antes mesmo que elas afetem a linha de produção. Com a padronização pela norma NAMUR NE 43, o transmissor consegue sinalizar estados de erro específicos — como quebra de sensor ou curto-circuito na entrada — acionando a saída de corrente para valores fora da escala normal (por exemplo, abaixo de 3,6 mA ou acima de 21,0 mA). Essa diferenciação clara impede que o malha de controle confunda uma falha de hardware com uma queda real de temperatura no processo.

Impacto Financeiro no TCO e Otimização Energética do Processo

O custo inicial de aquisição de um condicionador de sinal representa apenas uma fração irrisória do Custo Total de Propriedade (TCO) de uma planta industrial. A verdadeira análise financeira deve focar nos custos ocultos provocados pela falta de precisão e pela instabilidade de malha.

Em um reator químico ou em um pasteurizador alimentício, um erro de apenas 1 °C para baixo pode resultar na não conformidade do produto perante órgãos reguladores, levando ao descarte de toneladas de insumos. Por outro lado, um erro de 1 °C para cima força o sistema de aquecimento a queimar mais gás natural ou consumir mais MWh de energia elétrica do que o estritamente necessário. Em operações contínuas que rodam 24 horas por dia, a eliminação dessa incerteza térmica paga o investimento nos conversores em poucas semanas de operação.

A estabilidade proporcionada pelo processamento preciso do sinal permite afinar os sintonizadores PID dos sistemas de automação. A integração contínua com um controlador de temperatura de alto desempenho resulta em curvas de aquecimento mais suaves, sem overshoot (sobre-sinal) e com tempo de acomodação drasticamente reduzido, aumentando o rendimento por lote (throughput) da planta.

Parâmetros Cruciais para a Especificação do Dispositivo Ideal

Como especialista técnico, recomendo que a especificação de um transmissor não seja tratada como a compra de um item genérico de prateleira. Para garantir a máxima eficiência e longa vida útil do componente, exija e analise os seguintes critérios técnicos no datasheet do fabricante:

• Exatidão Global e Deriva Térmica: Verifique o erro máximo combinado (incluindo D/A e A/D) e a estabilidade de longo prazo (por exemplo, erro menor que 0,1% do range configurado por ano). A deriva com a variação da temperatura ambiente deve ser a menor possível.
• Rangeabilidade (Turndown): A capacidade do dispositivo de ter sua faixa de medição reconfigurada sem perda substancial de resolução. Um único transmissor flexível pode cobrir escalas de -200 °C a +1370 °C, reduzindo drasticamente o estoque de peças de reposição na fábrica.
• Redundância e Entrada Dupla (Dual Input): Transmissores de ponta possuem entradas para dois sensores simultâneos. Isso possibilita funções avançadas como medição diferencial, média de temperatura e, acima de tudo, a função Hot Backup (troca automática para o sensor secundário em caso de quebra do primário, sem interromper o processo).
• Compensação de Junta Fria (CJC) de Alta Precisão: Em transmissores para termopares, a medição interna da temperatura dos bornes deve possuir um sensor de referência de altíssima velocidade de resposta para anular variações térmicas no ponto de conexão.

Transforme Dados Térmicos em Decisões de Lucratividade

A precisão no controle térmico industrial não é uma questão de sorte, mas sim o resultado direto da aplicação da engenharia correta no ponto exato onde a medição acontece. Eliminar ruídos elétricos, evitar erros de compensação em cabos e dotar o sistema de diagnósticos preditivos através de transmissores robustos é o caminho mais rápido e seguro para otimizar o consumo energético e garantir a padronização absoluta dos seus produtos.

Na Planet Sensor, combinamos expertise técnica de campo e inovação em instrumentação para desenvolver soluções sob medida para os desafios mais severos da indústria. Se a sua operação sofre com instabilidade de leituras, falhas prematuras de sensores ou consumo elevado de energia, nossa equipe de engenharia está pronta para diagnosticar sua malha de medição e especificar os transmissores ideais para elevar a eficiência da sua planta ao nível máximo.
