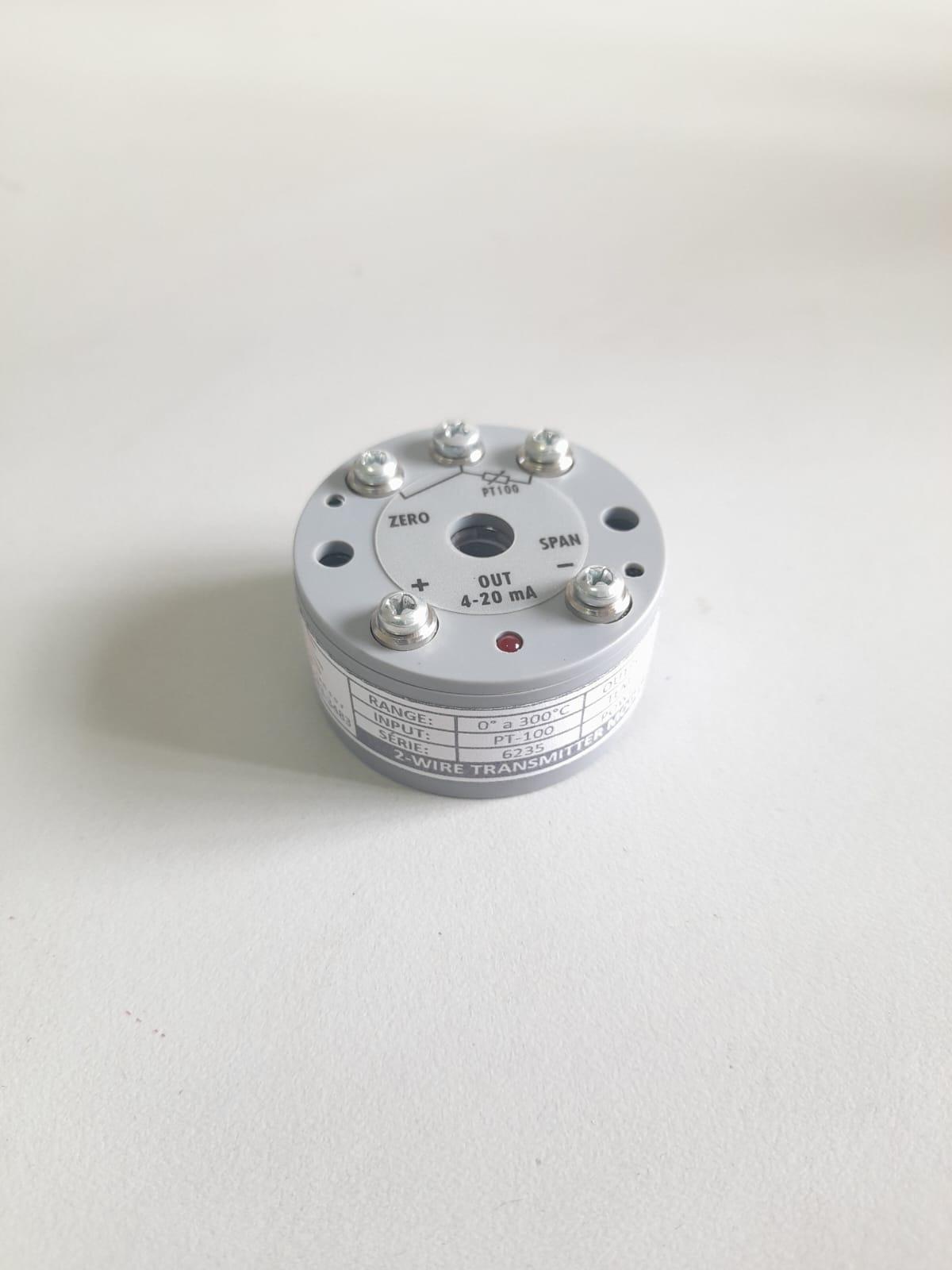

Transmissor de temperatura para cabeçote eficiente

Em ambientes industriais severos, poucos problemas causam tanta dor de cabeça para a equipe de automação e manutenção do que a perda de precisão ou a instabilidade nos sinais de temperatura. Arrastar cabos de extensão por dezenas de metros através de calhas energizadas, sob a presença constante de interferências eletromagnéticas e oscilações térmicas, degrada inevitavelmente o sinal em milivolts de um termopar ou a variação ôhmica de um elemento Pt100. O resultado prático é direto e custoso: desvios de medição (drift), leituras erráticas no CLP, perda de controle do processo térmico e paradas não planejadas. A solução definitiva para blindar seu sinal logo no ponto de medição é a implementação de um transmissor de temperatura para cabeçote eficiente, projetado para converter e condicionar o sinal analógico primário em uma variável robusta de corrente padronizada.

Eliminando a degradação de sinal no chão de fábrica

A medição de temperatura no setor industrial depende, em sua maioria, de dois tipos de elementos primários: termorresistências (como a Pt100) e termopares (Tipos K, J, T, N, S, R). No entanto, o transporte direto do sinal bruto desses sensores até a sala de controle representa um desafio físico significativo. No caso dos termopares, a utilização de cabos de compensação ou extensão longos introduz juncões frias secundárias e queda de tensão em milivolts. Já nas termorresistências, a resistência elétrica residual dos próprios cabos de cobre altera a leitura, exigindo arranjos complexos de três ou quatro fios para minimizar os erros.

Ao posicionar o módulo conversor diretamente no ponto de medição — encapsulado no interior do cabeçote de proteção do sensor —, eliminamos a vulnerabilidade do sinal primário. O equipamento realiza a leitura analógica imediata, aplica as curvas de linearização da norma correspondente (IEC 60751 para RTDs ou IEC 60584 para termopares) e converte a variável em um sinal de corrente contínua em malha fechada (loop de 4 a 20 mA alimentado a dois fios). Por ser uma malha de corrente, a atenuação causada pelo comprimento dos cabos torna-se praticamente nula, permitindo transmissões por centenas de metros sem perda de exatidão.

Além disso, o uso de transmissores integrados melhora drasticamente a resposta dinâmica da malha de controle. Para processos críticos, onde frações de segundo e décimos de grau Celsius impactam a qualidade do produto final — como em reatores químicos, autoclaves e fornos de tratamento térmico —, contar com um sinal blindado e com alta taxa de amostragem no ponto de origem garante respostas mais rápidas dos atuadores e inversores de frequência.

Transmissor de temperatura para cabeçote eficiente: critérios de engenharia e alta precisão

Para que um dispositivo seja considerado verdadeiramente eficiente no ambiente fabril, ele precisa atender a especificações mecânicas e eletrônicas rigorosas. O formato padrão industrial é conhecido mundialmente como formato puck, projetado sob medidas universais para encaixe perfeito em cabeçotes de conexão do tipo DIN Form B. Essa padronização possibilita a montagem direta sobre o bloco terminal de conjuntos de termorresistência mineral de alta isolação ou hastes com poços de proteção termométrica.

Formato compacto DIN Form B e montagem mecânica

O design circular compacto (com diâmetro padronizado de 44 mm e furos centrais de fixação ajustáveis) permite que o conversor seja instalado até mesmo em espaços extremamente reduzidos dentro do cabeçote de alumínio, ferro fundido ou aço inoxidável. Essa integração direta simplifica a infraestrutura de campo: reduz a necessidade de caixas de junção intermediárias, elimina canaletas adicionais no painel e diminui os pontos potenciais de mau contato mecânico. As conexões rosqueadas com molas de compressão evitam que vibrações contínuas de motores e bombas desatem os terminais de fiação.

Imunidade a ruídos EMR/RFI e isolamento galvânico

O ambiente fabril moderno é repleto de inversores de frequência, soft-starters, motores de alta potência e redes de alta tensão. Essa infraestrutura gera campos magnéticos e ruídos de alta frequência (EMC/RFI) que se acoplam facilmente às linhas de instrumentação. Um transmissor de alto rendimento possui isolamento galvânico de pelo menos 1,5 kV AC entre a entrada do sensor e a saída da malha de 4-20 mA.

Esse isolamento elétrico desempenha três funções vitais na planta:

• Proteção do CLP e cartões de entrada: impede que picos de tensão transientess vindos do processo queimem os módulos de entrada analógica do controlador central.
• Eliminação de loops de terra: evita diferenças de potencial entre a carcaça do equipamento no campo e o terra do painel da sala de comando, uma das principais causas de oscilação de sinal.
• Imunidade a induções magnéticas: garante estabilidade na leitura mesmo quando o cabo de sinal trafega próximo a cabos de potência de alta amperagem.

Configuração universal e resposta linear em malhas de controle

A versatilidade é outro pilar da eficiência operacional. Os dispositivos modernos da Planet Sensor contam com microprocessadores de alta resolução (conversores A/D de 16 bits), permitindo a aceitação de múltiplos tipos de sensores em um único modelo de hardware. A equipe de instrumentação pode reconfigurar via software ou protocolo de comunicação o tipo de sensor de entrada, o range de medição (faixa de trabalho), a unidade (°C, °F, K ou mV/Ω) e a ação de saída.

Essa configurabilidade universal reduz drasticamente o custo de inventário na fábrica. Em vez de manter dezenas de modelos sobressalentes para diferentes faixas de escala e tipos de sensores, a manutenção pode utilizar um único modelo padronizado, realizando a adequação de sinal rápida e intuitiva. A correta seleção de ligas e bitolas de condutores para sinal elétrico completa a integridade do circuito primário antes da conversão digital.

Impacto direto no OEE e confiabilidade do processo industrial

Investir em instrumentação de temperatura de alta qualidade não é um custo operacional, mas uma estratégia clara de aumento de OEE (Overall Equipment Effectiveness). A precisão na medição reflete diretamente no consumo energético da planta — aquecer um forno a 2°C acima do ponto ideal por falta de exatidão do sensor consome gigajoules extras de gás ou eletricidade ao longo de um ano de operação contínua.

Diagnóstico de falha sob a norma NAMUR NE 43

Quando um elemento de medição se rompe devido ao desgaste térmico ou ataque químico, o sistema de controle precisa tomar decisões de segurança imediatas. Os transmissores de cabeçote eficientes são projetados em conformidade com a norma internacional NAMUR NE 43. Essa diretriz define níveis padronizados de corrente para indicação de falha (burnout):

• Up-scale (Sinal Superior): a corrente da malha é forçada para valores superiores a 21,0 mA (geralmente 21,5 mA ou 22,0 mA), indicando ruptura de elemento ou cabo partido.
• Down-scale (Sinal Inferior): a corrente da malha cai abaixo de 3,8 mA (normalmente 3,6 mA), sinalizando curto-circuito no elemento ou falha interna do transmissor.

Com esses patamares bem definidos, o CLP identifica a anomalia em milissegundos, acionando rotinas de intertravamento de segurança, cortando o combustível dos queimadores e emitindo alarmes visuais para os operadores, prevenindo acidentes operacionais e estragos em lotes inteiros de produção.

Redução de custos com cabeamento de extensão e compensação

Cabos de compensação e extensão para termopares utilizam ligas metálicas especiais (como Cromel, Alumel, Ferro e Constantan) que possuem custo por metro elevado e alta sensibilidade mecânica. Ao converter o sinal no próprio cabeçote do sensor para uma malha de corrente de 4 a 20 mA, a interligação até o painel passa a ser feita com cabo de cobre trançado comum, blindado e com isolamento padrão. A economia gerada na fiação de grandes distâncias em projetos complexos de medição térmica em polos industriais paga o investimento no módulo eletrônico em pouquíssimo tempo.

Como dimensionar o transmissor de cabeçote ideal para a sua operação

Para selecionar a especificação técnica correta do conversor eletrônico, os engenheiros de aplicação devem avaliar uma matriz de variáveis operacionais. Erros na especificação podem comprometer o tempo de vida útil do componente eletrônico ou limitar o desempenho da malha.

Outro ponto crítico é a escolha da fonte de alimentação da malha. Os transmissores operam tipicamente com tensões continuas entre 12 VDC e 30 VDC. É essencial verificar a carga de impedância máxima (RL) suportada pela malha para garantir que a soma da resistência dos cabos de sinal e a impedância de entrada do cartão do CLP não saturem o sinal de saída em 20 mA.

Planet Sensor: Tecnologia de ponta em instrumentação industrial

A precisão dos seus dados de processo começa na escolha dos componentes de campo. Na Planet Sensor, combinamos engenharia de aplicação avançada, componentes de altíssima confiabilidade e rigoroso controle de qualidade para entregar transmissores de temperatura de cabeçote que enfrentam as condições mais severas das indústrias química, petroquímica, siderúrgica, alimentícia e farmacêutica.

Nossos equipamentos são projetados com alta imunidade eletromagnética, proteção contra inversão de polaridade, calibração com rastreabilidade RBC e compatibilidade nativa com protocolo HART® para automação integrada. Se a sua planta necessita eliminar oscilações de leitura, reduzir custos de manutenção ou otimizar malhas de controle críticas, nossa equipe técnica especializada está pronta para dimensionar a solução ideal para o seu processo.

Entre em contato hoje mesmo com os engenheiros comerciais da Planet Sensor, solicite uma cotação técnica dedicada e eleve a confiabilidade térmica da sua indústria a um novo patamar operacional.
