Sensores de temperatura para máxima eficiência industrial

A perda silenciosa de rendimento em uma planta industrial raramente começa com um colapso catastrófico de máquina; ela se instala nos pequenos desvios térmicos não detectados que corroem a margem de lucro lote a lote. Seja no refino petroquímico, no processamento alimentício, no setor farmacêutico ou na metalurgia intensiva, a incerteza na medição de temperatura gera sobreconsumo de combustível, paradas não programadas por fadiga mecânica e rebarbas de qualidade que custam fortunas anualmente. Otimizar essa variável não é apenas uma questão de instrumentação básica, mas um pilar estratégico para transformar linhas de produção em operações de alta performance, previsíveis e altamente lucrativas.

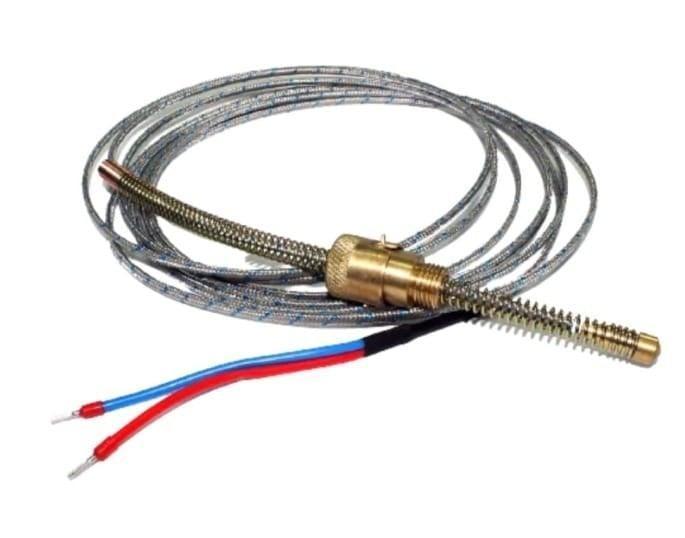

Sensores de temperatura para máxima eficiência industrial

Para alcançar a verdadeira excelência operacional, a instrumentação térmica precisa ser encarada como parte integrante do controle dinâmico do processo, e não como um mero acessório de leitura visual. Quando tratamos de sensores de temperatura para máxima eficiência industrial, nos referimos diretamente à capacidade de manter a estabilidade térmica no ponto exato de ajuste (setpoint), reduzindo ao mínimo o overshoot em malhas de aquecimento e os tempos de acomodação após distúrbios de carga.

Sensores dimensionados incorretamente ou com resposta lenta forçam queimadores, caldeiras e resistências elétricas a trabalharem acima da demanda real para compensar o atraso de leitura (lag térmico). Esse comportamento eleva drasticamente a pegada de carbono da planta e o custo do quilowatt-hora por tonelada produzida. Além disso, a variabilidade térmica atua acelerando o desgaste de vedações, fluidos térmicos e revestimentos refratários. Por isso, a escolha do elemento sensor correto — aliada a uma geometria adequada do conjunto de montagem — é o primeiro passo para garantir a repetibilidade exigida pelos modernos conceitos de manufatura avançada.

O impacto direto do tempo de resposta e da deriva térmica na produtividade

A física envolvida no monitoramento térmico impõe desafios constantes às equipes de manutenção e engenharia de processos. Dois fenômenos demandam atenção rigorosa durante o projeto de especificação: o tempo de resposta dinâmico (representado pela constante de tempo τ) e a deriva instrumental (drift) ao longo das milhares de horas de operação contínua.

Termorresistências PT100/PT1000 versus Termopares em processos críticos

A decisão entre utilizar detectores de temperatura por resistência (RTDs) ou termopares não deve se basear apenas na faixa de temperatura do catálogo. É preciso analisar o ambiente mecânico e as taxas de variação térmica envolvidas na aplicação:

• Termorresistências (PT100 / PT1000): São a escolha definitiva quando a prioridade é a estabilidade de longo prazo e a altíssima precisão em faixas de -200 °C a 600 °C. Elementos de filme fino ou cerâmicos classe A e AA oferecem incerteza reduzida, essenciais para reatores químicas e processos de esterilização onde frações de grau determinam a aprovação de uma batida.
• Termopares (Tipos K, J, N, S, R, B): Indicados para altas temperaturas, atmosferas agressivas e aplicações sujeitas a vibrações severas. A montagem com isolação mineral compactada (óxido de magnésio - MgO) confere flexibilidade mecânica e resistência a choques térmicos, tornando-os ideais para fornos de tratamento térmico e fundições.

Ao especificar um termopar convencional para zonas de alta caloria, por exemplo, o engenheiro precisa prever a contaminação da junção de medição por difusão metálica em altas temperaturas, fenômeno que causa a deriva silenciosa da curva FEM (Força Eletromotriz) sem emitir alarme de malha aberta no sistema supervisório.

Arquitetura do sinal: minimizando ruídos e perdas em longas distâncias

Mesmo o sensor mais preciso do mundo perde sua utilidade se a integridade do sinal elétrico for comprometida no trajeto entre o ponto de medição no campo e a sala de controle. Em plantas industriais de grande porte, cabos de sinal atravessam centenas de metros de calhas compartilhadas com motores elétricos, inversores de frequência e chaves de partida, ambientes saturados de interferência eletromagnética (EMI).

O papel estratégico dos transmissores de temperatura inteligente

A prática ultrapassada de passar longos trechos de cabos de compensação ou extensão de termopares até os cartões de entrada do CLP expõe a medição a ruídos parasitas, variações na temperatura da junta de referência e quedas de tensão por resistência de malha. A arquitetura moderna recomenda a conversão primária do sinal no próprio cabeçote da sonda.

A implementação de transmissores de temperatura configuráveis transforma o sinal em milivolts da junção ou a variação ômica em um sinal de corrente robusto de 4-20 mA com protocolo HART ou redes digitais como Profibus e Modbus. Essa abordagem proporciona benefícios imediatos:

• Imunidade a ruídos elétricos: O sinal em malha de corrente de 4-20 mA é intrinsecamente imune à atenuação por distância e às interferências geradas por drives de alta potência.
• Linearização e calibração de fábrica: O transmissor compensa os erros do próprio sensor através de curvas de calibração customizadas (como as equações de Callendar-Van Dusen para PT100), entregando ao sistema de controle um valor estritamente linearizado.
• Diagnóstico preditivo em tempo real: Dispositivos inteligentes monitoram a integridade do elemento, alertando sobre corrosão iminente, quebra da bainha ou operação acima do limite térmico recomendado antes que ocorra a parada da linha.

Como otimizar a malha de controle e evitar o desperdício energético

Um sistema de controle de temperatura eficiente opera no equilíbrio entre três fatores: massa de medição, transferência de calor e algoritmo de controle. Erros na montagem mecânica do poço de proteção (thermowell) frequentemente anulam investimentos substanciais feitos em eletrônica de ponta.

Otimização do poço de proteção e dinâmica de fluido

O poço de proteção é necessário para isolar o elemento sensor da pressão, velocidade e agressividade química do processo. Contudo, ele adiciona uma resistência térmica substancial e massa que retardam a resposta da medição. Para minimizar esse impacto sem comprometer a segurança estrutural:

• Cálculo de Frequência de Esteira (Wake Frequency Calculation): Baseado na norma ASME PTC 19.3 TW, este cálculo é indispensável para evitar que a ressonância induzida pelo fluxo do fluido frature a haste do poço em tubulações de alta vazão.
• Geometria cônica ou escalonada: Substituir poços retos por perfis cônicos reduz a massa da ponta mantendo a rigidez da base, o que diminui o tempo de resposta e melhora a velocidade de leitura do conjunto.
• Uso de condutores térmicos especiais: Garantir a condução térmica adequada entre o fundo do poço e o bulbo do sensor mineralizado evita bolsas de ar que atuam como isolantes indesejados.

Conectando estes conjuntos sensores a um controlador de temperatura com PID autoadaptativo, obtém-se a estabilização precisa de processos térmicos complexos. A rápida leitura de desvios permite que o algoritmo PID atue com correções finas, eliminando a oscilação contínua da temperatura e gerando economia direta de combustível e energia elétrica.

Critérios práticos para a escolha do sensor térmico ideal

Para simplificar o processo de tomada de decisão da equipe de suprimentos e engenharia, compilamos as variáveis críticas que devem orientar o memorial descritivo antes da aquisição de nova instrumentação:

• Faixa de operação nominal e máxima: Escolha elementos operando preferencialmente no terço médio de sua escala útil para estender a vida útil do bulbo e da bainha.
• Condições do meio de processo: Avalie o potencial corrosivo do fluido, presença de abrasivos, pressão de trabalho e riscos de colisão mecânica para selecionar a liga metálica correta da bainha (ex: Inconel 600, Aço Inox 316L, Hastelloy).
• Requisitos de conformidade e calibração: Defina se o processo exige rastreabilidade RBC (Rede Brasileira de Calibração) e certificados de materiais (como corrida de aço do poço conforme EN 10204 3.1).
• Acessibilidade e manutenibilidade: Prefira conectores rápidos, cabeçotes DIN com bornes de fácil acesso e sensores com inserção ajustável quando houver necessidade de paradas rápidas para manutenção.

Metodologia de manutenção preventiva e calibração em campo

Garantir o retorno do investimento em sensores de alta precisão requer uma rotina clara de manutenção preventiva. A degradação do isolamento elétrico por oxidação, entrada de umidade no cabeçote de ligação ou vibração contínua é a principal causa de falhas intermitentes no sinal.

Recomenda-se a medição periódica da resistência de isolamento (megômetro) entre os condutores do sensor e a bainha de proteção externa — valores abaixo de 100 MΩ a 500 Vcc indicam contaminação por umidade e exigem a substituição do elemento. Além disso, a implementação de laços de verificação periódica no local (in-situ) utilizando blocos secos calibrados permite identificar a deriva do sensor sem a necessidade de desinstalação complexa das tubulações, mantendo o OEE (Overall Equipment Effectiveness) da planta em níveis elevados.
