Transmissor de pressão com máxima confiabilidade

Paradas não programadas em linhas de vapor, caldeiras ou reatores químicos raramente acontecem sem aviso prévio — na grande maioria das vezes, elas começam com pequenos desvios de leitura na instrumentação de campo que passam despercebidos pela equipe de manutenção. Em ambientes industriais severos, onde pulsações hidráulicas, picos de temperatura, vibração mecânica e atmosferas agressivas são constantes, contar com um transmissor de pressão com máxima confiabilidade deixa de ser uma simples especificação de catálogo e se torna a espinha dorsal da segurança operacional, da eficiência energética e da padronização de qualidade do produto final.

Desafios Críticos na Medição Dinâmica de Pressão em Malhas Industriais

A medição contínua de pressão em processos industriais envolve variáveis complexas que vão muito além da simples leitura de uma escala de bar ou PSI. Em plantas de processamento contínuo, a instrumentação é submetida a regimes térmicos e mecânicos estressantes que causam a degradação acelerada das componentes internas do medidor.

Um dos maiores vilões da precisão é a deriva térmica do sinal. Quando o fluido do processo sofre variações bruscas de temperatura, as propriedades físicas do elemento sensor — sejam piezoresistivas ou capacitivas — alteram-se. Se o transmissor não possuir um algoritmo robusto de compensação de temperatura interna, a leitura de pressão enviada ao sistema de controle (CLP ou SDCD) apresentará um desvio significativo, levando a decisões automáticas erradas, como a abertura indevida de válvulas de alívio ou o desbalanceamento de bombas.

Outro fator recorrente no chão de fábrica é o impacto do golpe de aríete (water hammer) e dos picos de pulsação hidráulica. O fechamento rápido de uma válvula borboleta ou a partida direta de uma bomba positiva cria ondas de choque de pressão com amplitude muitas vezes superior ao limite máximo de sobrepressão (Overpressure Limit) do sensor. Sem a proteção física adequada e sem uma célula sensora dimensionada para suportar tais picos, ocorre a deformação permanente do diafragma isolador, inutilizando o equipamento instantaneamente.

Adicionalmente, a contaminação e a agressividade química do meio medido exigem atenção redobrada. Fluidos incrustantes, pastas viscosas ou meios altamente corrosivos como ácido sulfúrico e soda cáustica podem cristalizar ou corroer diafragmas convencionais em aço inoxidável 316L, demandando o uso de ligas nobres e sistemas de selagem sanitária ou industrial especializada.

Transmissor de pressão com máxima confiabilidade: Arquitetura e Engenharia de Elementos Sensores

Para assegurar que um transmissor opere por anos sem perder sua classe de exatidão, é fundamental compreender a tecnologia embarcada em seu elemento primário de medição. A escolha da tecnologia cerâmica capacitiva ou piezoresistiva de silício sobre isolante (SOI) impacta diretamente o comportamento do instrumento no campo.

Sensores Piezoresistivos de Silício vs. Células Capacitivas Cerâmicas

Os transmissores equipados com tecnologia piezoresistiva utilizam pontes de Wheatstone difundidas em um chip de silício, isolado do fluido do processo por um diafragma metálico e um óleo de transmissão de alta estabilidade (como óleo de silicone ou fluorolube para aplicações com oxigênio). Essa arquitetura oferece altíssima sensibilidade e excelente resposta dinâmica para médias e altas pressões. Contudo, em aplicações de baixíssima pressão ou onde há alto risco de sobrepressão mecânica sem deformação, as células capacitivas cerâmicas destacam-se pela excepcional resistência à abrasão mecânica e pela capacidade de suportar sobrepressões extremas sem alterar o ponto zero do instrumento.

Selos de Vedação e Membranas Separadoras em Ligas Especiais

Quando a aplicação envolve fluidos quentes, viscosos ou altamente reagentes, o transmissor de pressão não deve entrar em contato direto com o meio. Nesses cenários, utilizam-se selos diafragma (remote seals) acoplados ao corpo do transmissor por capilares armados. O correto dimensionamento desses selos envolve a seleção de materiais como:

• Hastelloy C-276: Excelente resistência a meios clorados, gases de cloro úmido e ácidos oxidantes.
• Tântalo: Oferece inércia química similar ao vidro, sendo a solução definitiva para ácidos concentrados em altas temperaturas.
• Monel 400: Amplamente indicado para aplicações marítimas, água salgada e ácido fluorídrico.
• Revestimento em PTFE/Gold-plating: Utilizado para evitar a permeação de hidrogênio molecular através do diafragma metálico, fenômeno comum em processos de refinaria que causa o estufamento do sensor.

Sinergia entre Controle de Pressão e Instrumentação Térmica no Processo

Pressão e temperatura são variáveis termodinâmicas indissociáveis no processamento industrial. A medição precisa de pressão em uma linha de vapor superaquecido, por exemplo, torna-se irrelevante se a medição de temperatura do mesmo trecho estiver incorreta, pois o cálculo de massa de vapor e a eficiência da caldeira dependem da compensação cruzada entre ambos os parâmetros.

Em sistemas integrados de controle, enquanto o transmissor de pressão monitora as oscilações hidráulicas da linha, a medição térmica local pode ser realizada com um termopar mineral de resposta rápida e isolação de óxido de magnésio de alta pureza. A combinação de ambos os dados em tempo real permite que a malha de automação ajuste o ponto de operação dos atuadores com extrema precisão, reduzindo o consumo de combustível e evitando choques térmicos nas tubulações.

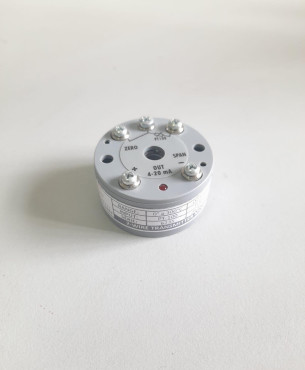

Além disso, o sinal emitido pelos transmissores de pressão (seja o padrão analógico 4-20 mA com protocolo HART, Profibus-PA ou Modbus) deve trafegar livre de ruídos e interferências eletromagnéticas resultantes de inversores de frequência e motores de grande porte instalados na planta. Para garantir a integridade dessas malhas críticas, o cabeamento e as terminações em painel devem utilizar acessórios robustos, como blocos de ligação isolados e caixas de junção com proteção adequada contra umidade e névoa salina.

Esses sinais instrumentados alimentam diretamente os controladores de temperatura e gerenciadores de processo do painel central, permitindo um controle preditivo e a implementação de rotinas de segurança lógica como o descarte automático de lotes fora de especificação ou o bloqueio de emergência de compressores.

Cálculo de Erro Total Provável (TPE) e Estabilidade de Longo Prazo

Ao avaliar um transmissor de pressão com máxima confiabilidade, o engenheiro de instrumentação não deve analisar apenas a precisão nominal de laboratório (por exemplo, ±0,075% da faixa amostragem). O indicador que verdadeiramente reflete a performance do equipamento no ambiente real de fábrica é o **Erro Total Provável (Total Probable Error - TPE)**.

O TPE considera a soma quadrática das incertezas geradas por múltiplos fatores operacionais:

$$TPE = \sqrt{(E_{precisao})^2 + (E_{temperatura})^2 + (E_{pressao\_estatica})^2 + (E_{deriva})^2}$$

Onde:

• $E_{precisao}$: Erro de linearidade, histerese e repetibilidade na temperatura de calibração.
• $E_{temperatura}$: Efeito da variação da temperatura ambiente e do fluido sobre o zero e o span do sensor.
• $E_{pressao\_estatica}$: Em transmissores de pressão diferencial, é a variação de sinal causada pela pressão de linha operacional.
• $E_{deriva}$: A estabilidade de longo prazo (drift), que mede o quanto o zero do transmissor se desvia ao longo de 1, 5 ou 10 anos de uso contínuo.

Transmissores de alta performance possuem especificações de estabilidade de longo prazo de até ±0,05% do limite superior de faixa (URL) por 10 anos. Essa característica permite estender o intervalo entre calibrações periódicas de 12 para 36 ou até 60 meses, reduzindo drasticamente o Custo Total de Propriedade (TCO) e reduzindo a intervenção humana na planta.

Boas Práticas de Comissionamento e Mitigação de Falhas em Campo

Mesmo o transmissor de pressão mais avançado do mercado falhará prematuramente se a sua instalação física e elétrica não respeitar os princípios básicos da engenharia de instrumentação de processos. A seguir, destacam-se os cuidados indispensáveis durante o comissionamento de uma malha de medição.

Proteção Contra Golpes de Aríete e Transientes Hidráulicos

Para linhas líquidas sujeitas a surdos de pressão repentinos, é obrigatória a instalação de amortecedores de pulsação (snubbers) de pressão reguláveis ou microválvulas de agulha entre a tomada de impulso e o transmissor. Em aplicações com vapor de água, o meio quente jamais deve entrar em contato direto com o elemento sensor de silício; por isso, a utilização de tubos sifão (tipo rabo de porco ou trompete) é indispensável. O sifão atua retendo uma coluna de condensado frio que isola termicamente a eletrônica do transmissor das temperaturas elevadas do vapor superaquecido.

Montagem de Manifolds de Bloco e Sangria

A utilização de manifolds de 2, 3 ou 5 vias em aço inoxidável forjado é uma prática padrão que garante a segurança dos técnicos durante as rotinas de manutenção preventiva. O manifold permite:

• Isolar o transmissor da linha de processo sob alta pressão com total estanqueidade;
• Efetuar a ventilação (purge) e a drenagem de fluidos residuais retidos na câmara do sensor;
• Realizar a calibração de ponto zero no próprio local (In-situ) sem a necessidade de desconectar o equipamento da tubulação.

Aterramento e Blindagem de Sinal

A fiação do laço de corrente de 4-20 mA deve utilizar cabos blindados (shielded twisted pair) com malha conectada à terra em apenas um único ponto, preferencialmente no painel de controle. Conectar a blindagem do cabo em ambas as extremidades cria laços de terra (ground loops) que introduzem ruídos de alta frequência na medição e podem danificar a placa eletrônica do transmissor durante descargas atmosféricas ou transientes elétricos na fábrica.

Certificações de Segurança Funcional (SIL) e Ambientes Classificados

Em plantas petroquímicas, farmacêuticas, de papel e celulose ou alimentícias, a confiabilidade também está atrelada ao cumprimento das normas internacionais de segurança. Transmissores de pressão aplicados em **Sistemas Instrumentados de Segurança (SIS)** e Malhas de Intertravamento devem possuir certificação **SIL 2 ou SIL 3** conforme a norma IEC 61508 / IEC 61511.

A certificação SIL garante que o instrumento passou por rígidas análises de taxa de falhas perigosas não detectadas (DU - Dangerous Undetected) e que sua eletrônica conta com autodiagnóstico avançado capaz de sinalizar falhas de hardware ou perda de integridade da memória Flash internamente, colocando a saída de corrente em uma condição segura de alarme (sinal em 3,6 mA ou 21,0 mA conforme a recomendação NAMUR NE 43).

Para instalações em atmosferas explosivas onde há presença de gases inflamáveis ou poeiras combustíveis, os transmissores devem contar com invólucros à prova de explosão (Ex d) ou circuitos de segurança intrínseca (Ex i), devidamente certificados por organismos acreditados pelo Inmetro (como TUV, UL ou Bureau Veritas).

Garantindo a Excelência Operacional na sua Planta Industrial

Especificar um transmissor de pressão com máxima confiabilidade requer uma análise holística que integra a física dos fluidos, a compatibilidade de materiais, as condições elétricas e os requisitos lógicos do sistema de automação. Ao selecionar transmissores projetados com margem de segurança elevada, alta taxa de turndown (rangeabilidade) e algoritmos avançados de compensação ambiental, sua empresa reduz custos com paradas não planejadas, otimiza o consumo de matérias-primas e eleva os padrões de segurança operacional da planta a um novo patamar.

A equipe de engenheiros da Planet Sensor está pronta para auxiliar a sua empresa no dimensionamento correto da instrumentação de medição térmica e de pressão, garantindo soluções integradas de altíssima precisão e durabilidade para os desafios mais exigentes do setor industrial.
