Conector Compensado para Precisão nos Termopares

Quem atua diariamente na gestão de processos térmicos industriais conhece bem o impacto devastador que uma oscilação aparente de apenas 2°C a 5°C pode provocar no produto final. Em setores como a metalurgia de precisão, a indústria química, farmacêutica e o processamento de alimentos, um desvio despercebido no gradiente térmico resulta em lotes inteiros fora de especificação, consumo excessivo de gás ou energia elétrica e parada não programada de linhas de produção. Na busca por estabilidade, engenheiros e instrumentistas costumam investir recursos expressivos em sensores com tolerância especial e controladores programáveis de última geração. No entanto, existe um ponto cego recorrente no chão de fábrica: a desconexão metálica nos pontos de transição da malha. Ignorar a física da junta fria e utilizar bornes ou tomadas comuns cria fem (força eletromotriz) parasita, corrompendo o sinal milivolt gerado pelo sensor antes mesmo que ele alcance o transmissor.

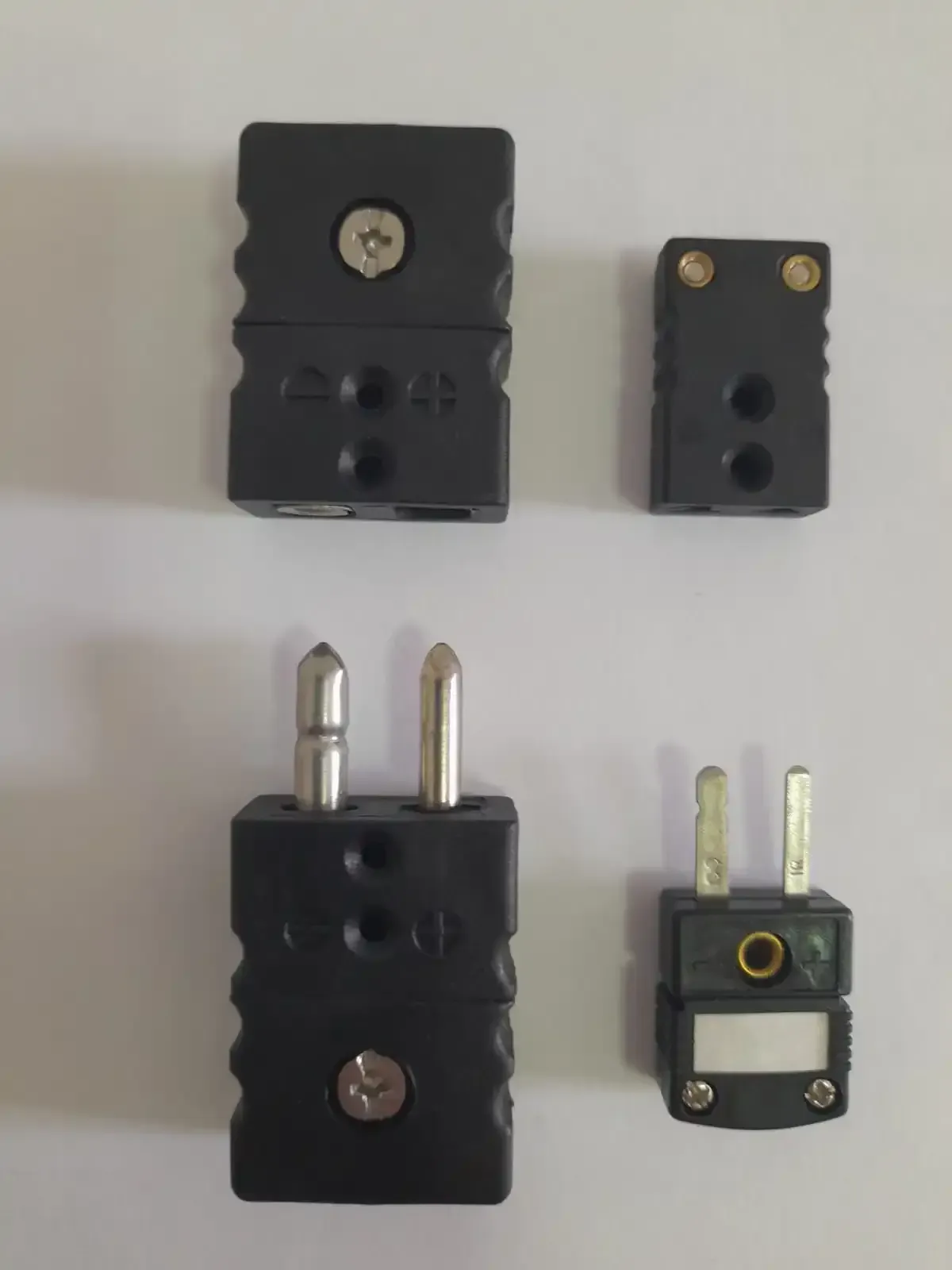

Conector Compensado para Precisão nos Termopares

O princípio de funcionamento de um termopar baseia-se no Efeito Seebeck: quando dois metais distintos são unidos em uma das extremidades (junta de medição ou junta quente) e submetidos a uma diferença de temperatura em relação à outra extremidade (junta de referência ou junta fria), gera-se uma tensão elétrica na ordem de microvolts por grau Celsius (µV/°C). Para que o indicador de temperatura leia corretamente esse sinal, ele precisa considerar que a condutividade e a fem gerada ao longo de todo o percurso até o instrumento mantêm a mesma relação termoelétrica dos condutores do sensor.

Quando um cabo de termopar é interrompido para manutenção, passagem por painel ou facilidade de desconexão rápida e liga-se a um conector com pinos de latão, cobre ou bornes elétricos padrão, criam-se instantaneamente duas novas juntas termoelétricas indesejadas no ponto de contato. Se houver um gradiente térmico dentro da caixa de passagem ou no painel elétrico — o que é extremamente comum devido ao aquecimento de inversores e contatores —, essas juntas geram uma fem parasita que se soma ou se subtrai ao sinal do sensor. O resultado é uma leitura falsa exibida na tela do controlador, enquanto a temperatura real dentro do forno pode estar criticamente acima ou abaixo do setpoint.

É exatamente para solucionar esse gargalo que o conector compensado foi projetado. Ao integrar pinos e soquetes usinados exatamente com as mesmas ligas metálicas (ou ligas compensadas equivalentes) do termopar correspondente, a continuidade termoelétrica é mantida integralmente. Assim, o ponto de conexão deixa de agir como uma fonte geradora de erro e passa a ser eletricamente "invisível" para o sistema de medição.

O Fenômeno das Juntas Parasitas e Desvios de Leitura Metrológica

Para dimensionar a gravidade do problema no dia a dia da instrumentação, basta analisar o comportamento das ligas mais comuns. Em um termopar do Tipo K, composto por Chromel (Ni-Cr) no termoelemento positivo e Alumel (Ni-Al) no negativo, a sensibilidade média é de aproximadamente 41 µV/°C na faixa ambiente. Se a conexão intermediária for feita com bornes metálicos genéricos e a temperatura interna do painel oscilar 15°C durante o turno de trabalho devido ao calor do ambiente fabril, a tensão parasita gerada nessa junta não compensada induzirá um erro de leitura proporcional na malha.

Esse desvio metrológico introduz incertezas que invalidam relatórios de qualificação térmica de fornos (como as normas CQI-9 e AMS 2750). Como detalhamos ao analisar estratégias para eliminar desvios e erros de temperatura no processo, a estabilidade das conexões intermediárias é tão vital quanto a calibração periódica do próprio elemento sensor.

Ligas Originais vs. Ligas de Compensação

Nem todos os conectores para termopares utilizam exatamente a mesma liga do sensor em sua estrutura, e entender essa distinção é fundamental para a especificação correta:

• Conectores com Ligas Genutínas (Termopar): Utilizados em sensores de metal base, como o Tipo K (Chromel/Alumel), Tipo J (Ferro/Constantan), Tipo T (Cobre/Constantan) e Tipo E (Chromel/Constantan). Os pinos internos do conector são fabricados rigorosamente com a mesma composição do cabo.
• Conectores com Ligas Compensadas: Aplicados primariamente em termopares de nobres de platina, como Tipo S, Tipo R e Tipo B. Como fabricar pinos de conexão em platina pura e platina-ródio inviabilizaria economicamente o componente, utilizam-se ligas especiais de cobre e níquel que reproduzem com extrema exatidão a curva mV/°C da platina dentro do limite de temperatura suportado pelo corpo do conector (geralmente até 200°C).

A adoção de um conector compensado desenvolvido com ligas calibradas garante que, independentemente da oscilação de temperatura na caixa de junção, a malha permaneça livre de ruídos e desvios de tensão.

Critérios Técnicos para Especificação no Chão de Fábrica

Ao selecionar o conjunto de conectores para as linhas de processo, a equipe de engenharia e manutenção deve avaliar variáveis que vão muito além da simples compatibilidade de código de cores. A agressividade do ambiente fabril e os esforços mecânicos exigem atenção detalhada aos seguintes aspectos:

1. Padrões de Cores e Identificação Inequívoca

A inversão de polaridade na fiação de termopares é uma das falhas humanas mais frequentes na instrumentação. Quando o polo positivo é conectado ao polo negativo, a leitura do indicador passa a se mover na direção oposta à variação real da temperatura ou apresenta flutuações absurdas. Para evitar esse risco, os conectores universais utilizam:

• Pinos com Diferenciação de Diâmetro ou Formato: No padrão miniatura, o pino negativo é visivelmente mais largo que o positivo, tornando impossível a inserção invertida. No padrão standard, os pinos circulares possuem diâmetros distintos.
• Codificação por Cores Normatizada: O mercado global opera principalmente sob o padrão norma ANSI (onde o Tipo K é amarelo, Tipo J é preto e Tipo S é verde) ou o padrão norma IEC (onde o Tipo K é verde, Tipo J é preto e Tipo S é laranja). Especificar o padrão correto para a planta previne misturas operacionais.

2. Invólucro e Resistência Térmico-Mecânica

O material do corpo do conector define a máxima temperatura ambiente que o dispositivo pode suportar sem sofrer deformação estrutural, perda de isolamento elétrico ou degradação mecânica das travas:

• Termoplástico com Fibra de Vidro (Standard): Projetado para operação contínua entre -50°C e +200°C. Possui excelente resistência a impactos e à maioria dos solventes industriais.
• Polímeros de Alta Temperatura (LCP/Nylon Técnico): Indicados para regimes de até 350°C em zonas mais próximas à parede do forno.
• Corpo Cerâmico: Essencial para aplicações extremas onde as temperaturas na caixa de junção ultrapassam 500°C ou em ambientes quimicamente agressivos que degradariam qualquer plástico.

Seja ao trabalhar com um termopar convencional instalados em campo ou com conjuntos de isolamento mineral flexíveis, a escolha correta do invólucro do conector assegura durabilidade operacional estendida.

Melhores Práticas de Instalação e Manutenção Preventiva

Mesmo o melhor componente metrológico pode ter seu desempenho comprometido por práticas inadequadas durante a montagem física no painel ou na cabeça do sensor. Para garantir erro zero na transmissão do sinal termoelétrico, recomenda-se seguir um protocolo rigoroso de montagem:

Eliminação de Esforço Mecânico sobre os Terminais

O cabo de extensão ou compensação fixado à traseira do conector não deve sofrer tração direta. O uso de prensas-cabos internos ou presilhas de alívio de tensão metálicas acopladas ao conector evita que vibrações mecânicas soltem os parafusos internos de fixação dos condutores, o que causaria maus contatos intermitentes e variações aleatórias na malha.

Prevenção contra Oxidação e Umidade

Em ambientes com alta umidade relativa ou vapores corrosivos (como linhas de decapagem, galvanoplastia e lavagem industrial), a infiltração de condensado dentro do conector gera um par galvânico secundário sobre os parafusos e pinos. Para contornar essa ameaça, recomenda-se a utilização de capotas de vedação em silicone e graxa dielétrica de alta pureza nos pontos de contato mecânico.

Diagnóstico com Milivoltímetro de Precisão

Durante as rotinas de manutenção preditiva, instrumentistas não devem apenas testar a continuidade elétrica com um multímetro comum. O correto é utilizar um calibrador simulador de termopar acoplado diretamente à tomada compensada, verificando se a conversão de milivolts para a escala de temperatura corresponde exatamente à tabela ITS-90 sem atenuação de sinal induzida por resistência de contato elevada.

Confiabilidade Térmica Sem Comparações com a Planet Sensor

A precisão de um sistema de controle de temperatura nunca é maior do que a precisão do seu ponto mais fraco. Substituir adaptações improvisadas e bornes comuns por conectores compensados específicos para cada tipo de termopar é uma das decisões de engenharia com maior retorno sobre o investimento, reduzindo o refugos de fabricação, aumentando a eficiência energética e garantindo conformidade metrológica total perante auditorias de qualidade.

A Planet Sensor desenvolve e fornece uma linha completa de sensores de temperatura, cabos de extensão, poços de proteção e conectores compensados fabricados sob rigorosas normas internacionais de qualidade. Nossos especialistas técnicos estão prontos para analisar o diagrama de malha da sua planta industrial, identificar pontos críticos de desvio térmico e recomendar a solução ideal para otimizar seus processos. Entre em contato com a nossa equipe comercial e eleve o padrão de controle térmico da sua indústria hoje mesmo.
