Cabo de compensação para máxima precisão térmica

Se a sua planta industrial enfrenta variações inexplicáveis nas leituras de temperatura, refugos constantes em lotes de tratamento térmico ou falhas repentinas em auditorias de qualidade, o problema raramente está no pirômetro ou no CLP. Na maioria das auditorias técnicas que realizo em campo, o verdadeiro vilão oculta-se nas calhas e canaletas: a escolha inadequada ou a instalação incorreta da extensão do sinal termoelétrico. Um desvio de poucos microvolts provocado por fiação comum é o suficiente para falsear a leitura do processo em vários graus Celsius, comprometendo a repetibilidade do produto final e gerando um desperdício silencioso de energia e matéria-prima.

A física do sinal milivolt e os riscos da fiação inadequada

Para compreender por que o cabeamento é crítico, é preciso analisar o efeito Seebeck. Um termopar não gera uma tensão absoluta na sua ponta de medição (junta quente); ele produz uma força eletromotriz (FEM) proporcional à diferença de temperatura entre a junta quente e a junta de referência (junta fria), instalada no instrumento de leitura ou no painel de controle. Essa grandeza elétrica é extremamente delicada, mensurada na casa dos milivolts ou microvolts por grau Celsius.

Quando um técnico comete o erro clássico de interligar o sensor ao painel utilizando cabo de cobre convencional, ele cria involuntariamente duas novas juntas termoelétricas nos pontos de conexão. O cobre, ao entrar em contato com os metais do termopar em uma temperatura ambiente flutuante, gera tensões parasitas. Essas tensões são somadas ou subtraídas do sinal original sem que o indicador perceba, resultando em uma deriva de medição sistemática que frustra qualquer algoritmo de controle PID.

Para contornar esse obstáculo físico, a engenharia de instrumentação desenvolveu os condutores especiais. É necessário levar a junta de referência até o ambiente termicamente compensado do instrumento, mantendo a mesma curva de correspondência termoelementar ao longo de todo o percurso. Para alcançar esse objetivo sem instalar um sensor rígido de dezenas de metros, utilizamos condutores flexíveis fabricados com ligas específicas.

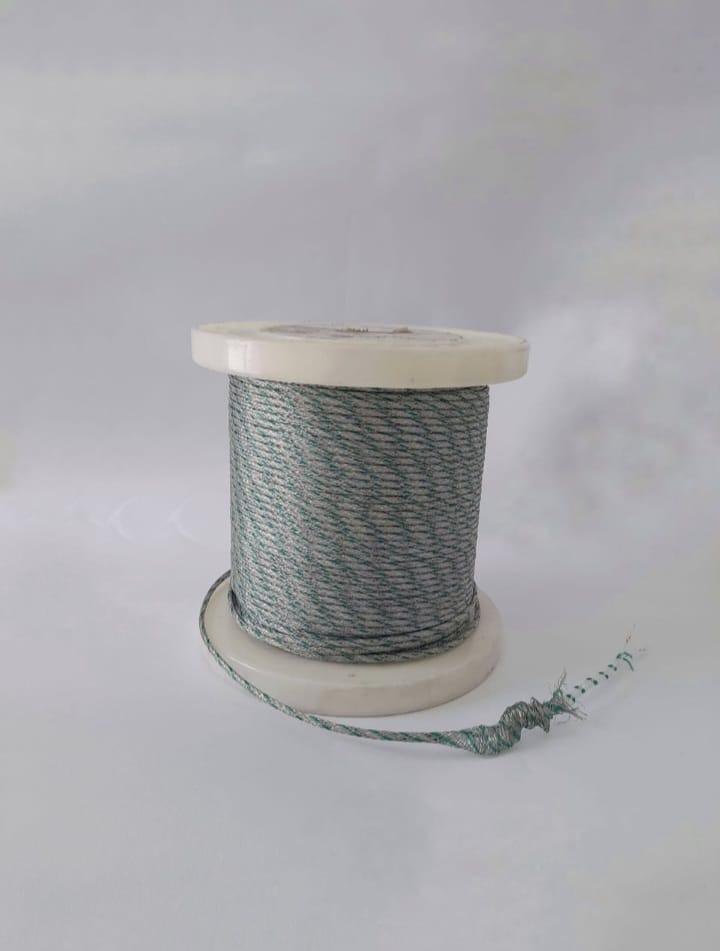

Cabo de compensação para máxima precisão térmica: composição e aplicações

Existe uma diferença conceitual e prática fundamental entre os cabos de extensão e os cabos de compensação, embora ambos sirvam para conduzir o sinal termoelétrico. O cabo de extensão utiliza exatamente os mesmos materiais do termopar (como Chromel e Alumel para o Tipo K), sendo indicado para faixas amplas de temperatura ao longo do trajeto do cabo. Já o cabo de compensação para máxima precisão térmica utiliza ligas metálicas alternativas que possuem a mesma curva de força eletromotriz da junta principal, porém limitadas a uma faixa de temperatura ambiente mais estreita (geralmente de 0 °C até 200 °C, dependendo do isolamento).

Essa tecnologia de ligas equivalentes reduz custos de instalação, especialmente em termopares de metais nobres, como os Tipos S e R (Platina-Ródio). Conectar uma sonda de platina a dezenas de metros de distância utilizando cabo de extensão de platina pura seria financeiramente inviável. Nesse cenário, utilizam-se ligas de cobre e níquel projetadas para reproduzir a resposta do termopar no trecho do painel, garantindo alta exatidão com ótimo custo-benefício.

Ao conectar conjuntos de termopar mineral para altíssimas temperaturas aos sistemas de aquisição de dados, a seleção correta da liga do cabo garante que o perfil térmico gerado no forno seja replicado com fidelidade absoluta na tela do operador, eliminando as incertezas de medição.

Erros críticos de instalação que destroem a repetibilidade do processo

Mesmo ao adquirir condutores de altíssima qualidade, falhas durante o projeto elétrico e a montagem em campo podem invalidar toda a precisão do sistema. Abaixo, destaco os erros mais frequentes identificados em rotinas de manutenção preditiva e comissionamento:

• Inversão de polaridade: Conectar o polo positivo no negativo e vice-versa é um erro surpreendentemente comum. Quando a polaridade é invertida no cabo de compensação, o erro de leitura não é apenas somado, mas dobrado em relação à variação da temperatura ambiente no painel, gerando oscilações severas e imprevisíveis.
• Mistura de tipos de ligas: Utilizar um cabo compensado do Tipo J para prolongar um termopar do Tipo K insere materiais com tabelas milivolt-temperatura completamente incompatíveis, resultando em erros que podem ultrapassar dezenas de graus Celsius.
• Passagem junto a cabos de potência: O sinal em microvolts é extremamente sensível a ruídos magnéticos e eletrostáticos. Lançar o condutor de sinal na mesma calha de motores elétricos, conversores de frequência ou soft-starters provoca indução de ruído, resultando em leituras "nervosas" no CLP.
• Aterramento incorreto da malha: A malha de blindagem do cabo deve ser aterrada em apenas uma das extremidades (preferencialmente no painel). Aterrar a blindagem em ambos os lados cria malhas de terra (ground loops) que circulam correntes parasitas pelo cabo de medição.

Para mitigar esses problemas em instalações complexas, a utilização de conectores compensados de alta fidelidade no ponto de transição entre o sensor e o cabeamento de campo evita a criação de juntas frias parasitas intermediárias, mantendo a homogeneidade do circuito elétrico.

Critérios do engenheiro para seleção de isolamento e proteção mecânica

A escolha da liga metálica é apenas metade da equação. A durabilidade e a confiabilidade da medição dependem diretamente do ambiente operacional onde o cabo será instalado. Condições agressivas com presença de umidade, óleos combustíveis, fricção mecânica ou temperaturas elevadas exigem invólucros isolantes adequados.

1. Isolamento em PVC (Cloreto de Polivinila)

Indicado para aplicações gerais em ambientes abrigados, painéis e canaletas onde a temperatura ambiente não ultrapasse 80 °C (ou 105 °C em versões especializadas). Oferece boa flexibilidade e excelente resistência à umidade e reagentes químicos leves.

2. Isolamento em Silicone

Ideal para locais com variações térmicas ambientes mais elevadas, suportando picos de até 200 °C. O silicone mantém excelente flexibilidade mecânica em baixas e altas temperaturas, sendo amplamente aplicado em indústrias alimentícias, farmacêuticas e fundições.

3. Isolamento em Fluorpolímeros (Teflon / PTFE)

Projetado para suportar atmosferas agressivas com presença de solventes, ácidos e óleos operando até 260 °C. Apresenta rigidez dielétrica superior, absorção de umidade nula e altíssima resistência química.

4. Isolamento em Fibra de Vidro

Recomendado para aplicações de alta temperatura ambiente, atingindo até 400 °C ou mais. Para evitar o esfiapamento e conferir resistência ao impacto, esses cabos frequentemente recebem uma trança externa de fios de aço inoxidável, atuando como proteção mecânica contra abrasão.

Em plantas onde o cabeamento precisa percorrer longas distâncias até a sala de controle, uma estratégia eficiente para evitar ruídos e quedas de tensão no sinal milivolt é condensar o sinal através de transmissores de temperatura instalados em trilho DIN próximos ao processo. O transmissor converte a leitura de microvolts em um sinal robusto de 4 a 20 mA ou protocolo digital (HART), permitindo o uso de cabos de cobre convencionais a partir daquele ponto.

Especificações normativas e padronização de cores

A padronização internacional é vital para evitar erros de manutenção em campo. É fundamental ressaltar que os códigos de cores para cabos compensados variam de acordo com a norma adotada na planta (ANSI MC96.1, IEC 60584-3 ou DIN 43714).

Na norma americana ANSI — muito difundida no Brasil —, o condutor positivo do Tipo K (Chromel) possui isolamento amarelo, enquanto o negativo (Alumel) possui isolamento vermelho, com a capa externa amarela. Na norma internacional IEC, o polo positivo é verde, o negativo é branco e a capa externa é verde. Desconhecer a norma aplicada na planta pode levar à inversão de polaridade e parada não programada de linhas de produção.

Certifique-se de que a sua equipe técnica consulte sempre a folha de dados (datasheet) do fabricante antes de realizar qualquer manutenção preventiva ou expansão de malha.

Maximizando a eficiência e reduzindo os custos operacionais

O investimento na especificação correta do cabo de compensação traz um retorno financeiro direto para a operação industrial. A estabilidade no controle térmico reduz o consumo de combustível em queimadores, evita o desgaste precoce de resistências elétricas e garante a conformidade com normas estritas de qualidade, tais como CQI-9 (Tratamento Térmico Automotivo) e AMS 2750 (Aeroespacial).
